Cisco Catalyst 9400: C9407R và C9410R, switch lõi khung module thông số và cách chọn
Catalyst 9400 là dòng khung module của Cisco: thân máy có nhiều khe, người dùng lắp card đường truyền và bộ điều khiển (supervisor) theo nhu cầu. Dùng làm lõi campus hoặc làm switch tầng mật độ rất cao.
Hai khung tại Thiết Bị Mạng
| Model | Tổng số khe | Khe cắm card | Khe supervisor | Băng thông mỗi khe | PoE tối đa mỗi khe | Số bộ nguồn |
|---|---|---|---|---|---|---|
| C9407R | 7 | 5 | 2 (khe 3 và 4) | Tới 480 Gbps mọi khe | 2880 W mỗi khe | 8 |
| C9410R | 10 | 8 | 2 (khe 5 và 6) | Tới 480 Gbps mọi khe | 2880 W mỗi khe | 8 |
Thông số theo datasheet

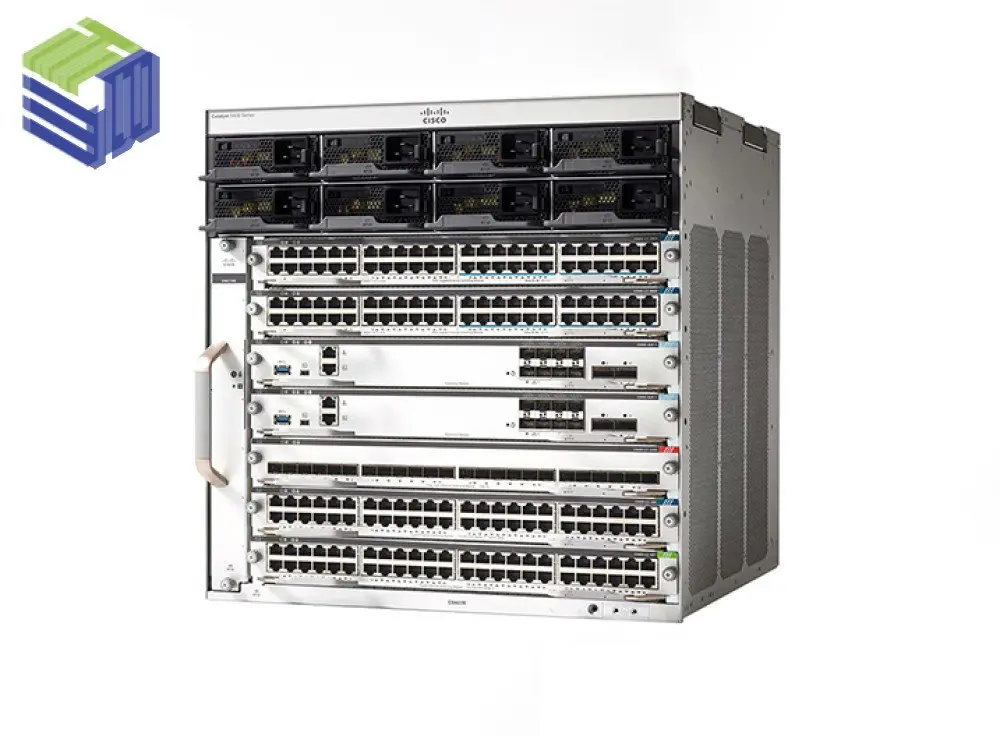

- C9407R: tổng 7 khe, trong đó 5 khe cắm card đường truyền và 2 khe dành cho supervisor (khe số 3 và 4), hỗ trợ dự phòng supervisor, dùng supervisor C9400-SUP-1, PoE tối đa 2880 W mỗi khe, băng thông tối đa tới 480 Gbps trên mọi khe, tối đa 8 bộ nguồn, nguồn vào AC.

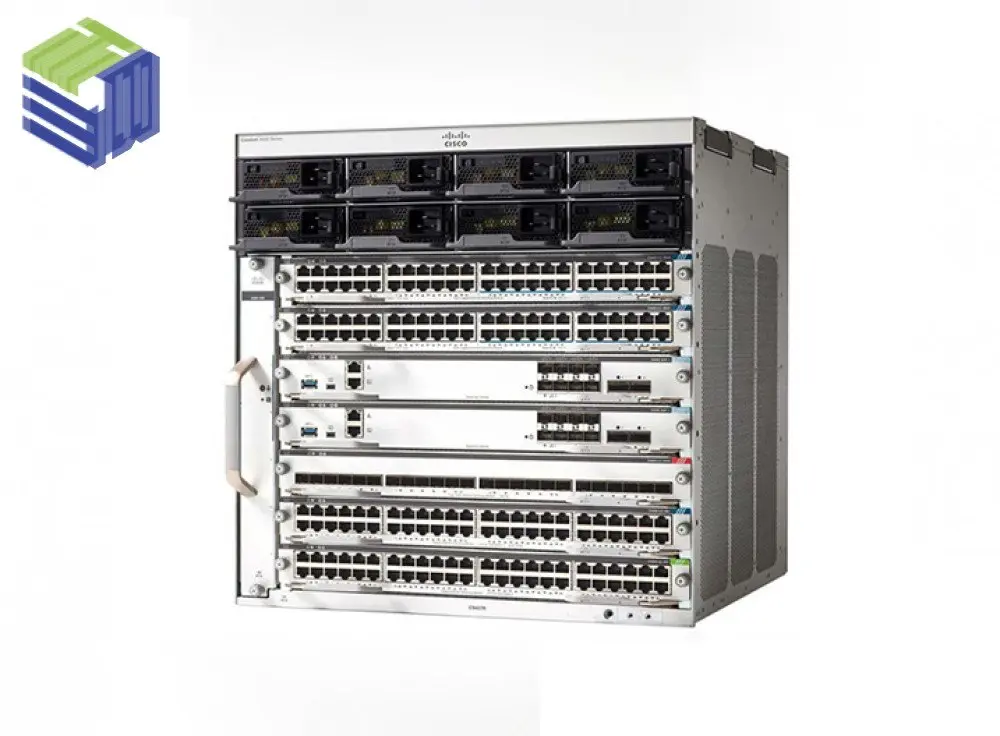

- C9410R: tổng 10 khe, 8 khe cắm card đường truyền và 2 khe supervisor (khe số 5 và 6), cùng thông số băng thông 480 Gbps mỗi khe, PoE 2880 W mỗi khe và tối đa 8 bộ nguồn.
- C9400-PWR-3200AC=: bộ nguồn AC 3200 W dùng cho dòng Catalyst 9400.
Ba điểm quyết định khi chọn khung
- Số khe thực dùng: C9407R có 7 khe nhưng chỉ 5 khe cắm card; C9410R có 10 khe nhưng 8 khe cắm card. Tính mật độ cổng phải nhân theo số khe thực dùng.
- Dự phòng supervisor: hai khe supervisor cho phép lắp hai bộ điều khiển; mất một bộ hệ thống vẫn chạy. Đây là lý do chính chọn khung thay vì switch cố định.
- Ngân sách PoE: 2880 W mỗi khe là con số rất lớn, cho phép một khung cấp nguồn cho hàng trăm thiết bị PoE; đổi lại là yêu cầu về nguồn điện và làm mát.
Khung module hay switch cố định
| Tiêu chí | Khung Catalyst 9400 | Switch cố định 9500 |
|---|---|---|
| Cách mở rộng | Thêm card vào khe trống | Mua thêm thiết bị |
| Dự phòng bộ điều khiển | Hai supervisor trong cùng khung | Mua hai thiết bị |
| Ngân sách PoE | Rất lớn, 2880 W mỗi khe | Theo từng thiết bị |
| Không gian | Một khung nhiều U | 1U mỗi thiết bị |
| Chi phí ban đầu | Cao | Thấp hơn |
| Phù hợp | Campus lớn, mật độ PoE rất cao | Hệ thống vừa |
| Model | C9407R, C9410R | C9500-32C-E |
Chuẩn bị mặt bằng
- Nguồn điện: tối đa 8 bộ nguồn, cần nhiều nhánh điện và aptomat đúng dòng; bộ nguồn như C9400-PWR-3200AC= có công suất lớn.
- Làm mát: khung lắp đầy card PoE toả nhiệt rất nhiều; tính tải nhiệt cho phòng máy trước khi lắp.
- Tủ: đủ U, đủ sâu, bắt đủ bốn trụ, tải trọng chịu được khung lắp đầy, xem bài tính số U và độ sâu tủ.
- Đường cáp: khung mật độ cao nghĩa là hàng trăm sợi cáp về một chỗ; máng và thanh quản lý cáp phải tính từ đầu.
Lộ trình đầu tư
Mua khung dư khe cho 5–7 năm, giai đoạn đầu chỉ lắp số card cần thiết và một supervisor, sau đó bổ sung card và supervisor dự phòng theo nhu cầu. Cách này chia nhỏ chi phí mà không phải thay khung giữa chừng.
Xem nhóm Switch Core, Catalyst 9300 và bài Catalyst 9500, switch lõi cần những gì.
