Cáp mạng Cat6 UTP, FTP, SFTP – chọn theo tải PoE và khoảng cách tuyến

Khi nào bắt buộc phải dùng Cat6 thay vì Cat5e?

Cáp mạng Cat6 (dây mạng Cat6, dây cáp mạng Cat6) có băng thông 250 MHz và lõi 23AWG dày hơn Cat5e, kèm thanh nhựa tách đôi (spline) chạy dọc thân cáp. Ba trường hợp Cat5e không còn đủ:

Thiết bị cần trên 1 Gbps – access point WiFi 6/6E, uplink giữa switch tầng và switch trung tâm, kết nối tới NAS hoặc máy chủ.
Tải PoE cao – camera PTZ, AP đa băng tần hoặc thiết bị dùng PoE++ (802.3bt). Lõi 23AWG sụt áp ít hơn rõ rệt so với 24AWG trên tuyến dài.
Tuyến đi âm tường, khó thay – chênh lệch chi phí giữa hai chuẩn nhỏ hơn nhiều so với chi phí đục tường đi lại dây sau 5–8 năm.

Bảng chọn cáp theo tải PoE và chiều dài tuyến

Thiết bị và tải PoE	Tuyến dưới 50 m	Tuyến 50–100 m
Camera IP cố định, PoE 802.3af (15,4 W)	Cat5e UTP	Cat5e UTP lõi đồng nguyên chất
Camera PTZ, sưởi kính, PoE+ 802.3at (30 W)	Cat5e/Cat6 UTP	Cat6 UTP
AP WiFi 6, PoE+ và uplink 2.5G	Cat6 UTP	Cat6 UTP
Thiết bị PoE++ 802.3bt (60–90 W)	Cat6 UTP	Cat6A
Uplink tới core switch, phòng máy chủ	Cat6A FTP	Cat6A FTP hoặc tuyến quang

Ghi chú về tốc độ 10 Gbps: Cat6 chạy được 10GBASE-T nhưng chỉ trong khoảng 37–55 m tuỳ mức nhiễu giữa các sợi cáp chạy song song trong cùng máng. Muốn 10 Gbps đủ 100 m phải dùng Cat6A.

Cáp mạng chống nhiễu cho tủ rack và phòng máy chủ

Trong tủ rack có nhiều tuyến cáp bó sát nhau, hiện tượng nhiễu xuyên giữa các sợi (alien crosstalk) trở nên đáng kể ở tần số cao. Đây là lý do phòng máy chủ và trục chính nên dùng bản có bọc chống nhiễu:

Cat6 FTP – một lớp giấy nhôm bọc chung 4 đôi, đủ cho tuyến đi chung máng với dây nguồn.
Cat6 SFTP – thêm lưới đồng bên ngoài, dùng cho nhà xưởng có biến tần và động cơ công suất lớn.
Cat6A FTP – băng thông 500 MHz, thiết kế riêng để chống alien crosstalk khi bó nhiều sợi, chạy 10 Gbps đủ 100 m.

Toàn tuyến phải đồng bộ chống nhiễu và tiếp đất một đầu tại thanh tiếp địa của tủ rack thì lớp chắn mới phát huy tác dụng.

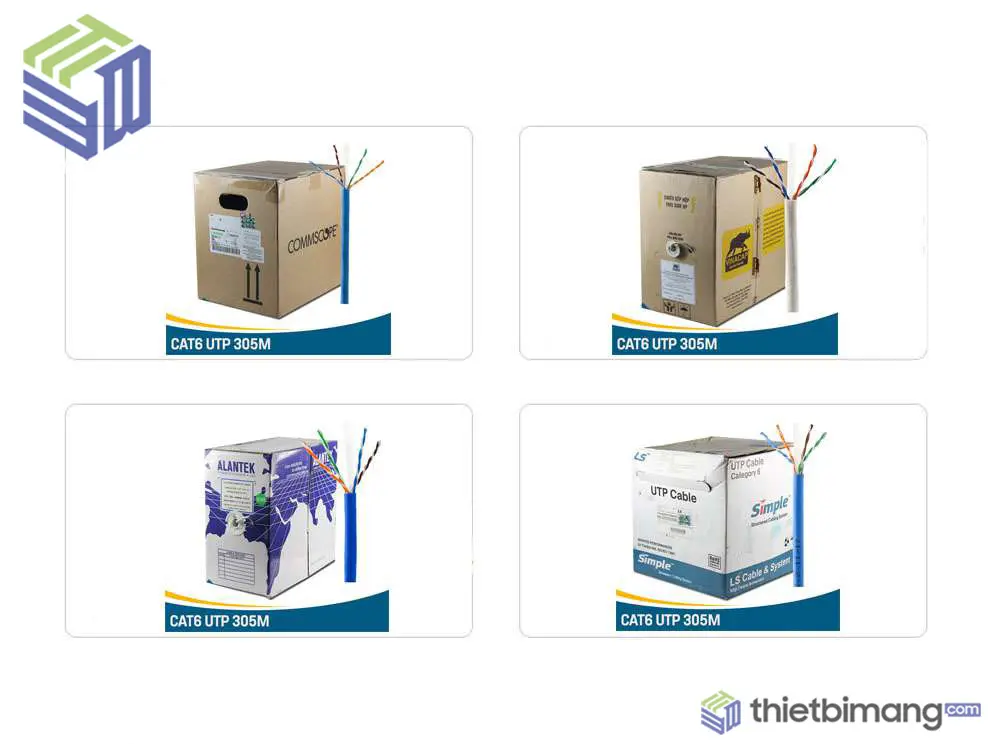

Các dòng cáp mạng, dây mạng Cat6 đang phân phối

Cat6 UTP AMP – dòng phổ biến nhất cho toà nhà văn phòng.
Cat6 FTP AMP – bản bọc bạc chống nhiễu cho tuyến đi cùng máng dây điện.
Cat6 LS – vỏ chống cháy, hay dùng cho công trình có yêu cầu PCCC.
Cat6 Vinacap – hàng sản xuất trong nước, tối ưu chi phí dự án lớn.
Cat6 Panduit – dòng cao cấp cho hệ thống yêu cầu nghiệm thu chặt.

Nhận biết cáp Cat6 đạt chuẩn

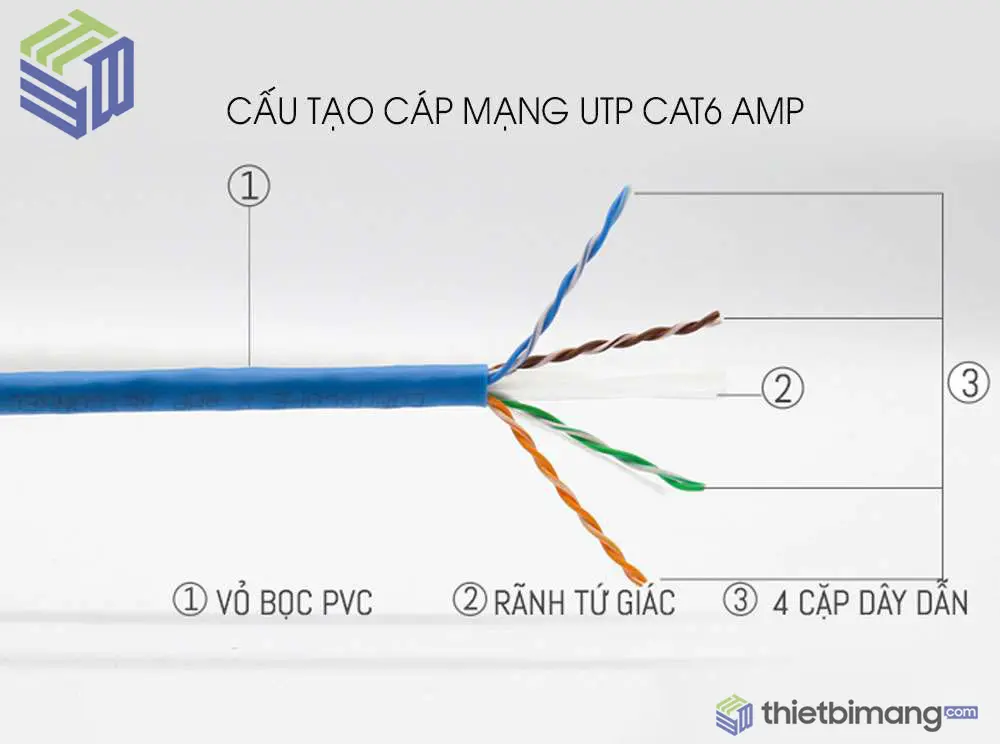

Dấu hiệu riêng chỉ Cat6 mới có: cắt ngang một đoạn cáp và tìm thanh spline nhựa hình chữ thập ở giữa 4 đôi dây, giữ các cặp cách nhau đều đặn. Hàng nhái thường bỏ chi tiết này để hạ giá thành – nhìn mặt cắt sẽ thấy 4 đôi nằm sát nhau. Cùng với đó, lõi Cat6 chuẩn là 23AWG (khoảng 0,57 mm), dày hơn thấy rõ so với 24AWG của Cat5e.

Giá từng mã theo mét và theo thùng nằm ở bảng giá cáp mạng. Tuyến trong tủ rack, phòng máy hoặc ngoài trời chọn cáp mạng chống nhiễu (FTP, SFTP, vỏ chống tia UV); tuyến cần 10 Gbps đủ 100 m sang cáp mạng Cat6A. Trước khi bấm cáp, xem bài chọn chuẩn T568A hay T568B và cách đấu patch panel 24 port Cat6.
