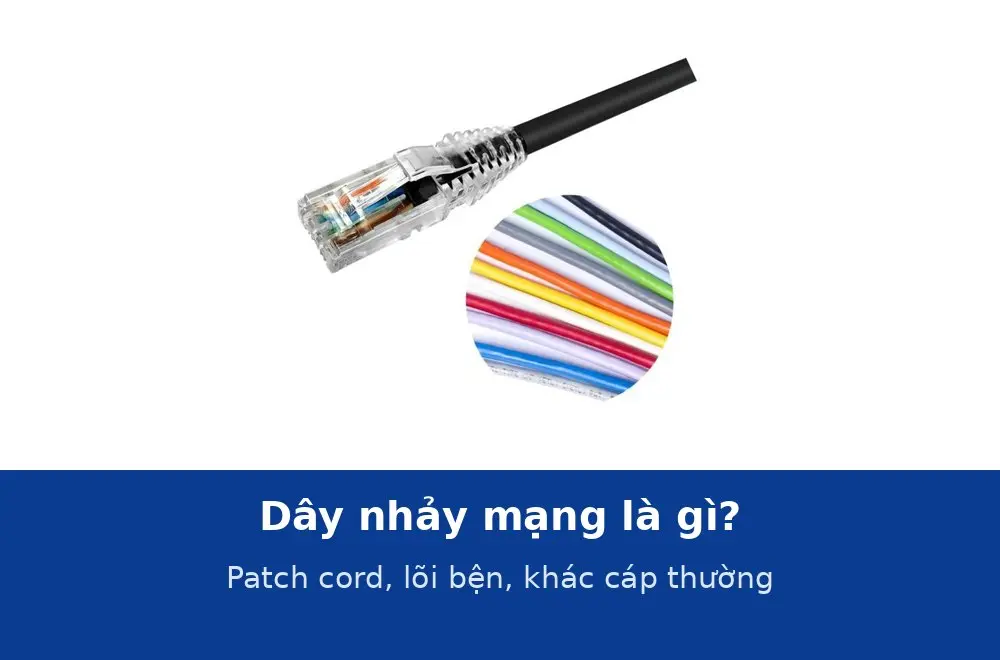

Dây nhảy mạng là gì? Patch cord khác cáp mạng thường ở đâu và vì sao phải dùng lõi bện
Dây nhảy mạng (patch cord) là đoạn cáp ngắn đã bấm sẵn hạt RJ45 hai đầu, đúc boot bảo vệ lẫy, dùng để nối patch panel với switch trong tủ rack và nối ổ mạng trên tường với máy tính, camera, access point. Nó khác cáp đi trong tường ở một điểm quan trọng: lõi bện (stranded) thay vì lõi đặc (solid).
Lõi bện và lõi đặc
| Tiêu chí | Lõi bện (dây nhảy) | Lõi đặc (cáp đi tường) |
|---|---|---|
| Cấu tạo lõi | Nhiều sợi nhỏ xoắn lại | Một sợi đồng đặc |
| Độ mềm | Mềm, chịu gập nhiều lần | Cứng, gãy khi gập lặp lại |
| Suy hao | Cao hơn khoảng 20% | Thấp |
| Chiều dài cho phép | Tổng 2 đầu ≤ 10 m trong kênh 100 m | Tới 90 m cáp cố định |
| Kết cuối | Bấm hạt RJ45 tại nhà máy | Nhấn vào nhân mạng, patch panel |
| Dùng cho | Dây nhảy tủ rack, ổ tường tới máy | Cáp đi trong tường, máng, trần |
Cáp đi tường lõi đặc 23–24 AWG có suy hao thấp, đi được 90 m, nhưng gãy sau vài chục lần gập ở chỗ cắm rút hàng ngày. Dây nhảy lõi bện gồm 7 sợi nhỏ xoắn lại trong mỗi lõi, mềm và chịu uốn, đổi lại suy hao cao hơn khoảng 20%, nên TIA-568 giới hạn tổng chiều dài hai dây nhảy trong một tuyến là 10 m (kênh 100 m = 90 m cáp cố định + 10 m dây nhảy).
Cấu trúc dây nhảy đang bán
| Sản phẩm | Cấu trúc | Đường kính | Đạt chuẩn |
|---|---|---|---|
| CommScope Cat5e | U/UTP, 4 đôi lõi bện đồng mạ thiếc, vỏ PVC | 5,36 mm | Cat5e, PoE 802.3bt Type 4 |
| CommScope Cat6 | U/UTP, lõi bện đồng mạ thiếc, vỏ PVC | 5,97 mm | Cat6, PoE 802.3bt Type 4 |
| CommScope Cat6A | S/FTP lưới + lá nhôm, vỏ LSZH | 5,84 mm | Cat6A 10 Gbps, chống nhiễu |
| LS Cat6 | 4 đôi lõi bện, vỏ PVC, boot đúc | — | Cat6, 750 lần cắm rút, 89 N |
| Panduit Cat6 | U/UTP 24 AWG lõi bện, vỏ PVC | 5,8 mm | Cat6, NetKey |
| Panduit Cat6A | U/UTP 26 AWG lõi bện | 5,9 mm | Cat6A, NetKey |
Vì sao không nên tự bấm dây nhảy
- Sai loại lõi: bấm từ cáp lõi đặc thừa của công trình, dây gãy ngầm sau vài tháng, lỗi rất khó tìm.
- Không có boot đúc: lẫy hạt gãy, dây tuột khỏi cổng.
- Không đo: dây nhảy hãng được đo từng sợi tại nhà máy; dây tự bấm chỉ test 8 đèn, không biết NEXT có đạt hay không.
- Chi phí: Dây nhảy Cat6 Panduit 1 m giá 67.000 đ, rẻ hơn tiền công bấm và hạt cho hai đầu.
Chọn cấp dây nhảy theo tuyến
Nguyên tắc: dây nhảy bằng hoặc cao hơn cấp của tuyến cáp cố định. Tuyến Cat6 dùng CommScope Cat6 hoặc LS Cat6; tuyến Cat6A cho Wi-Fi 6E, máy chủ 10 Gbps dùng CommScope Cat6A S/FTP hoặc Panduit Cat6A. Dùng dây nhảy Cat5e cho tuyến Cat6 làm cả kênh rơi về Cat5e.
Thiết Bị Mạng bán dây nhảy CommScope, LS, Panduit đúc sẵn từ 1 m tới 20 m; xem nhóm dây nhảy mạng, cách chọn chiều dài ở bài chọn chiều dài dây nhảy và bảng giá ở bài bảng giá dây nhảy mạng.
