Hạt mạng Cat6A cho 10 Gbps: khi nào cần, Panduit SP6X88-C có gì khác và cách bấm cáp 23 AWG
Tuyến Cat6A chỉ đạt 10 Gbps khi cả cáp, hạt, nhân và patch panel cùng cấp 6A (500 MHz); một đầu hạt Cat6 là cả tuyến rơi về Cat6 và 10GBASE-T chỉ đi được khoảng 37–55 m. Hạt Cat6A khác hạt Cat6 ở load bar giữ đôi xoắn sát tiếp điểm hơn, thân rộng cho cáp 7–8 mm, và được đo đúng hiệu năng tới 500 MHz.
Khi nào cần Cat6A và hạt Cat6A
- Access point Wi-Fi 6E/7 có cổng 2,5–10 Gbps: cáp Cat6A từ patch panel tới AP.
- Uplink máy chủ, NAS 10GBASE-T trong phòng máy khi chưa đi quang.
- Camera 4K đa luồng, màn hình LED, phòng thu.
- Toà nhà mới muốn 15–20 năm không kéo lại cáp.
Camera 2–5 MP, máy tính văn phòng Gigabit thì Cat6 đủ; xem Cat6A khác gì Cat6.

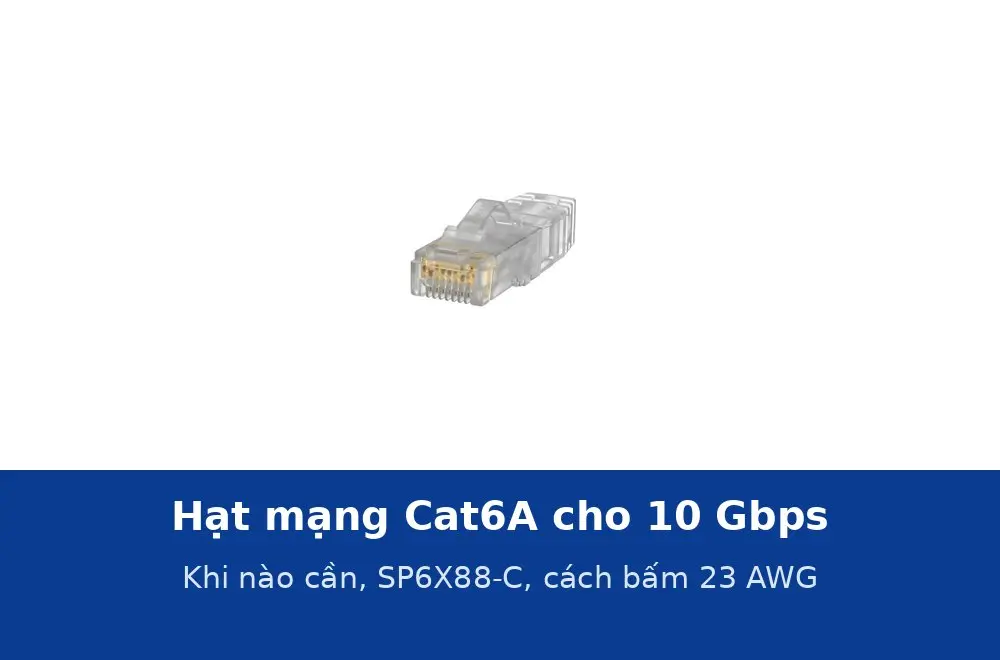

Panduit Pan-Plug SP6X88-C
Panduit SP6X88-C là hạt Cat6A UTP: thân polycarbonate V-0, tiếp điểm đồng phosphor mạ vàng, nhận lõi 23–24 AWG, kích thước 11,8 x 13,1 x 40,6 mm, -10 đến 60 °C, đạt ANSI/TIA-568.2-D Cat6A và ISO/IEC 11801 Class EA, IP20, hộp 100. Dùng với cáp Cat6A Panduit NUL6X04BU hoặc cáp Cat6A UTP khác; cáp Cat6A F/UTP như LS Cat6A F/UTP cần hạt Cat6A bọc kim.
| Tiêu chí | Hạt Cat6 | Hạt Cat6A |
|---|---|---|
| Băng thông | 250 MHz | 500 MHz |
| 10GBASE-T | Tới 37–55 m | 100 m |
| Lõi | 23–24 AWG | 23–24 AWG, load bar giữ xoắn sát hơn |
| Đường kính cáp | 5,5–6,5 mm | 6,5–8 mm |
| Chống cháy | V-2 hoặc V-0 | V-0 (Panduit) |
| Giá hộp 100 | 2.500.000 đ (Panduit TX6) | 5.800.000 đ |
Hạt hay nhân Cat6A?
Với Cat6A, TIA khuyến nghị kết cuối tuyến cố định bằng nhân (jack) ở ổ tường và patch panel, rồi dùng dây nhảy Cat6A của hãng, vì bấm hạt tay khó giữ ổn định NEXT ở 500 MHz. Chỉ bấm hạt khi làm dây nhảy ngắn hoặc kết cuối thẳng vào camera, AP không có ổ tường. Nhân Cat6A xem nhân Cat6A CommScope 2153449-1 và nhân Cat6A Panduit NetKey.
Cách bấm hạt Cat6A trên cáp 23 AWG
- Tuốt vỏ 40 mm; cáp Cat6A có chữ thập to, cắt sát vỏ; bỏ sợi xé.
- Giữ đôi xoắn tới sát load bar, tháo xoắn dưới 10 mm.
- Xếp T568B, luồn qua load bar theo hai hàng (4 trên, 4 dưới theo hướng dẫn in trên hộp).
- Cắt phẳng cách load bar 6 mm, đẩy load bar vào thân hạt tới đáy, vỏ cáp vào vấu kẹp.
- Bấm bằng kìm có cóc đúng khe Cat6A; đo bằng máy chứng nhận Cat6A (không chỉ test đèn).
Hạt Cat6A Panduit, cáp Cat6A LS, Panduit và nhân Cat6A CommScope có sẵn tại Thiết Bị Mạng; xem hạt mạng RJ45, cáp mạng Cat6A.
