Hạt mạng chống nhiễu cho cáp FTP: chọn đúng cỡ theo đường kính cáp và bấm tiếp mát đúng cách
Nhiều tuyến cáp F/UTP đắt tiền trong nhà xưởng vẫn nhiễu như cáp thường vì hai đầu bấm hạt nhựa: băng nhôm bị cắt bỏ, dây thoát nhiễu không nối đi đâu. Hạt chống nhiễu có vỏ kim loại ôm băng nhôm, nối liền lớp chắn từ cáp qua hạt tới vỏ cổng switch và từ đó về đất. Bài này nói cách chọn cỡ hạt và bấm tiếp mát cho đúng.
Chọn hạt theo đường kính cáp

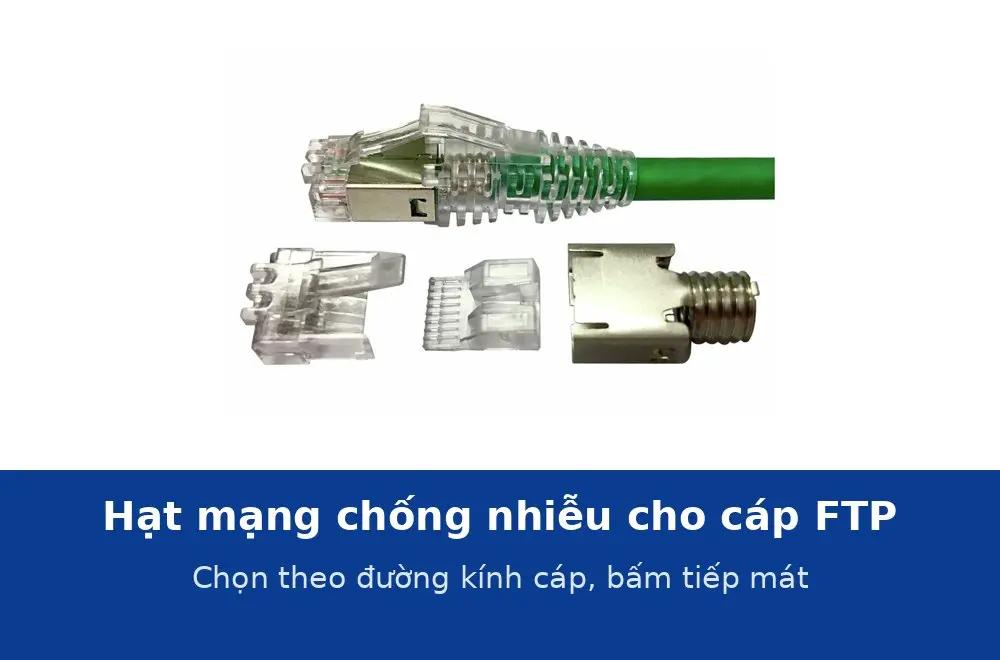

Hạt chống nhiễu ôm sát vỏ cáp nên có cỡ: CommScope làm hai cỡ, 6-2111979-3 cho cáp 5,1–6,0 mm và 6-2111989-3 cho cáp 5,7–7,0 mm, cả hai nhận lõi 23–26 AWG, vỏ thép không gỉ mạ niken, thân V-0. Đo đường kính cáp bằng thước kẹp hoặc xem datasheet: CommScope Cat5e F/UTP 219413-2 khoảng 6,1 mm, LS Cat6 F/UTP khoảng 6,5–7,0 mm. Với cáp nhỏ hơn 5,5 mm như Cat5e F/UTP, hạt FTP LS Cat5e/Cat6 là lựa chọn rẻ hơn.
| Hạt | Cấp | Đường kính cáp | Lõi | Vỏ | Giá |
|---|---|---|---|---|---|
| CommScope 6-2111979-3 | Cat6, 3 mảnh | 5,1–6,0 mm | 23–26 AWG | Inox mạ niken | 2.200.000 đ/hộp |
| CommScope 6-2111989-3 | Cat6, 3 mảnh | 5,7–7,0 mm | 23–26 AWG | Inox mạ niken | 2.250.000 đ/hộp |
| LS LS-MP-SC-RJ45-EZ-C | Cat5e/Cat6 FTP, xuyên dây | Cáp FTP thường | 23–26 AWG | Kim loại | Báo giá |
8 bước bấm hạt chống nhiễu
- Luồn đầu chụp và (nếu có) vỏ ngoài hạt vào cáp trước khi tuốt.
- Tuốt vỏ 35–40 mm, không cắt băng nhôm; gỡ băng nhôm khỏi 4 đôi, gập ngược ra ngoài ôm quanh vỏ cáp 8–10 mm.
- Dây thoát nhiễu (drain wire) xoắn lại, gập ngược cùng chiều băng nhôm, nằm giữa băng nhôm và vỏ kim loại hạt.
- Xếp T568B, giữ xoắn dưới 13 mm, luồn load bar (hạt 3 mảnh), cắt 12–14 mm.
- Đẩy vào hạt tới đáy; phần băng nhôm gập ngược phải nằm trong vòng ôm kim loại của hạt, không lọt vào khoang tiếp điểm.
- Bấm bằng kìm cóc; với hạt 3 mảnh, đóng nắp kim loại và ép vòng ôm quanh cáp.
- Đo thông mạch giữa vỏ hạt và băng nhôm ở đầu kia bằng đồng hồ (dưới 1 Ω); test 8 đèn có đèn shield.
- Kéo đầu chụp lên; ghi nhãn "FTP" để sau này không thay bằng hạt nhựa.
Nối đất chỉ ở một đầu
Lớp chắn nối đất ở đầu tủ rack (patch panel bọc kim, thanh tiếp địa) và tiếp mát qua vỏ cổng switch ở đầu kia; không nối đất hai đầu vào hai hệ tiếp địa khác nhau để tránh dòng vòng. Camera ngoài trời: nối đất tại switch/tủ. Chi tiết ở bài nối đất cáp FTP đúng cách.
Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Cách sửa |
|---|---|---|
| Vẫn nhiễu sau khi thay cáp FTP | Hạt nhựa hoặc băng nhôm bị cắt | Bấm lại hạt kim loại, gập băng nhôm vào vòng ôm |
| Hạt không ép được cáp | Cáp 6,8 mm ép vào hạt cỡ 5,1–6,0 | Chọn cỡ 5,7–7,0 mm |
| Chập giữa băng nhôm và tiếp điểm | Băng nhôm lọt vào khoang tiếp điểm | Gập ngược ra ngoài vỏ cáp trước khi đẩy hạt |
| Rớt mạng khi mưa dông | Lớp chắn không nối đất | Nối đất tại patch panel/tủ, đo dưới 1 Ω |
| Dòng ù trên camera | Nối đất hai đầu vào hai hệ tiếp địa | Nối một đầu, cắt đầu kia |
Hạt chống nhiễu CommScope, LS và cáp F/UTP sẵn hàng tại Thiết Bị Mạng; xem hạt mạng RJ45, cáp mạng chống nhiễu.
