Hạt mạng RJ45 là gì? Cấu tạo, phân loại Cat5e, Cat6, Cat6A, chống nhiễu và cách chọn đúng cáp

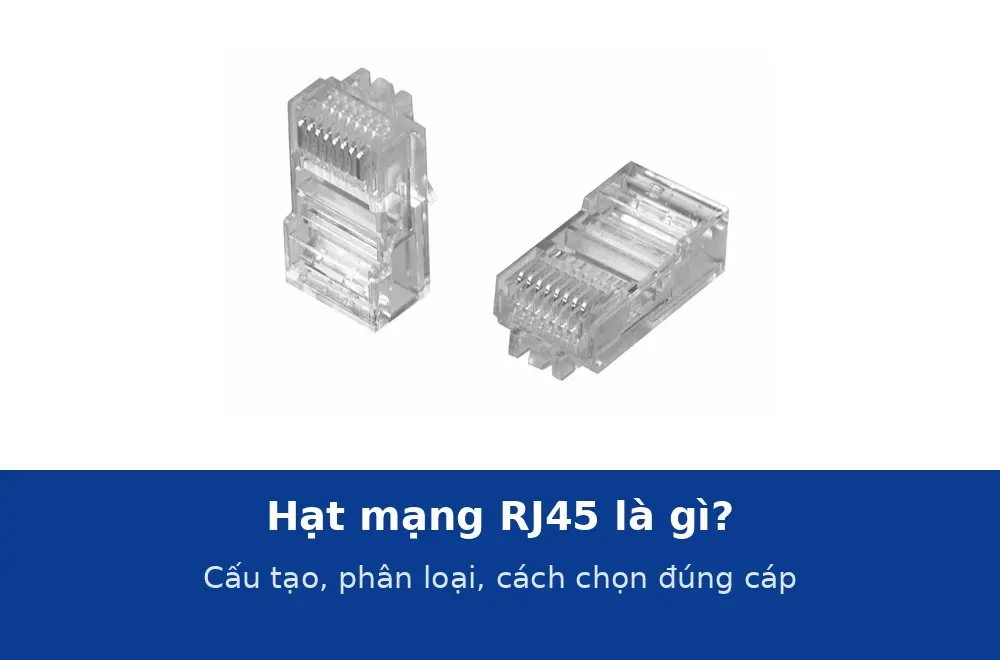

Hạt mạng RJ45 (modular plug 8P8C) là đầu nối bấm vào cáp xoắn đôi 4 đôi để cắm vào cổng switch, máy tính, camera, access point. Nhìn giống nhau, nhưng hạt Cat5e và Cat6A khác nhau về lỗ xuyên dây, tiếp điểm và cấu trúc giữ đôi xoắn; bấm hạt sai cấp hoặc sai cỡ lõi là nguyên nhân số một của tuyến "cắm được nhưng chập chờn".
Cấu tạo
- Thân: polycarbonate trong, chống cháy UL 94 V-2 hoặc V-0 (Panduit SP688-C và SP6X88-C đạt V-0).
- 8 tiếp điểm: đồng phosphor mạ vàng 1,27 µm (50 µin) trên niken theo datasheet CommScope và LS; lớp vàng mỏng hơn mòn sau vài trăm lần cắm.
- Răng IDC: mỗi tiếp điểm có 2–3 răng xuyên qua lớp cách điện lõi khi bấm; hạt cho lõi đặc và lõi bện có răng khác nhau, hạt tốt ghi rõ "solid/stranded" dùng chung.
- Chốt cài và tải: khoá vào ổ, giữ lực kéo tối đa 20 N (LS); miếng chèn (load bar) ở hạt Cat6/6A giữ 8 sợi đúng thứ tự và giữ đôi xoắn tới sát tiếp điểm.
- Đầu chụp (boot): bảo vệ chốt cài và chống gập cáp, mua rời như đầu chụp CommScope.
Phân loại
| Loại | Dùng với cáp | Hợp cho | Sản phẩm |
|---|---|---|---|
| Cat5e UTP | Cáp Cat5e 24 AWG, 100 MHz | Tuyến Gigabit văn phòng, camera | CommScope 6-554720-3, LS snap |
| Cat6 UTP | Cáp Cat6 23–24 AWG, 250 MHz, có load bar | Văn phòng mới, PoE+ | LS Cat6, Panduit SP688-C |
| Cat6A UTP | Cáp Cat6A 23 AWG, 500 MHz, 10 Gbps | Phòng máy, AP Wi-Fi 6E | Panduit SP6X88-C |
| Cat6 chống nhiễu | Cáp F/UTP, S/FTP; vỏ inox mạ niken tiếp mát | Nhà xưởng, camera ngoài trời | CommScope 5,1–6,0 mm, 5,7–7,0 mm |
| Xuyên dây (snap) | Cat5e/Cat6, cắt bằng kìm chuyên dụng | Thi công nhanh, thợ mới | LS-MP-UC5E-RJ45-CV |
Chọn hạt theo cáp
- Cấp hiệu năng: hạt bằng hoặc cao hơn cáp; bấm hạt Cat5e lên cáp Cat6 làm cả tuyến chỉ đạt Cat5e.
- Cỡ lõi: hạt Cat5e CommScope nhận 24–26 AWG, đường kính lõi cách điện tới 0,99 mm; cáp Cat6 lõi 23 AWG (cách điện 1,0–1,1 mm) phải dùng hạt Cat6 nhận 23–24 AWG như hạt Cat6 LS (1,09 mm). Ép lõi to vào hạt nhỏ làm nứt thân, ép lõi nhỏ vào hạt to làm IDC không cắn.

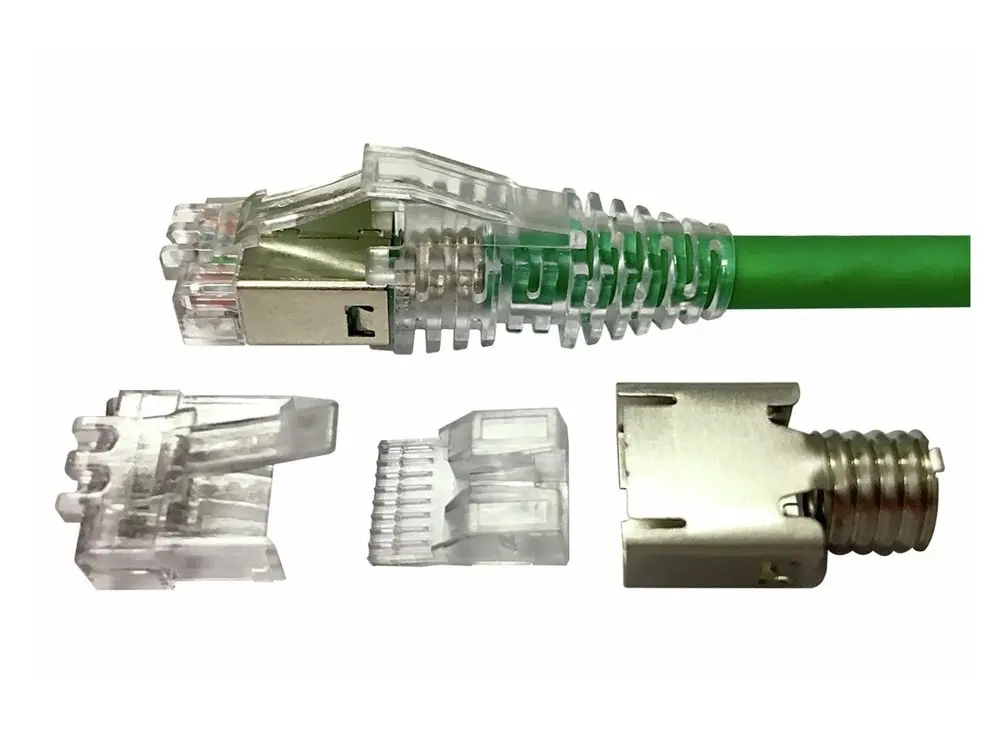

- Đường kính cáp: hạt chống nhiễu CommScope có hai cỡ: 5,1–6,0 mm và 5,7–7,0 mm (hạt Cat6 3 mảnh chống nhiễu); cáp F/UTP thường 6,1–7,0 mm.
- Bọc kim: cáp F/UTP, S/FTP bắt buộc hạt kim loại có tiếp mát băng nhôm và dây thoát, nếu không lớp chống nhiễu vô dụng; xem nối đất cáp FTP.
- Lõi bện: dây nhảy tự bấm dùng cáp lõi bện, hạt phải ghi hỗ trợ "stranded".
Hạt xuyên dây (pass-through) có nên dùng?
Hạt kiểu snap/xuyên dây như hạt LS snap cho 8 sợi chui qua đầu hạt rồi kìm cắt phẳng, dễ kiểm tra thứ tự màu, hợp thợ mới và công trình nhiều điểm. Nhược điểm là mặt cắt lõi hở, cần kìm chuyên dụng (kìm bấm hạt snap LS) và không dùng cho hạt bọc kim cao cấp. Công trình cần bảo hành hệ thống 25 năm của CommScope/Panduit dùng hạt tiêu chuẩn kèm load bar.
