NIM serial, T1/E1 và NIM-ES2 switch module: khi nào còn cần dùng trong hệ thống hiện nay
Trong hệ thống mới, mọi thứ đều chạy trên Ethernet và IP; nhưng thực tế vẫn còn thiết bị đọc đồng hồ, SCADA, tổng đài số, hệ thống báo hiệu dùng cổng serial hoặc luồng T1/E1. Router Cisco ISR 4000 giữ vai trò cầu nối bằng các module NIM tương ứng.
NIM serial
| Mã | Cổng | Dùng cho |
|---|---|---|
| NIM-1T | 1 cổng serial | Kết nối một thiết bị serial |
| NIM-2T | 2 cổng serial | Hai tuyến serial |
| NIM-4T | 4 cổng serial | Nhiều thiết bị SCADA, đo đếm |
| NIM-16A | 16 cổng bất đồng bộ | Terminal server quản trị console |
Theo datasheet, các module serial hỗ trợ tốc độ đồng bộ tối đa 8 Mbps và giao thức EIA-232, EIA-449, EIA-530, EIA-530A, V.35, X.21; đạt chứng nhận an toàn UL 60950-1, CAN/CSA 22.2, miễn nhiễm EN300386, CISPR24, EN55024 và phát xạ FCC Part 15 Class A, ICES-003 Class A; nhiệt độ hoạt động 0–40 °C; module dạng single-wide không giới hạn khe.
NIM T1/E1 và thoại số
Nhóm NIM-1MFT-T1/E1 tới NIM-8CE1T1-PRI dùng cho luồng T1/E1 kết nối tổng đài số hoặc mạng truyền dẫn cũ; bản MFT hỗ trợ cả dữ liệu clear-channel và thoại gói. Thông số giao tiếp T1: tốc độ 1,544 Mbps ±50 bps, mã đường truyền AMI và B8ZS, khung D4 (SF) và ESF, mức ra 0 / -7,5 / -15 dB; giao tiếp E1: 1,984 Mbps ở chế độ khung, mã HDB3, tuân thủ ITU-T G.703, G.704, G.823.
NIM-16A: 16 cổng bất đồng bộ
NIM-16A là module 16 cổng async dùng để làm terminal server: nối console của switch, firewall, UPS, PDU về một router để quản trị từ xa khi mất mạng. Hỗ trợ trên nền tảng Cisco 4221, 4321, 4331, 4351, 4431, 4451; dùng cáp CAB-HD8-ASYNC hoặc CAB-ASYNC theo tài liệu.

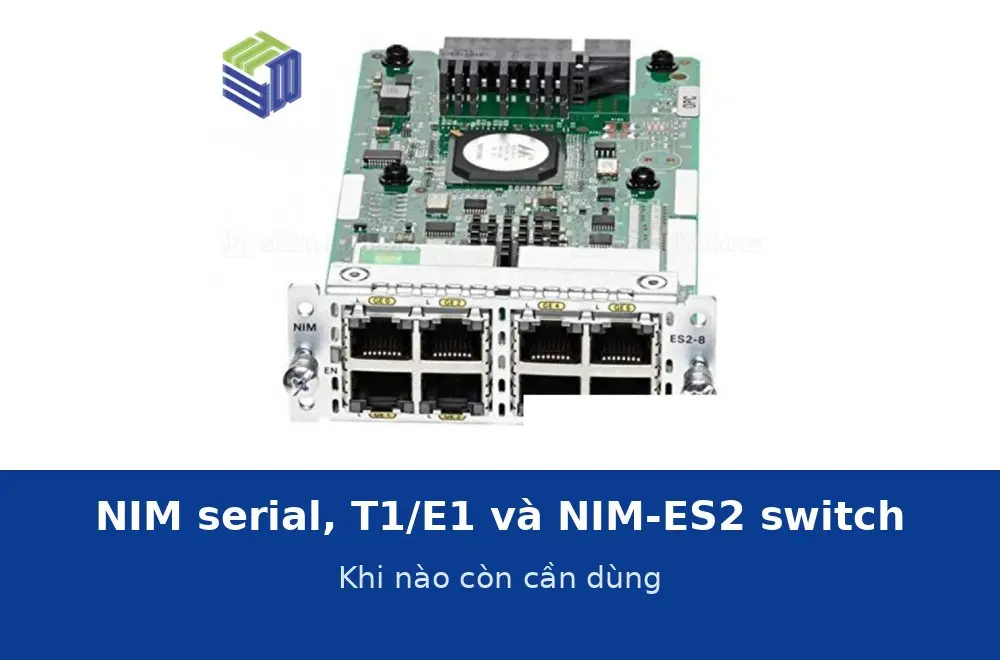

NIM-ES2: switch ngay trên router
NIM-ES2-8 và NIM-ES2-8-P cung cấp 8 cổng Gigabit LAN ngay trên router, bản có PoE cấp nguồn cho điện thoại IP, camera, AP. Hữu ích cho chi nhánh nhỏ dưới 8 thiết bị: một thiết bị vừa làm router, vừa làm switch PoE, giảm chi phí và chỗ đặt.
Khi nào nên thay bằng giải pháp Ethernet
| Hiện trạng | Khuyến nghị | Lý do |
|---|---|---|
| Thiết bị serial cũ còn bảo hành, ổn định | Giữ NIM serial | Thay thiết bị tốn kém hơn module |
| Thiết bị serial hỗ trợ Ethernet/IP | Chuyển sang Ethernet | Giảm module, dễ giám sát |
| Tổng đài số E1 còn hợp đồng | Giữ NIM T1/E1 | Chuyển VoIP cần kế hoạch riêng |
| Chi nhánh dưới 8 thiết bị | NIM-ES2-8 hoặc ES2-8-P | Gọn, một thiết bị |
| Chi nhánh trên 8 thiết bị | Switch rời (Catalyst 1200/1300) | Mở rộng dễ hơn, xem <a href="/san-pham/Catalyst-1300.html" title="Catalyst 1300">Catalyst 1300</a> |
| Quản trị console nhiều thiết bị | NIM-16A hoặc console server rời | Truy cập khi mất mạng chính |
Thiết Bị Mạng cung cấp module NIM Cisco chính hãng và tư vấn phương án thay thế; xem router Cisco, modules & cards và nhóm network modules.
