Patch panel Cat6A và hộp phối quang ODF trong tủ rack khác nhau thế nào? Bố trí cho phòng máy
Trong tủ phòng máy có hai loại bảng đấu nối: patch panel đồng cho cáp xoắn đôi và hộp phối quang ODF cho cáp quang. Chúng giống nhau ở chỗ đều là điểm kết cuối cố định, khác nhau ở môi trường truyền dẫn, khoảng cách và cách kết cuối.
Bảng phân biệt
| Tiêu chí | Patch panel đồng | ODF quang |
|---|---|---|
| Môi trường truyền | Cáp xoắn đôi 4 đôi đồng | Sợi quang thuỷ tinh |
| Khoảng cách | ≤ 90 m cáp cố định | 550 m (multimode) tới 10–40 km (singlemode) |
| Kết cuối | Nhấn IDC vào nhân hoặc panel liền nhân | Hàn nối (splice) với dây hàn quang hoặc đầu nối nhanh |
| Cấp nguồn PoE | Có, tới 90 W | Không |
| Chống sét | Dẫn điện, cần nối đất | Không dẫn điện |
| Thiết bị đầu cuối | Cổng RJ45 trên switch | Module SFP/SFP+ trên switch |
| Sản phẩm | Patch panel Cat6A CommScope | Hộp phối quang ODF |
Khi nào đi đồng, khi nào đi quang
- Trong một tầng, dưới 90 m: cáp đồng Cat6/Cat6A, rẻ và cấp được PoE cho AP, camera.
- Giữa các tầng, giữa các toà nhà, trên 90 m: cáp quang, không giới hạn 100 m, không dẫn sét.
- Uplink switch tầng về core 10G/25G: quang, dùng module SFP+ tương ứng.
- Máy chủ tới switch trong cùng tủ: Cat6A hoặc DAC tuỳ thiết bị.
- Khu vực nhiều sét, nhà xưởng: ưu tiên quang cho tuyến ra ngoài nhà.
Yêu cầu riêng của patch panel Cat6A

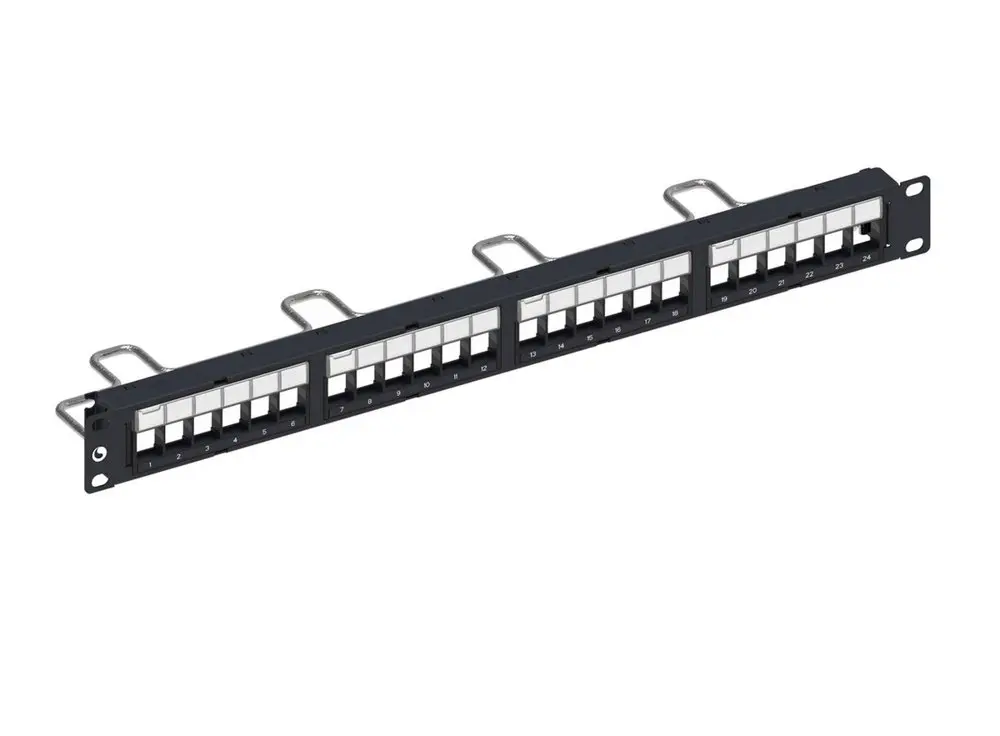

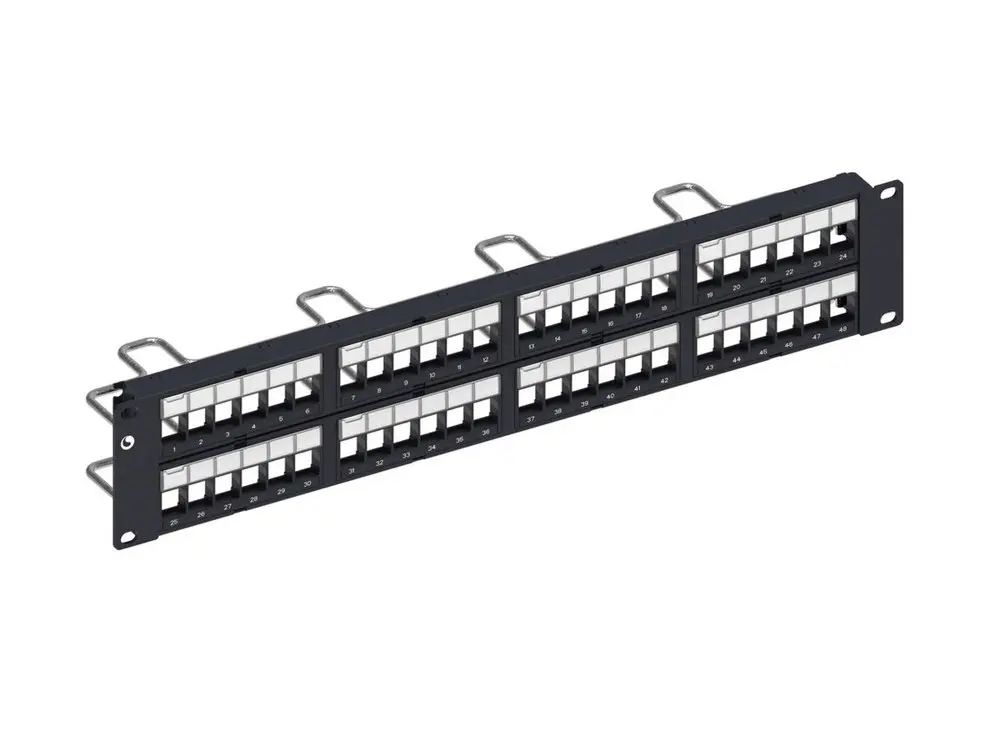

Patch panel Cat6A 24 cổng và 48 cổng dùng dòng SLX chống nhiễu: thân nhựa V-0 kết hợp thép, sâu 119,4 mm nên tủ phải từ D600; lớp chắn của panel phải nối về thanh tiếp địa tủ để cáp F/UTP có tác dụng, theo nguyên tắc nối đất một đầu như bài nối đất cáp FTP đúng cách. Dây nhảy phía trước nên là dây nhảy Cat6A S/FTP để giữ hiệu năng cả kênh.
Bố trí trong tủ phòng máy
- Trên cùng: ODF quang (cáp quang vào từ nóc), thanh quản lý cáp quang.
- Giữa: patch panel đồng Cat6A, thanh quản lý cáp, switch lõi và switch tầng.
- Dưới: máy chủ, lưu trữ, UPS.
- Dây nhảy quang đi riêng một bên tủ, dây nhảy đồng bên còn lại; không bó chung.
- Bán kính uốn dây nhảy quang tối thiểu 30 mm khi không tải, cáp đồng Cat6A 4 lần đường kính.
Xem thêm cáp mạng Cat6A, hộp phối quang ODF và tủ mạng; Thiết Bị Mạng cung cấp cả patch panel đồng, ODF và dây nhảy quang, tư vấn bố trí theo bản vẽ tủ.
