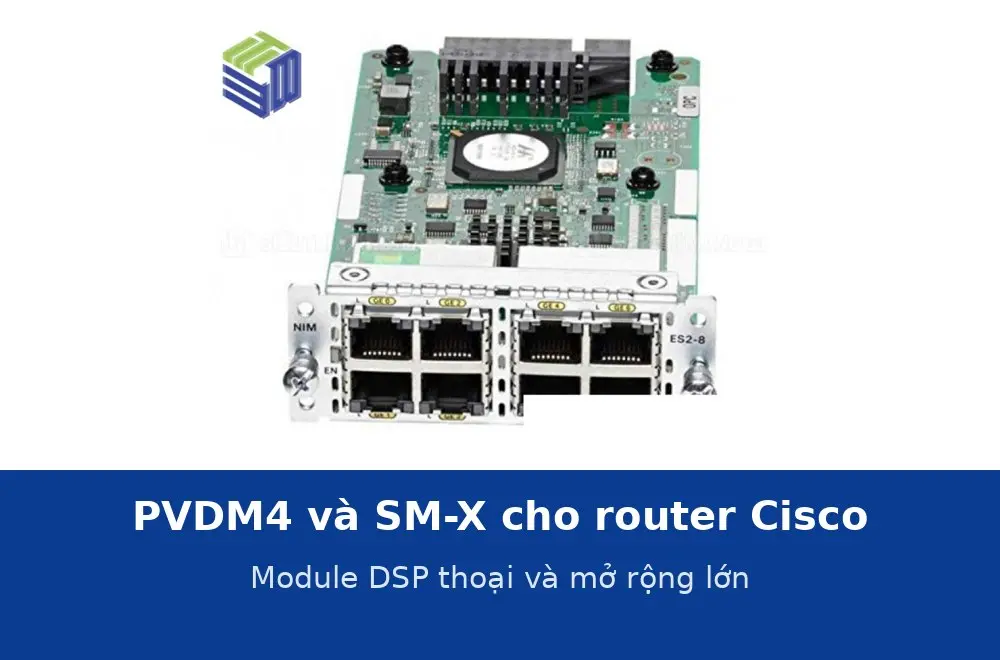

PVDM4 và SM-X: module DSP thoại và module mở rộng lớn cho router Cisco ISR 4000
Ngoài khe NIM nhỏ, router Cisco ISR 4000 còn hai loại khe khác: PVDM cho bộ xử lý tín hiệu số phục vụ thoại và SM-X cho module mở rộng lớn. Hai nhóm này quyết định router có làm được tổng đài IP, chuyển mã cuộc gọi hay đóng vai trò switch nhiều cổng hay không.
PVDM4: xử lý tín hiệu thoại
| Mã | Dung lượng theo tên gọi | Dùng cho |
|---|---|---|
| PVDM4-32 | 32 kênh cơ sở | Chi nhánh nhỏ, ít chuyển mã |
| PVDM4-64 | 64 kênh | Chi nhánh vừa |
| PVDM4-128 | 128 kênh | Trụ sở nhỏ |
| PVDM4-256 | 256 kênh | Trụ sở, nhiều cuộc gọi đồng thời |
| SM-X-PVDM-500 | 500 kênh (khe SM-X) | Mật độ cao |
| SM-X-PVDM-1000 | 1000 kênh | Trung tâm cuộc gọi nhỏ |
| SM-X-PVDM-2000 | 2000 kênh | Trung tâm cuộc gọi |
| SM-X-PVDM-3000 | 3000 kênh | Mật độ rất cao |
PVDM4 cung cấp DSP cho các chức năng: chuyển mã (transcoding) giữa các codec, hội nghị nhiều bên, xử lý tín hiệu cho cổng thoại analog và số, khử vọng. Số kênh xử lý được phụ thuộc độ phức tạp codec; tài liệu Cisco có bảng mật độ kênh theo từng mã PVDM và nền tảng router. Khi thiết kế tổng đài chi nhánh, cần tính số cuộc gọi đồng thời cần chuyển mã thay vì tổng số máy lẻ.
SM-X: khe mở rộng lớn
| Mã | Cấu hình | Dùng cho |
|---|---|---|
| SM-X-6X1G | 6 cổng Gigabit dual-mode GE/SFP | Thêm cổng WAN/LAN tốc độ Gigabit |
| SM-X-4X1G-1X10G | 4 x Gigabit hoặc 1 x 10G SFP+ | Uplink 10G trên router |
| SM-X-ES3-16-P | 16 cổng EtherSwitch có PoE | Chi nhánh vừa, thay switch rời |
| SM-X-ES3-24-P | 24 cổng EtherSwitch có PoE | Chi nhánh lớn hơn |
SM-X-6X1G cung cấp 6 cổng Gigabit dual-mode GE/SFP; SM-X-4X1G-1X10G cung cấp 4 cổng Gigabit hoặc 1 cổng 10G SFP+. Nhóm SM-X-ES3-16-P và SM-X-ES3-24-P là module EtherSwitch 16 và 24 cổng có PoE, biến router thành switch tầng cho chi nhánh vừa.
Chọn theo nhu cầu
| Nhu cầu | Module nên chọn | Lý do |
|---|---|---|
| Chi nhánh 20 máy lẻ, ít chuyển mã | PVDM4-32 hoặc PVDM4-64 | Đủ kênh cho cuộc gọi đồng thời |
| Trụ sở 100 máy lẻ | PVDM4-128 hoặc PVDM4-256 | Nhiều cuộc gọi đồng thời và hội nghị |
| Cần thêm 6 cổng Gigabit trên router | SM-X-6X1G | Không cần switch rời |
| Cần uplink 10G từ router | SM-X-4X1G-1X10G | Nối lên switch lõi 10G |
| Chi nhánh 16–24 thiết bị cần PoE | SM-X-ES3-16-P hoặc ES3-24-P | Gộp router và switch PoE |
| Trung tâm cuộc gọi | SM-X-PVDM-1000 trở lên | Mật độ kênh cao |
Ba lưu ý khi thiết kế
- Số khe: mỗi model router có số khe NIM, SM-X và PVDM khác nhau; module SM-X chiếm nhiều không gian, có mã chiếm khe đôi.
- Nguồn và nhiệt: module EtherSwitch có PoE làm tăng đáng kể công suất tiêu thụ; kiểm tra bảng công suất PoE của nền tảng trước khi cắm đủ tải.
- Phần mềm: tính năng thoại cần giấy phép và phiên bản IOS XE phù hợp; module mới có yêu cầu phiên bản tối thiểu.
