Switch công nghiệp PoE cho camera ngoài trời: tính công suất, khoảng cách và chống sét

Cột camera ngoài trời là nơi switch văn phòng chết nhiều nhất: hộp kỹ thuật kín, phơi nắng, nhiệt độ trong hộp vượt 60 °C; cáp mạng chạy dọc cột thu sét lan truyền; tuyến về phòng bảo vệ dài hàng trăm mét. Switch công nghiệp PoE giải quyết cả ba: chịu -40 đến 85 °C, chống sét 6 kV trên cổng, và có khe SFP để đi quang thay cáp đồng.

Tính công suất PoE trước khi chọn model

Cộng công suất thực của từng camera theo datasheet: camera dome 2–4 MP 5–8 W, camera thân có hồng ngoại 8–12 W, camera PTZ 20–30 W, PTZ có sưởi tới 40–60 W. Nhân 1,2 để dự phòng sụt áp trên cáp và dòng khởi động. Cổng PoE G-NET cấp 802.3af 15,4 W hoặc 802.3at 30 W mỗi cổng, nên PTZ có sưởi trên 30 W phải dùng cổng 802.3bt hoặc cấp nguồn riêng.

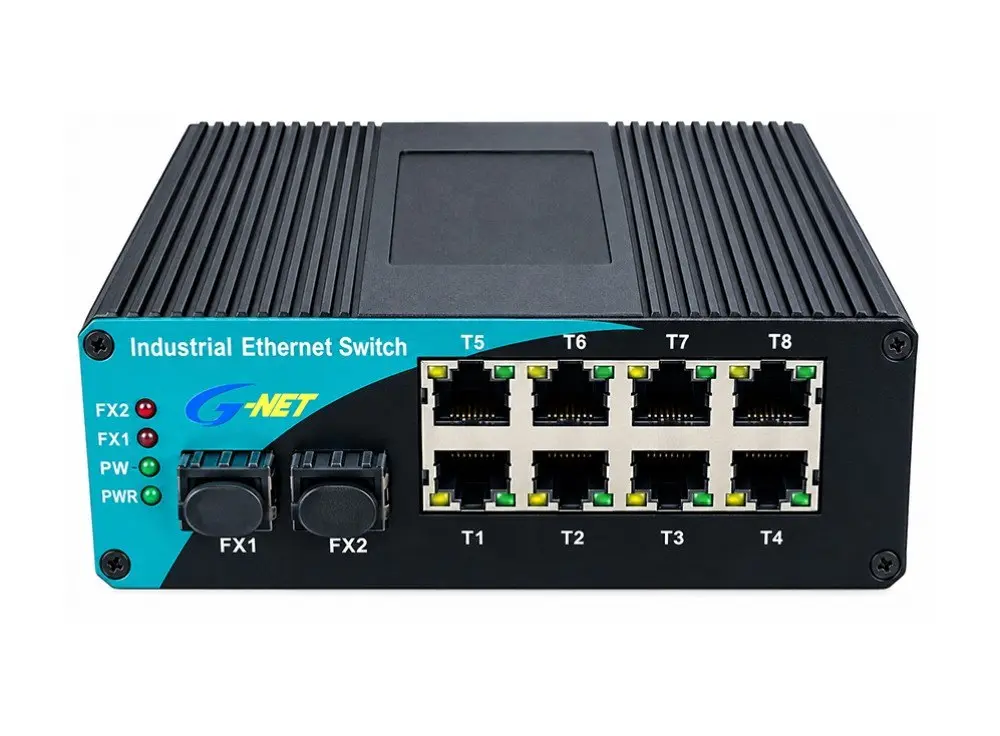

Ví dụ cột 4 camera thân 10 W: tổng 40 W, dự phòng 48 W, chọn G-IES-1GX4GP-SFP (4 cổng PoE) và bộ nguồn 48 V DC ít nhất 60 W (nguồn converter 48 V/1,25 A cho khoảng 60 W). Cột 8 camera dùng G-IES-2GX8GP-SFP với nguồn 48 V trên 120 W.

Khoảng cách: 100 m cáp đồng, sau đó là quang

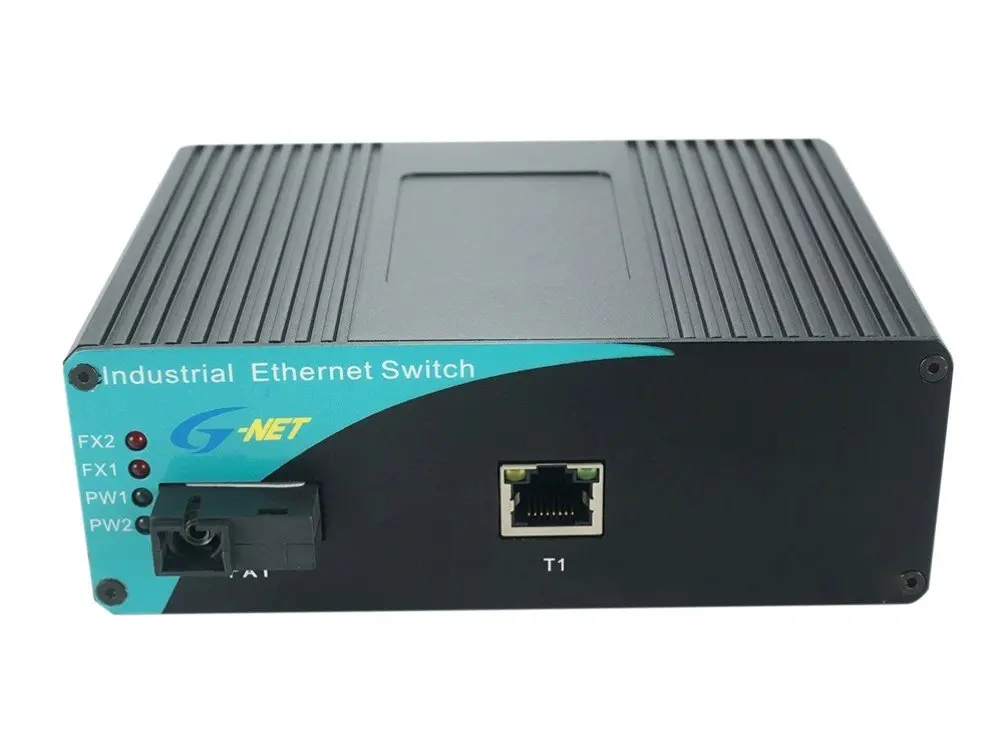

PoE chỉ đi được 100 m cáp đồng theo IEEE 802.3, kể cả dây nhảy hai đầu; thực tế nên dưới 90 m để điện áp cuối tuyến đủ cho camera khởi động hồng ngoại ban đêm. Camera cách switch dưới 90 m thì cắm thẳng; xa hơn, đặt switch PoE tại cột và đi cáp quang từ cột về phòng bảo vệ qua khe SFP: singlemode đi được 10–20 km, không dẫn sét, không sụt áp. Cột chỉ có 1 camera xa thì dùng G-IMC-1GX1GP-SFP (1 cổng PoE + 1 SFP) rẻ hơn.

Chống sét cho cột camera

• Nối vỏ switch về cọc tiếp địa của cột bằng dây từ 2,5 mm²; mạch chống sét 6 kV trên cổng chỉ xả được khi có đường về đất.
• Dùng cáp mạng chống nhiễu F/UTP để đi từ switch tới camera, băng nhôm và dây thoát nhiễu nối đất một đầu tại switch.
• Uplink bằng quang: sét không truyền qua sợi thuỷ tinh, phòng bảo vệ an toàn.
• Bộ nguồn 48 V đặt trong hộp, cấp qua aptomat riêng có chống sét nguồn; đấu cả hai đầu vào nguồn nếu có UPS.

Chọn model theo số camera trên cột

Thiết Bị Mạng có sẵn hàng, giao Hà Nội và TP.HCM trong ngày; xem thêm cáp quang singlemode và dây nhảy quang để hoàn thiện tuyến. Gửi số camera và khoảng cách tới phòng bảo vệ qua Zalo 0522 388 688 để nhận sơ đồ và báo giá.
