Thanh nguồn PDU tủ rack là gì? Chọn số ổ, loại ổ đa năng hay C13/C19, có aptomat và cách đấu hai nhánh

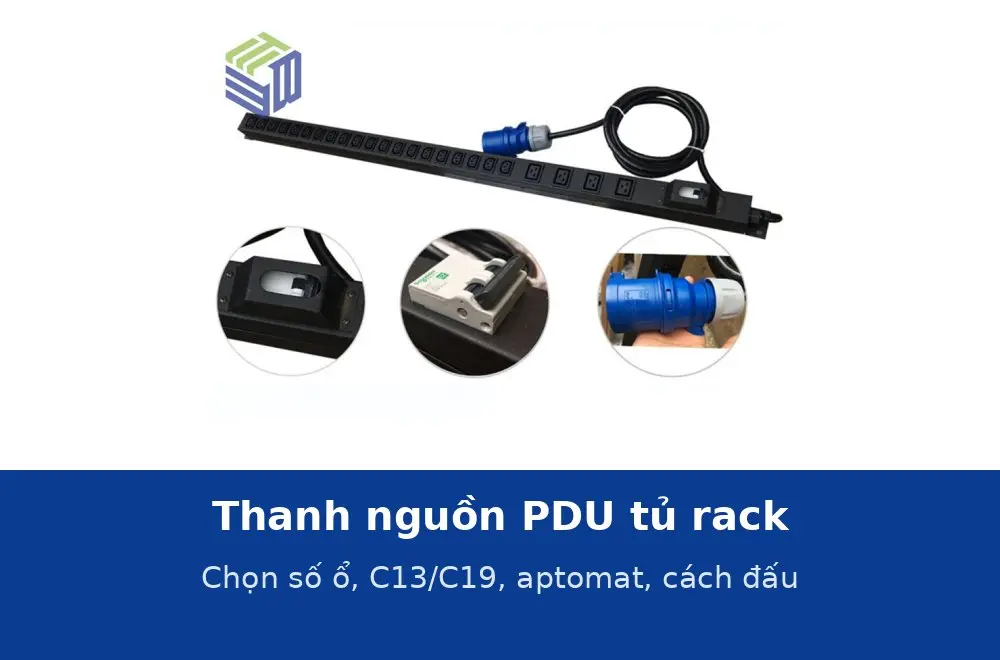

Thanh nguồn PDU (Power Distribution Unit) là dải ổ cắm làm theo cỡ 19 inch để bắt ngang 1U vào tủ rack hoặc dọc theo trụ sau, thay cho ổ nối dân dụng lủng lẳng. Một PDU tốt có vỏ thép, aptomat MCB, ổ cắm đúng chuẩn phích thiết bị (đa năng, C13, C19) và dây nguồn tiết diện đủ tải. Thiết Bị Mạng bán thanh nguồn PDU Unirack 19 inch 1U vỏ thép sơn tĩnh điện.
Chọn số ổ
Đếm phích cắm trong tủ: mỗi switch, router, đầu ghi, converter một ổ; adapter to chiếm hai ổ. Tủ 6U–12U: 6 ổ. Tủ 20U–27U: 8–12 ổ. Tủ 42U máy chủ: 2 PDU dọc 20–24 ổ. Chừa 30% ổ trống.
Ổ đa năng hay C13/C19
| Loại ổ | Thiết bị cắm | Dùng cho |
|---|---|---|
| Ổ đa năng (universal) | Phích dẹt, tròn, 3 chấu của adapter, đầu ghi, router | Tủ mạng văn phòng, cửa hàng |
| IEC C13 | Máy chủ, switch lõi, UPS đầu ra; cáp C14–C13 | Tủ máy chủ, tủ tầng có switch lõi |
| IEC C19 | UPS 3–10 kVA, blade, thiết bị 16 A | Phòng máy |
| Hỗn hợp | Vài ổ C13 + vài ổ đa năng | Tủ tầng có cả switch lõi và thiết bị nhỏ |
Tủ mạng văn phòng dùng ổ đa năng vì adapter switch, đầu ghi là phích dẹt hoặc tròn; tủ máy chủ dùng C13 (máy chủ, switch lõi, UPS đầu ra) và C19 cho UPS trên 3 kVA, blade. Dây từ UPS ra PDU C13 dùng cáp C14–C13 hoặc C20–C19, không cần phích dân dụng.
Có aptomat không
PDU có MCB 16 A hoặc 20 A cắt được sự cố trong tủ mà không nhảy aptomat tầng; PDU 32 A cho tủ máy chủ. MCB không thay được chống sét: SPD đặt ở tủ điện đầu vào. Tổng công suất thiết bị trên PDU không quá 80% dòng MCB: 16 A x 220 V x 0,8 ≈ 2,8 kW.
Ngang 1U hay dọc
PDU ngang 1U cho tủ 6U–27U, mất 1U nhưng dễ với. PDU dọc (0U) gắn trụ sau tủ 36U–42U, không tốn U, 20–24 ổ, mỗi bên tủ một thanh.
Đấu hai nhánh cho máy chủ hai nguồn
Tủ máy chủ dùng hai PDU: PDU A từ UPS, PDU B từ lưới (hoặc UPS thứ hai), đi hai aptomat riêng. Máy chủ hai nguồn cắm nguồn 1 vào A, nguồn 2 vào B; switch một nguồn cắm vào A. Đánh dấu PDU bằng màu dây và nhãn. Tổng tải mỗi PDU dưới 50% để khi mất một nhánh, nhánh còn lại gánh được toàn bộ.
Lắp và an toàn
- Bắt PDU ngang ở U dưới cùng gần UPS; PDU dọc gắn trụ sau, ổ quay về phía thiết bị.
- Dây nguồn PDU tiết diện 2,5 mm² cho 16 A, 4 mm² cho 32 A; cắm vào ổ tường có tiếp địa hoặc đấu trực tiếp aptomat.
- Không nối PDU vào PDU; không cắm điều hoà, máy hút bụi vào PDU tủ.
- Kiểm tra nhiệt độ phích và MCB sau 1 giờ đầy tải, ấm là bình thường, nóng là quá tải.
Cùng PDU, tủ rack cần patch panel, khay và thanh quản lý cáp; xem nhóm phụ kiện tủ rack, tủ mạng và bài phụ kiện tủ rack cần mua kèm.
