Tủ mạng 20U, 27U, 36U, 42U cho phòng máy: chọn độ sâu, tải trọng, quạt và thanh nguồn
Từ 20U trở lên, tủ mạng không còn là cái hộp đựng switch mà là kết cấu chịu 400–500 kg thiết bị, hai đường điện và vài trăm watt nhiệt. Chọn sai độ sâu là máy chủ không đóng được cửa; chọn thiếu quạt là switch PoE tự tắt cổng giữa trưa. Bài này đi qua bốn quyết định: cỡ, độ sâu, làm mát và nguồn, dựa trên thông số tủ Unirack 20U–42U tại Thiết Bị Mạng.
Chọn cỡ theo thiết bị
| Nhu cầu | Tủ | Kích thước (mm) | Tải |
|---|---|---|---|
| Tủ tầng: 2–4 switch, patch panel, UPS 1,5 kVA | 20U D600 | 1120 x 600 x 600 | 400 kg |

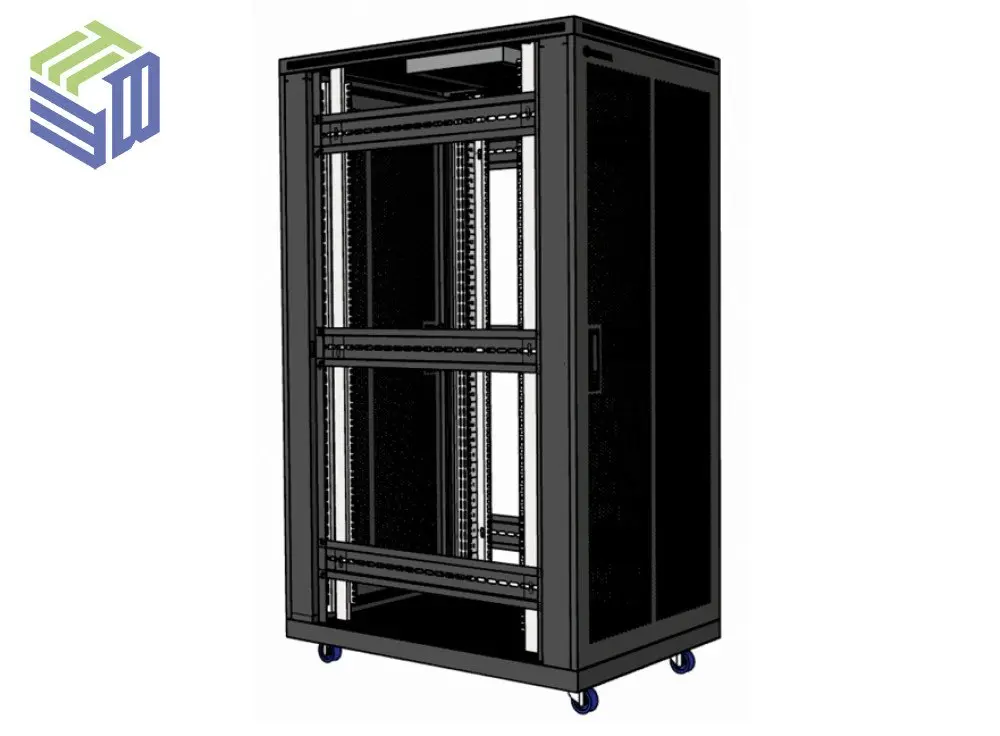

| Tủ tầng lớn hoặc phòng máy nhỏ: 1–2 máy chủ ngắn | 27U D800 | 1420 x 600 x 800 | 500 kg |
| Phòng máy: 3–5 máy chủ, NAS, switch lõi | 36U D1000 | 1820 x 600 x 1000 | 500 kg |
| Phòng máy đầy đủ: 6–10 máy chủ, lưu trữ, UPS 3 kVA | 42U D1000 | 2100 x 600 x 1000 | 500 kg |
Tủ tầng thường dừng ở 20U–27U D600; phòng máy có máy chủ chọn 36U–42U D800/D1000. Số liệu tải trọng và thép lấy từ tab Thông số kỹ thuật: 20U tải 400 kg thép 1,5 mm; 27U–42U tải 500 kg, 36U–42U thép 1,8 mm.
Độ sâu: D600 cho mạng, D1000 cho máy chủ

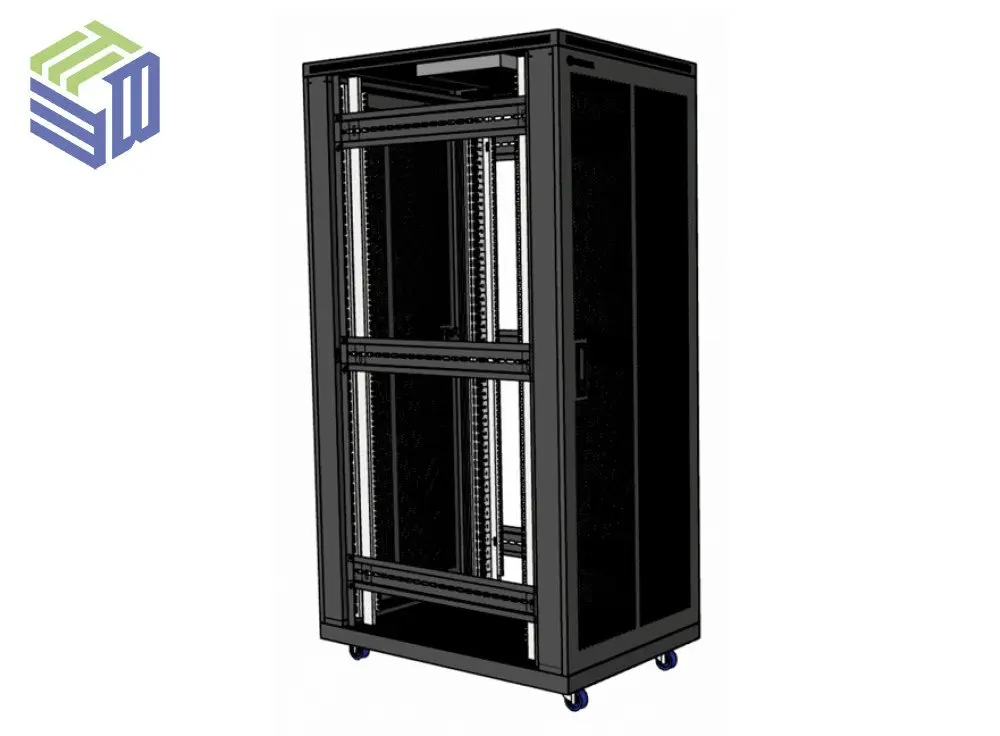

Switch, patch panel, tường lửa, UPS tới 3 kVA sâu dưới 450 mm: D600 (20U D600, 27U D600). Máy chủ 1U–2U tiêu chuẩn sâu 700–750 mm cộng nguồn và cáp phía sau: D1000 (36U D1000, 42U D1000). D800 (36U D800) là mức giữa cho máy chủ ngắn, NAS và khi muốn lắp thanh nguồn dọc phía sau.
Bố trí thiết bị trong tủ
- Đáy tủ: UPS và ắc quy (nặng nhất), giữ trọng tâm thấp.
- Trên UPS: máy chủ, lưu trữ, xếp máy nặng dưới máy nhẹ.
- Giữa tủ (ngang tầm mắt): switch, tường lửa, router để dễ cắm rút.
- Trên cùng: patch panel và thanh quản lý cáp, gần lỗ cáp nóc.
- Chừa 1U trống giữa các thiết bị toả nhiệt lớn; lắp nắp che U trống ở mặt trước để gió đi qua thiết bị chứ không đi vòng.
Làm mát
Tủ 20U có 2 quạt, 36U–42U có 4 quạt 120 mm ở nóc hút nóng lên. Tổng nhiệt ước tính: switch PoE 24 cổng đầy tải 40–60 W, máy chủ 2U 300–500 W, UPS 3 kVA 100 W. Trên 1 kW nhiệt trong tủ kín cửa kính phải có điều hoà phòng máy; cửa lưới tổ ong trước sau cho tủ tầng. Không bịt cửa hông, không để tủ sát tường phía sau.
Nguồn và tiếp địa
Hai thanh nguồn PDU ở hai bên hoặc phía sau, mỗi thanh một nhánh điện qua aptomat riêng; máy chủ hai nguồn cắm mỗi nguồn một thanh. UPS cấp cho thanh chính. Dây tiếp địa 6 mm² từ khung tủ và cửa về thanh tiếp địa phòng, đặc biệt khi dùng cáp F/UTP. Tủ 42U đầy máy chủ dùng chân tăng chỉnh thay bánh xe, sàn chịu 500 kg/m².
Phụ kiện nên mua cùng
Thanh nguồn PDU 6–12 ổ, thanh quản lý cáp ngang cho mỗi switch, khay cố định cho thiết bị không gắn rack, ốc lồng M6 (50 bộ cho tủ 42U), nắp che U trống, patch panel 24 cổng. Xem nhóm tủ mạng và phụ kiện tủ rack; giao lắp Hà Nội, TP.HCM trong ngày.
