Virtual Chassis trên switch Juniper là gì? Cách xếp chồng EX2300, EX4100 và những lưu ý
Virtual Chassis (VC) là cơ chế ghép nhiều switch Juniper thành một thiết bị luận lý: một địa chỉ quản trị, một cấu hình, một bảng chuyển mạch. Nhờ đó tầng có 3 switch 48 cổng vẫn chỉ là một thiết bị khi cấu hình VLAN, và uplink từ các switch có thể gộp thành một liên kết dự phòng.
Nguyên lý và lợi ích
- Quản trị: một phiên cấu hình cho cả stack, giảm sai lệch cấu hình giữa các switch.
- Dự phòng: một thành viên hỏng, các thành viên còn lại tiếp tục chuyển mạch; vai trò master chuyển sang thiết bị khác.
- Gộp uplink: LAG qua nhiều thành viên, mất một switch vẫn còn đường lên.
- Mở rộng: thêm switch vào stack thay vì thiết kế lại tầng.
Số thành viên và liên kết theo dòng
| Dòng | Số thành viên / hỗ trợ | Cổng dùng cho VC | Model |
|---|---|---|---|

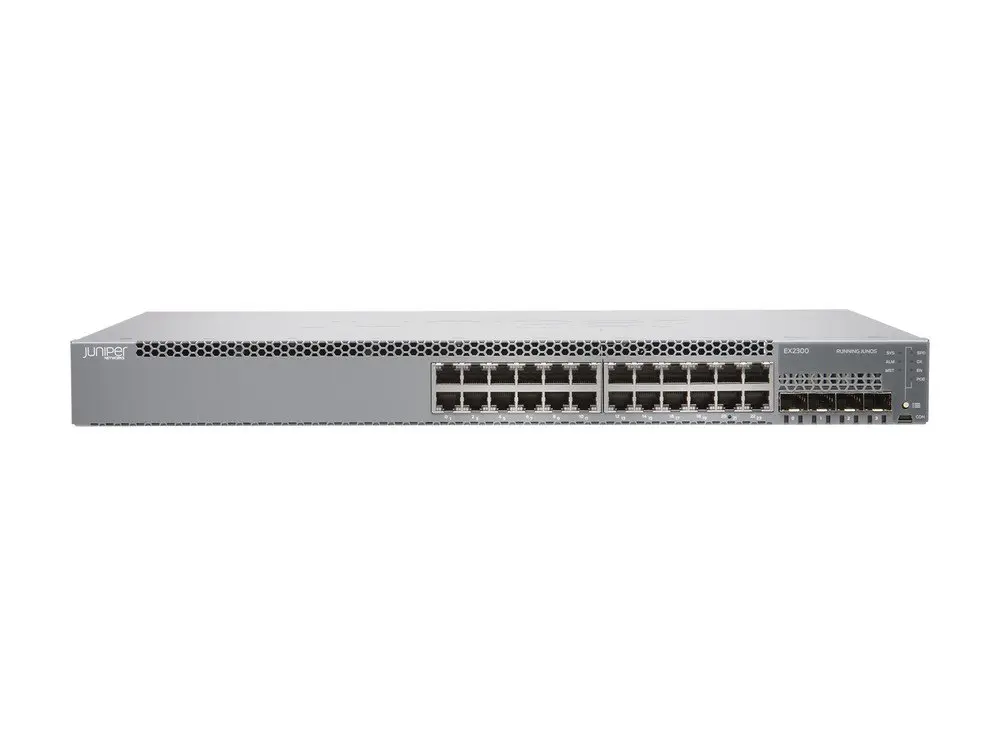

| EX2300 | Tối đa 10 thành viên | Cổng uplink SFP/SFP+ | EX2300-24T, EX2300-24T-VC |
| EX2300-C (compact) | Có, liên kết 40 Gbps | 2 x 1/10GbE SFP+ | EX2300-C-12T, C-12T-VC |
| EX4100 | Có | 4 x 25G SFP28 (VC hoặc uplink) | EX4100-24T |
| EX4100-F | Có | 4 x 10G SFP+ (VC) | EX4100-F-24T |
| EX4400 | Có | 2 x 100G QSFP28 (uplink hoặc VC) | EX4400-24T |
Theo tab Thông số kỹ thuật: EX2300-24T hỗ trợ Virtual Chassis tối đa 10 thành viên; bản compact EX2300-C-12T có liên kết Virtual Chassis 40 Gbps; EX4100-24T dùng 4 cổng 25G SFP28 cho Virtual Chassis hoặc uplink; EX4400-24T dùng 2 cổng 100G QSFP28 cho uplink hoặc Virtual Chassis.
Thiết kế stack đúng
- Cùng dòng, cùng phiên bản Junos: các thành viên phải cùng dòng và nên cùng phiên bản phần mềm trước khi ghép.
- Đấu vòng: nối các thành viên thành vòng kín (ring) thay vì chuỗi, để đứt một liên kết stack vẫn còn đường.
- Uplink phân tán: mỗi uplink đặt trên một thành viên khác nhau, gộp LAG về switch lõi.
- Vị trí master: đặt ưu tiên master cho thiết bị ổn định nhất, tránh bầu lại khi bảo trì.
- Nhãn và sơ đồ: ghi số thành viên trên thân máy để khi thay thiết bị không cắm nhầm vị trí.
Những lưu ý hay bị bỏ qua
- Nâng cấp Junos áp dụng cho cả stack: cần cửa sổ bảo trì vì các thành viên khởi động lại.
- Cáp và module dùng cho liên kết VC chiếm cổng uplink trên một số dòng, cần tính khi quy hoạch cổng.
- Stack quá dài (nhiều thành viên chuỗi) làm tăng độ trễ giữa hai đầu; ưu tiên vòng kín và số thành viên vừa phải.
- Khi thay thiết bị hỏng, cấu hình được đồng bộ tự động, nhưng phải giữ đúng thứ tự thành viên.
Xem thêm các model EX2300, Juniper EX4400 và uplink 100G và nhóm Juniper EX2300, Juniper EX4100; Thiết Bị Mạng tư vấn thiết kế stack theo số cổng và uplink.
