Switch Ruijie RG-ES118FGS-LP

RG-ES118FGS-LP là switch gì?

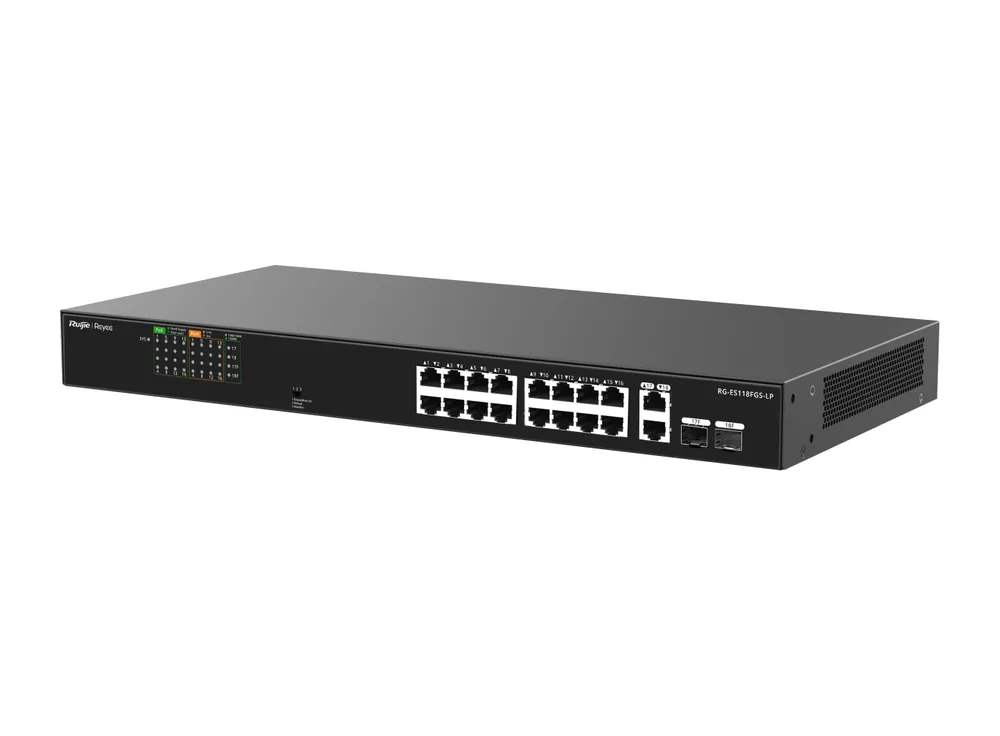

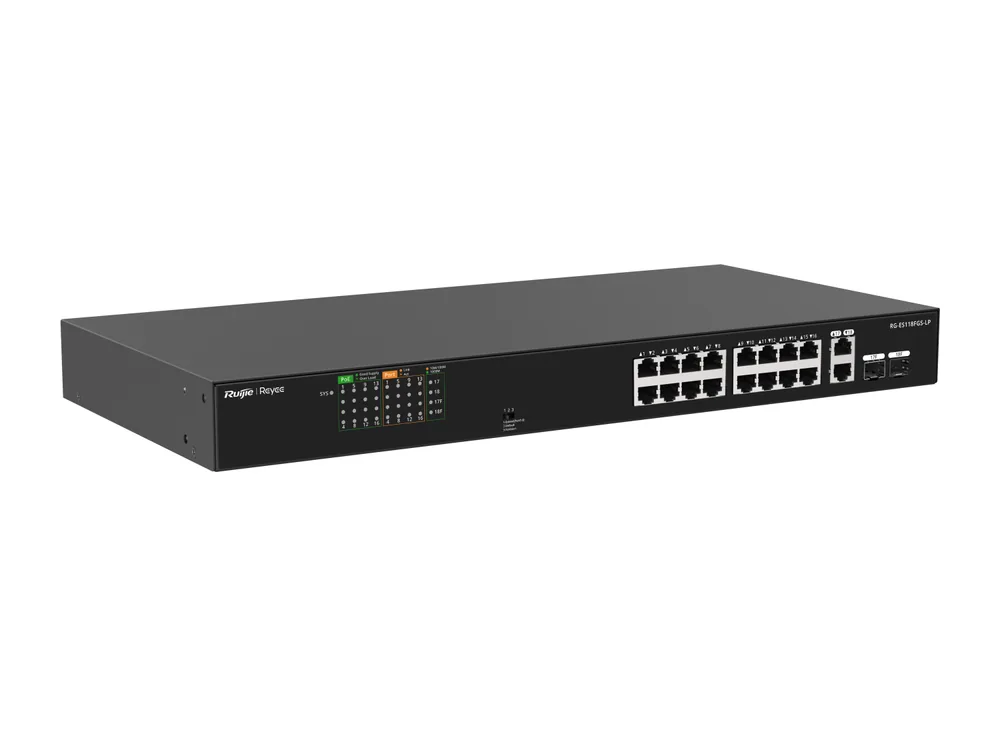

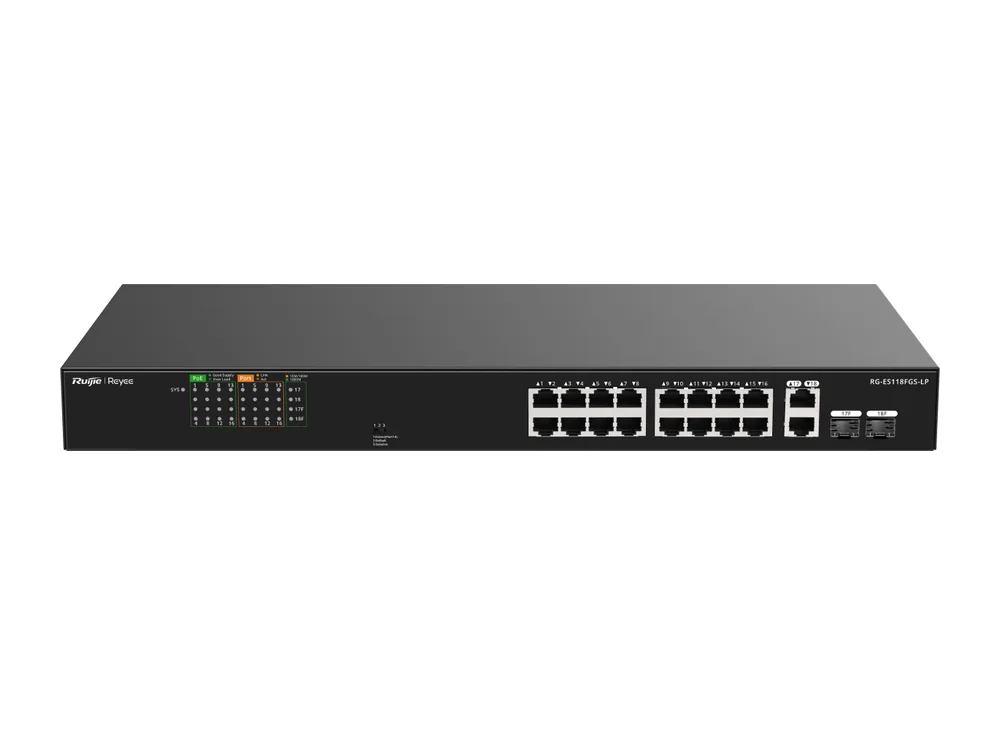

Ruijie Reyee RG-ES118FGS-LP thuộc loại switch không quản lý (unmanaged), vỏ kim loại, lắp vào tủ rack. Mười sáu cổng RJ45 Fast Ethernet (10/100 Mbps) đều phát PoE/PoE+, chia nhau 120 W; ngoài ra có hai cổng combo GE, mỗi cổng chọn dùng đầu RJ45 hoặc khe SFP. Tài liệu lắp đặt ghi mọi cổng đều chuyển tiếp ở tốc độ đường truyền (line-rate), ứng dụng được cho an ninh giám sát và triển khai hotspot Wi-Fi.

Datasheet (12/05/2026) đặt tên “16-Port 10/100 Mbps with 2-Port 10/100/1000 Mbps, 2 Combo Ports Unmanaged PoE Switch”, xếp vào nhóm Layer 2, và nêu các ý chính: thấy được trên Ruijie Cloud tuy không quản lý; mạng CCTV thông minh, bảo mật; PoE quản lý thông minh; thiết kế chất lượng cao; hợp với nhiều kịch bản. Tài liệu lắp đặt kể thêm các nơi dùng: khách sạn, văn phòng, campus, khu dân cư thông minh và doanh nghiệp vừa, nhỏ. Trang hãng tiếng Việt minh hoạ bằng văn phòng tại nhà, quán cà phê, bán lẻ, giám sát ngoài trời.

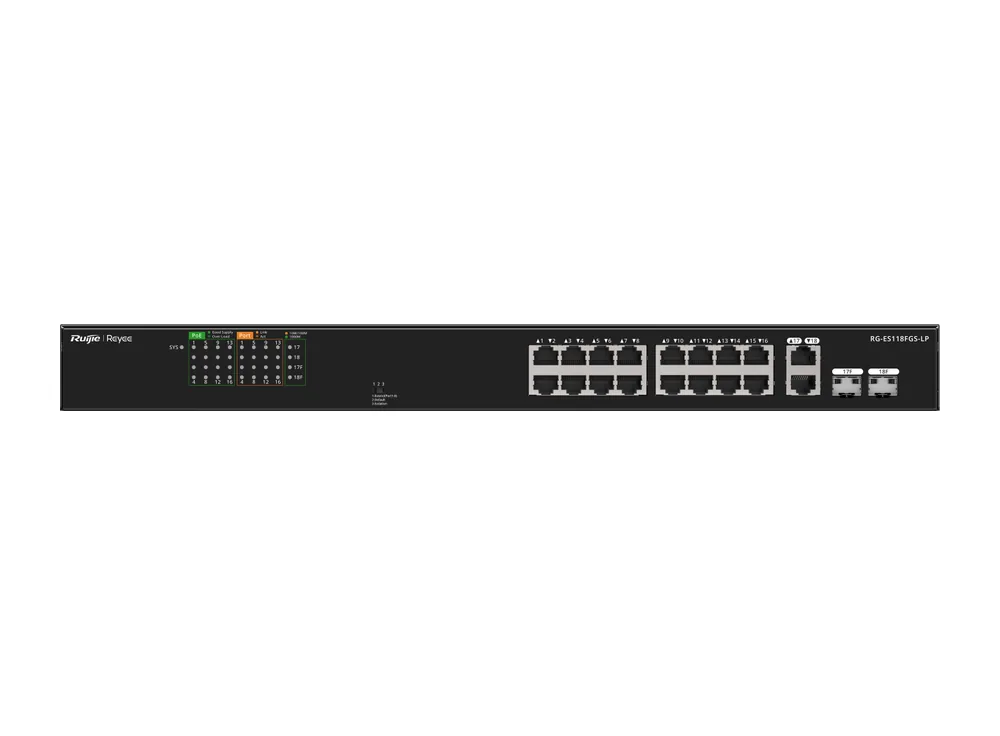

Bố trí cổng

Ở cổng combo, tài liệu lắp đặt lưu ý phần quang và phần đồng không chạy cùng lúc. Datasheet đếm tổng 18 cổng RJ45, 2 cổng quang, 2 cổng combo. Năng lực chuyển mạch 7,2 Gbps, chuyển tiếp 5,3 Mpps; 8.000 địa chỉ MAC; khung tối đa 2.048 byte; flash 4 MB. Có flow control trên cổng và cô lập cổng; LLDP, LLDP-MED, snooping IGMP, ping, traceroute, ICMPv6 đều không có. Giới hạn camera hãng đề xuất: 40 chiếc (200W H265) hay 20 chiếc (400W H265).

Module cho khe SFP

Phụ lục tài liệu lắp đặt liệt kê một số module Mini-GBIC (SFP) GE tham khảo cho khe SFP. Vài dòng tiêu biểu: Mini-GBIC-SX bước sóng 850 nm trên sợi đa mode, 220 m tới 550 m tuỳ lõi 62,5 hay 50 µm và băng thông sợi; Mini-GBIC-LX 1310 nm sợi đơn mode, 10 km; Mini-GBIC-LH40 1310 nm, 40 km; Mini-GBIC-ZX50, ZX80, ZX100 cho 50, 80, 100 km; Mini-GBIC-GT dùng cáp đồng CAT 5 UTP, 100 m. Theo Ruijie, module quang của hãng tương thích dòng RG-ES và RG-NBS – xem các mã ở mục module SFP 1Gb.

PoE 120 W cho 16 cổng

Theo tài liệu lắp đặt, 16 cổng 100M theo chuẩn IEEE 802.3at, đồng thời tương thích ngược 802.3af; máy tự phát hiện thiết bị nhận điện hợp chuẩn và đưa điện tới nó qua dây mạng. Ngân sách chung 120 W; bảng thông số của tài liệu lắp đặt ghi mỗi cổng tới 30 W, trang sản phẩm viết “Lên đến 30 W”. Chân cấp: 1–2 dương, 3–6 âm. Datasheet ghi PoE watchdog: có; trang sản phẩm có mục “Tự động Khôi phục PoE”.

Đèn PoE Status: xanh đứng – PoE đang bật; xanh nháy – quá tải PoE; tắt – không cấp. Đèn System Status: tắt = chưa có điện, sáng = có điện. Mức tiêu thụ tối đa của máy theo datasheet: 10 W lúc chưa cấp PoE, 130 W lúc PoE chạy hết công suất.

Gạt DIP chọn Default, Extend hoặc Isolation

Hai chỗ vênh giữa các nguồn của hãng. Dải cổng của Extend: datasheet và bảng thông số trong tài liệu lắp đặt ghi cổng 1–8, còn bảng mô tả mặt trước của tài liệu đó ghi cổng 1–16; bài theo datasheet. Khoảng cách: trang sản phẩm in 250 m, datasheet ghi 200 m; tài liệu lắp đặt cho biết 200 m là mức ổn định, 250 m là số đo phòng thí nghiệm với cáp Cat5e trở lên. Điều kiện tài liệu đặt ra cho truyền xa: cáp Cat5e hoặc tốt hơn có trở kháng dưới 25 ohm mỗi 100 m, thiết bị phía bên kia cũng có truyền xa, nguồn cấp 54 V; cổng PoE bật truyền xa còn 10 Mbps.

So với các mã cùng dòng

Lắp rack, nguồn điện, môi trường

Vỏ bằng kim loại, rộng 440 mm, sâu 214,9 mm, cao 44 mm; khối lượng 2,46 kg, đóng thùng 3 kg. Mục Mounting options của datasheet ghi Rack, bảng thông số trong tài liệu lắp đặt ghi Desk/Rack – bài theo datasheet. Tài liệu hướng dẫn gắn vào tủ 19 inch chuẩn EIA: mỗi bên thân máy bắt một tai hình L bằng ba vít M4 × 8 mm (hai tai, sáu vít có trong hộp); đưa máy vào tủ ở tư thế nằm ngang, siết đầu còn lại của tai vào trụ có lỗ vuông bằng 4 vít M6 cùng 4 đai ốc lồng do khách tự lo.

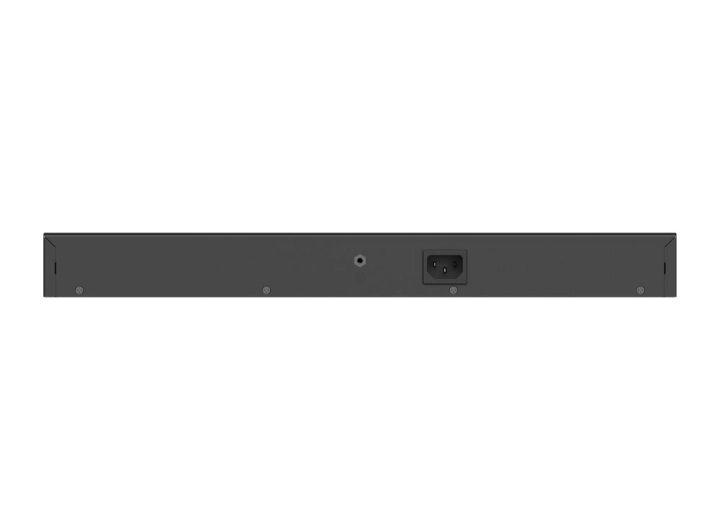

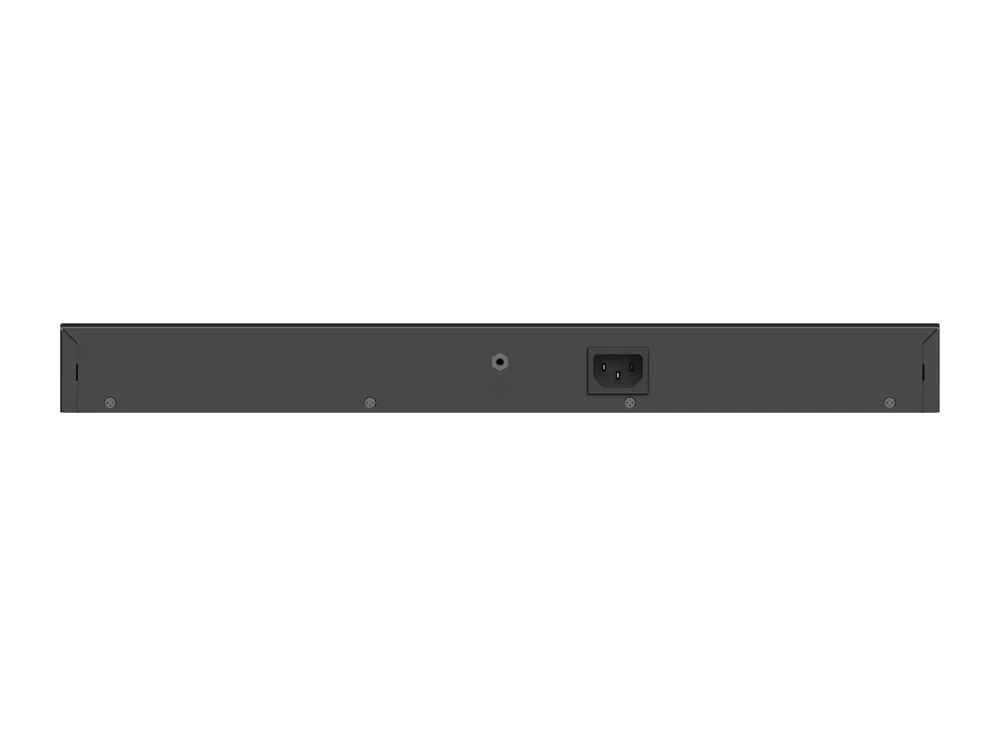

Datasheet ghi Fanless design, Natural cooling, Acoustic noise dưới 40 dB (25 °C). Tài liệu dặn để trống ít nhất 10 cm xung quanh và vệ sinh bụi định kỳ ba tháng. Nguồn cố định nhận AC 100–240 V 50/60 Hz, giới hạn 90–264 V 47–63 Hz, dòng 3 A; dòng rò xuống đất tối đa 3,5 mA theo tài liệu lắp đặt. Mặt sau có cọc tiếp địa và ổ cắm AC; cáp tiếp địa không đi kèm, cần mua riêng. Khi dây điện AC kéo từ ngoài trời vào, tài liệu yêu cầu cắm qua ổ chống sét lan truyền bên ngoài; thiết bị này không kèm theo máy. Trong hộp: thân máy, 2 giá L gắn rack, 6 vít đầu chìm M4 × 8 mm, 1 dây điện dài 1,8 m và sách hướng dẫn.

Nhiệt độ hoạt động 0–45 °C, lưu kho -40 °C … +70 °C; ẩm độ hoạt động 10–90 % RH, lưu kho 5–95 % RH (không đọng nước); cao độ -500 … 5.000 m. Bảo vệ xung: cổng dịch vụ ±4 kV common mode; đầu nguồn ±6 kV cho cả common mode lẫn differential mode. ESD: không khí 8 kV, tiếp xúc 6 kV. Cổng dịch vụ và đầu nguồn cắm nóng được; MTBF 200.000 giờ. Chứng nhận CE, CB; an toàn IEC 62368-1, EN 62368-1; EMC gồm EN 61000-3-3, EN IEC 61000-3-2, EN 300 386, EN 55035 và EN 55032. Tài liệu cảnh báo máy có thể gây nhiễu sóng vô tuyến trong khu dân cư và cần để xa tầm tay trẻ em.

Đưa lên sơ đồ Ruijie Cloud

Trang hãng lưu ý: switch không quản lý chỉ hiện trên Ruijie Cloud khi cùng mạng có ít nhất một switch được quản lý. Theo tài liệu lắp đặt, thiết bị quản lý có thể là router EG, switch ES2 hoặc NBS của Reyee, ví dụ RG-ES220GS-P. Trong trang Topology, chọn thiết bị quản lý đang có, chọn Scan to Add để quét QR của RG-ES118FGS-LP hoặc Manually Add rồi chọn model và cổng uplink.

Báo giá RG-ES118FGS-LP

Sản phẩm báo giá theo yêu cầu – xin liên hệ hotline hoặc email. Switch không quản lý khác của Ruijie ở mục switch Ruijie SOHO; toàn bộ thiết bị ở danh mục thiết bị mạng Ruijie.
