Bánh xe, chân tăng chỉnh, ray trượt và ốc lồng tủ rack: chọn đúng loại và lắp đúng cách
Tủ rack lắc, máy chủ kẹt ray, ốc toét ren: ba lỗi này đều đến từ phụ kiện cơ khí chọn sai hoặc lắp sai. Bài này đi qua bốn thứ: bánh xe, chân tăng chỉnh, ray trượt và ốc lồng, áp dụng cho tủ Unirack 15U–42U tại Thiết Bị Mạng.
Bánh xe hay chân tăng chỉnh
| Loại | Dùng cho | Tải | Lưu ý |
|---|---|---|---|
| Bánh xe có khoá | Tủ 15U–27U, cần dịch tủ khi bảo trì | 150–250 kg mỗi bộ 4 | Khoá 2 bánh trước; không đẩy tủ đầy qua ngưỡng cửa |
| Chân tăng chỉnh M12 | Tủ 36U–42U đầy máy chủ, sàn không phẳng | 500 kg+ | Cân bằng 4 chân, kiểm tra thuỷ bình |
| Cả hai | Phòng máy hay đổi bố trí | Theo chân tăng khi hạ | Đẩy bằng bánh xe, khoá bằng chân tăng |

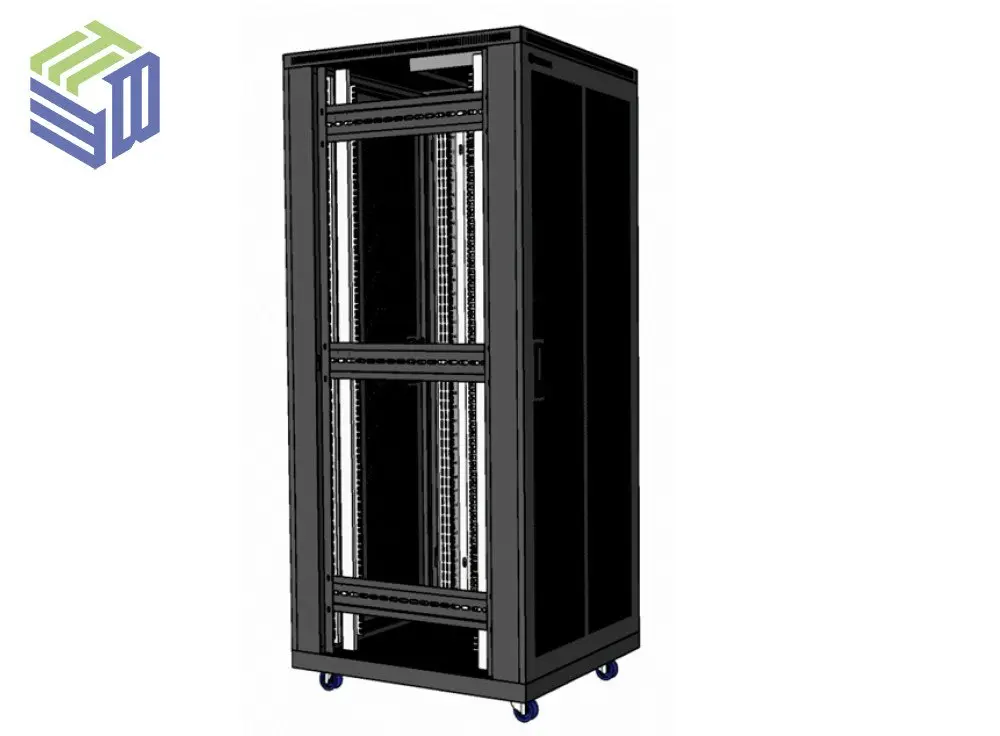

Tủ 15U D600 và 20U D600 giao kèm bánh xe theo cấu hình; tủ 36U–42U (42U D1000) nên dùng chân tăng khi đầy máy chủ. Nhiều tủ lắp cả hai: bánh xe để đẩy vào vị trí, rồi vặn chân tăng xuống chạm sàn để khoá và cân bằng.
Lắp bánh xe và chân tăng
- Lật tủ rỗng nằm nghiêng trên bìa lót, bắt 4 bánh xe (2 có khoá phía trước) hoặc 4 chân tăng M12 vào lỗ đáy, siết đủ lực.
- Dựng tủ, đẩy vào vị trí, khoá bánh xe; với chân tăng, vặn từng chân tới khi thuỷ bình ngang bằng cả hai chiều và bốn chân đều chạm.
- Chỉ lắp thiết bị sau khi tủ đã cân; tủ đầy thiết bị không được đẩy bằng bánh xe qua ngưỡng cửa hoặc sàn nghiêng.
Ray trượt và thanh đỡ L cho máy chủ
Máy chủ 1U–2U nặng 15–30 kg bắt buộc có đỡ phía sau: ray trượt theo hãng máy chủ (kéo ra bảo trì) hoặc thanh L đa năng bắt ray trước và sau. Ray trượt cần tủ 4 ray, khoảng cách ray trước sau chỉnh theo ray (thường 700–750 mm), tủ D1000. Lắp ray vào tủ trước, khớp chốt, rồi hai người đẩy máy chủ vào; kiểm tra khoá ray trước khi kéo ra lần đầu. Thanh L rẻ hơn, hợp máy chủ ít khi tháo.
Ốc lồng M6 và vít
Ray lỗ vuông dùng ốc lồng M6 (cage nut) lồng từ mặt sau lỗ bằng dụng cụ móc; ray lỗ ren dùng vít M6 trực tiếp. Mỗi thiết bị 1U 4 bộ, đặt ở lỗ trên và dưới của U (không dùng lỗ giữa). Vít M6 x 16 mm có long đen nhựa để không trầy mặt thiết bị; siết vừa tay, không dùng máy bắn vít. Ốc lồng lệch U là nguyên nhân thiết bị bắt nghiêng, cong tai.
Lỗi hay gặp
| Hiện tượng | Nguyên nhân | Cách sửa |
|---|---|---|
| Tủ lắc, kêu khi đóng cửa | Bánh xe không khoá, chân tăng chưa chạm đều | Khoá bánh, vặn chân tăng cân 4 góc |
| Máy chủ kéo ra bị kẹt | Khoảng ray trước sau sai, ray không khớp chốt | Chỉnh ray sau theo ray trượt, khớp chốt trước khi đẩy máy |
| Thiết bị bắt nghiêng, cong tai | Ốc lồng lệch U, dùng lỗ giữa | Bắt lỗ trên và dưới của cùng U, hai bên cùng số |
| Ren ốc lồng toét | Bắn vít bằng máy, vít sai bước | Vít M6 đúng bước, siết tay |
| Máy chủ xệ về phía trước | Chỉ bắt tai trước, không có thanh L/ray | Thêm thanh L hoặc ray trượt bắt ray sau |
Phụ kiện cơ khí bán kèm tủ tại Thiết Bị Mạng; xem nhóm phụ kiện tủ rack, bài phụ kiện tủ rack cần mua kèm và tủ mạng 20U–42U cho phòng máy.
