Bộ chuyển đổi nguồn DC-DC 220VDC/48VDC là gì và dùng ở đâu?
Bộ chuyển đổi nguồn DC-DC (converter) nhận điện một chiều ở một mức điện áp và đưa ra điện một chiều ở mức khác. Loại phổ biến trong hạ tầng viễn thông là 220VDC sang 48VDC, với các mức dòng 10A, 20A và 30A.
Vì sao hạ tầng viễn thông dùng nguồn một chiều
| Lý do | Nội dung | Lợi ích |
|---|---|---|
| Dự phòng bằng ắc quy | Ắc quy nối thẳng vào thanh cái, không cần chuyển mạch | Mất điện lưới không có khoảng gián đoạn |
| Ít khâu biến đổi | Thiết bị lấy thẳng nguồn một chiều | Giảm tổn hao và giảm điểm hỏng |
| Độ tin cậy | Ít thành phần hơn hệ xoay chiều có bộ lưu điện | Phù hợp trạm không người trực |
| An toàn | Điện áp thấp hơn ở đầu tải | Giảm rủi ro khi thao tác |
| Chuẩn ngành | Thiết bị viễn thông thiết kế theo 48V | Đồng bộ với hạ tầng sẵn có |
Nguyên lý và đặc điểm
Bộ chuyển đổi dùng công nghệ chuyển đổi tần số cao. Nhờ đó thiết bị có kích thước nhỏ và khối lượng nhẹ hơn so với cách biến đổi truyền thống, đồng thời ổn định điện áp đầu ra với độ chính xác cao, nhiễu đầu ra thấp và khả năng chống nhiễu tốt. Đây là các đặc điểm quan trọng vì thiết bị viễn thông rất nhạy với dao động nguồn và nhiễu.
Các mức dòng và cách chọn
| Mức dòng | Công suất tương ứng | Phù hợp |
|---|---|---|
| 10A | Khoảng 480 W ở 48V | Một vài thiết bị nhỏ trong tủ |
| 20A | Khoảng 960 W ở 48V | Tủ thiết bị vừa |
| 30A | Khoảng 1440 W ở 48V | Tủ nhiều thiết bị hoặc có dự phòng |
| Cách tính | Cộng công suất mọi thiết bị, chia 48V ra dòng cần | Cộng dự phòng 30% |
| Nguyên tắc | Chọn mức dòng cao hơn nhu cầu tính được | Tránh chạy sát ngưỡng liên tục |
Dùng ở đâu
- Trạm viễn thông: hệ thống nguồn của trạm thường là một chiều 48V, mọi thiết bị đều lấy nguồn từ thanh cái chung.
- Phòng máy của nhà mạng: thiết bị truyền dẫn, thiết bị chuyển mạch dùng nguồn 48V.
- Tủ thiết bị ngành điện: hệ thống điều khiển và bảo vệ trong trạm biến áp thường có thanh cái một chiều 220V, cần hạ xuống 48V cho thiết bị truyền thông.
- Hệ thống có ắc quy dự phòng lớn: lấy điện trực tiếp từ dàn ắc quy, không qua bộ lưu điện trung gian.
- Trạm ngoài trời, trạm không người trực: nguồn một chiều đơn giản và ít điểm hỏng hơn.
Thiết bị mạng có bản nguồn một chiều

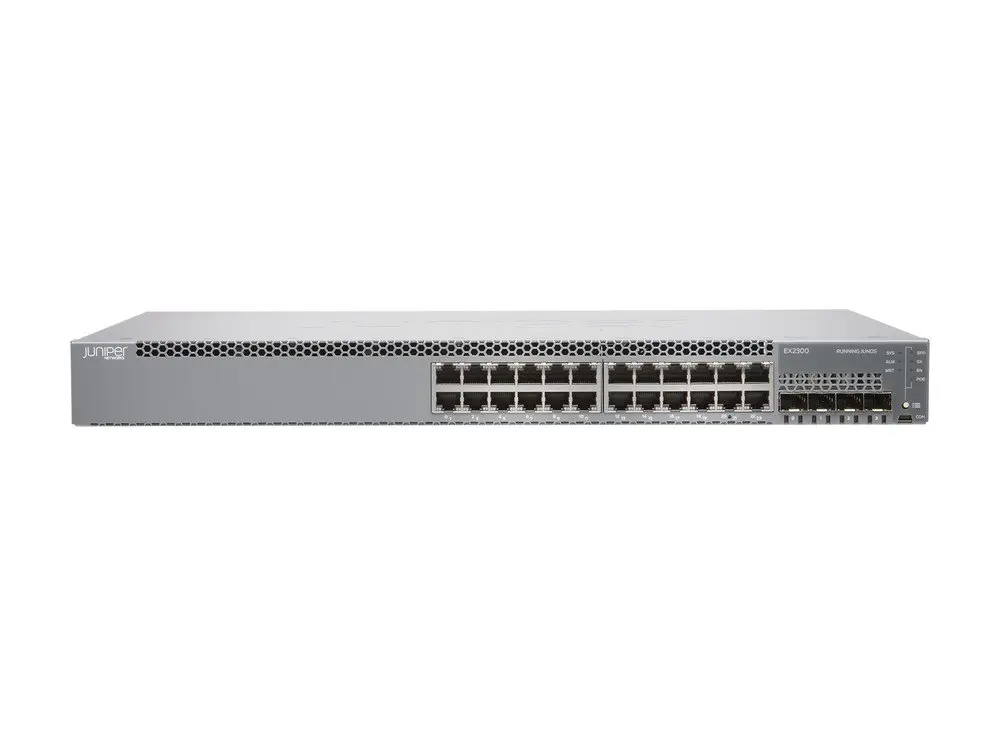

Nhiều switch doanh nghiệp có bản dùng nguồn DC để lắp vào các tủ này, ví dụ Juniper EX2300-24T-DC, Juniper EX4600-40F-DC-AFI và EX4650-48Y-DC-AFI. Khi hệ thống đã có thanh cái một chiều, chọn bản DC giúp bỏ được một khâu biến đổi và giảm điểm hỏng.
Khác biệt với bộ nguồn thông thường
| Tiêu chí | Bộ chuyển đổi DC-DC | Bộ nguồn AC-DC thông thường |
|---|---|---|
| Đầu vào | Điện một chiều 220V | Điện xoay chiều 220V |
| Đầu ra | Điện một chiều 48V | Điện một chiều theo thiết bị |
| Dùng ở đâu | Tủ nguồn một chiều của trạm | Ổ cắm điện thông thường |
| Dự phòng | Ắc quy nối thẳng thanh cái | Bộ lưu điện riêng |
| Lắp đặt | Đấu vào thanh cái, có aptomat riêng | Cắm vào ổ điện |
Xem thêm tính công suất và chọn mức dòng, lắp đặt và đấu nối nguồn một chiều và nhóm bộ chuyển đổi nguồn, tủ mạng.
