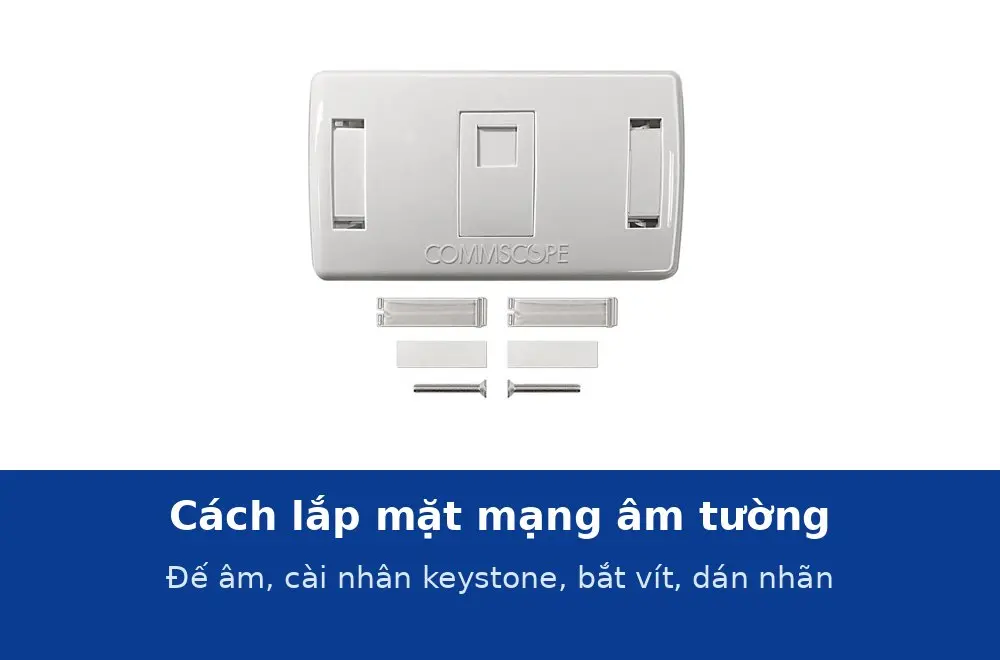

Cách lắp mặt mạng âm tường: đế âm, chừa cáp, cài nhân keystone, bắt vít, dán nhãn và lỗi thường gặp
Ổ mạng trên tường hỏng sớm thường vì lắp: cáp gập gắt trong đế nông, nhân cài ngược chiều làm chốt cài hướng lên hứng bụi, vít siết quá làm mặt vênh và nhân lỏng. Bảy bước dưới đây áp dụng cho mặt mạng CommScope và LS, cả kiểu vuông 86 và chữ nhật.
Bước 1. Kiểm tra đế âm
Đo khoảng cách hai lỗ vít: 60 mm là đế vuông 86 (dùng mặt vuông CommScope), 83,3 mm là đế single gang (dùng mặt chữ nhật CommScope hoặc LS). Đế phải sâu tối thiểu 40 mm để chứa nhân (sâu 29 mm) và vòng cáp; đế nông 30 mm dùng được với mặt mỏng và nhân ngắn nhưng phải gập cáp cẩn thận. Đế mới lắp nên đặt cao 300–400 mm khỏi sàn, cùng cao độ ổ điện.
Bước 2. Chừa cáp và nhấn nhân
Kéo cáp dư 20–30 cm ra khỏi đế, dán nhãn tạm số cổng. Nhấn nhân Cat6 theo T568B, cách làm ở bài cách nhấn nhân mạng. Nhấn xong đậy nắp IDC.
Bước 3. Cài nhân vào mặt
Từ mặt sau của mặt mạng, đưa ngàm dưới của nhân vào trước rồi ấn ngàm trên tới khi "tách". Chiều: ổ RJ45 có chốt cài quay xuống dưới (hoặc sang bên với mặt đặt ngang) để bụi không rơi vào tiếp điểm. Mặt 2 cổng: cổng mạng bên trái, thoại/dự phòng bên phải, thống nhất toàn công trình.
Bước 4. Gập cáp vào đế
Cuộn cáp dư thành vòng bán kính tối thiểu 25 mm (4 lần đường kính Cat6), không gập gắt góc 90°; đẩy vòng cáp vào đế trước, nhân vào sau. Đế nông: gập chữ S nhẹ, không nhét cáp dưới nhân.
Bước 5. Bắt vít
Đặt mặt thẳng bằng thuỷ bình nhỏ hoặc theo mép ổ điện, bắt 2 vít K4 kèm theo; siết tay tới khi mặt sát tường, không dùng máy bắn vít; siết quá làm mặt vênh, nhân lỏng và nứt mép. Mặt vuông CommScope có nắp che bụi trượt: kiểm tra trượt êm sau khi siết.
Bước 6. Dán nhãn
Nhãn giấy in số cổng trùng số cổng patch panel ("A-05"), lồng vào ô nhãn, đậy nắp nhãn. Không viết tay bút bi lên mặt.
Bước 7. Test
Cắm dây nhảy từ ổ vào máy test, đầu kia tại patch panel: 8 đèn đúng thứ tự; tuyến quan trọng đo chứng nhận. Chụp ảnh ổ và nhãn cho hồ sơ bàn giao.
Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Cách sửa |
|---|---|---|
| Mặt vênh, hở mép | Siết vít quá, đế lệch | Nới vít, kê đệm, siết tay |
| Nhân lỏng, rơi vào đế | Cài chưa hết ngàm hoặc sai kiểu keystone | Cài lại tới khi tách, dùng nhân cùng chuẩn |
| Chập chờn sau vài tháng | Cáp gập gắt trong đế nông, bụi vào cổng | Cuộn cáp bán kính 25 mm, chốt quay xuống, nắp che bụi |
| Không bắt được vít | Mặt vuông lắp đế chữ nhật hoặc ngược lại | Đo lỗ vít 60 hay 83,3 mm rồi mua đúng kiểu |
| Nhãn mờ, không tìm được cổng ở tủ | Viết tay, không trùng patch panel | In nhãn, đánh số theo panel |
