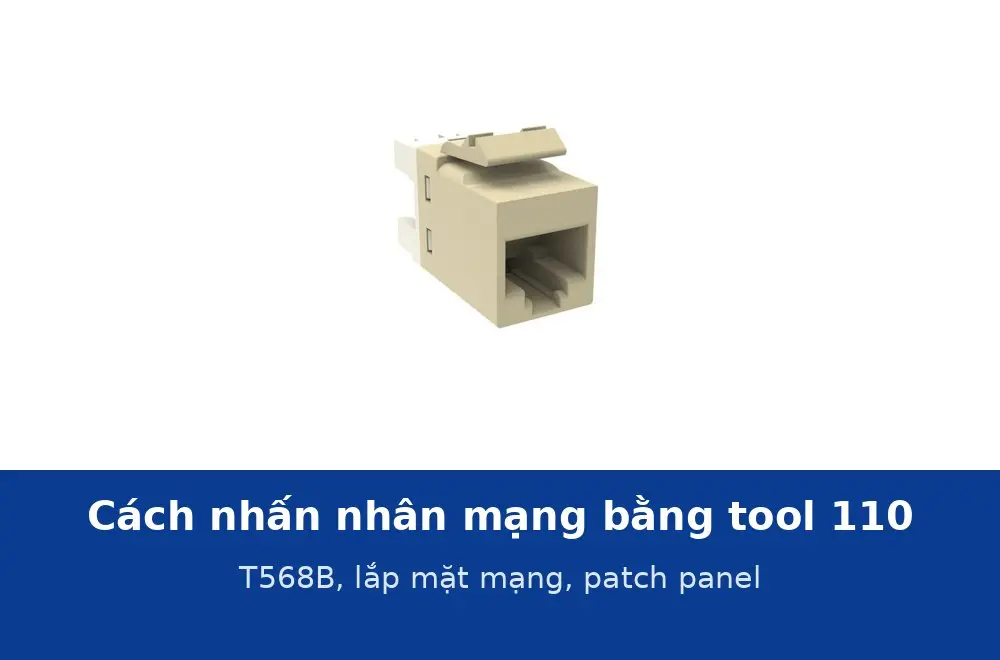

Cách nhấn nhân mạng bằng tool 110 theo T568B và lắp vào mặt mạng, patch panel đúng chuẩn
Nhấn nhân mạng nhanh hơn bấm hạt và ít lỗi hơn, với điều kiện có tool 110 tốt và không tháo xoắn quá dài. Bảy bước dưới đây theo tài liệu CommScope, LS, Panduit cho nhân keystone nhấn bằng tool; nhân toolless nói ở cuối.
Dụng cụ
- Tool nhấn 110 có lò xo và lưỡi cắt: tool CommScope 1725150-6 (cho nhân dòng SL, KJ, MGS) hoặc tool LS EZT-TOOL-ER; tool nhấn thoại Krone 64172055-01 không dùng cho nhân 110.
- Dao tuốt vỏ tròn, kéo, máy test 8 dây, kìm mỏ nhọn.
- Nhân đúng cấp với cáp: cáp Cat6 dùng nhân Cat6 CommScope hoặc nhân Panduit NK688MBU; cáp Cat6A dùng nhân Cat6A.
7 bước nhấn nhân
- Chừa cáp: tại ổ tường để dư 20–30 cm cáp trong đế âm, tại patch panel dư 1 m trong tủ.
- Tuốt vỏ 25–30 mm, bỏ sợi xé và chữ thập; không cứa lõi.
- Xếp màu theo nhãn trên nhân: nhân in hai hàng màu A và B, chọn hàng B (T568B) và dùng cùng chuẩn cho toàn công trình; đặt sợi vào rãnh, giữ đôi xoắn tới cách IDC dưới 13 mm (Cat6A dưới 6 mm).
- Nhấn: đặt tool vuông góc, lưỡi cắt quay ra phía ngoài (phía sợi thừa), ấn tới khi nghe "tách"; sợi thừa bị cắt rời. Nhấn 8 lần cho 8 sợi.
- Kiểm tra: 8 sợi ngập đều dưới dao IDC, không có sợi bị dao cắt đứt bên trong; đậy nắp che IDC.
- Lắp vào mặt mạng hoặc patch panel: cài ngàm dưới trước, ấn ngàm trên tới khi khoá; hướng nhân sao cho chốt cài phích quay xuống (ổ tường) để bụi không vào.
- Test: cắm dây nhảy vào nhân, máy test từ tủ rack tới ổ; 8 đèn đúng thứ tự. Dán nhãn số cổng trùng với patch panel.
Nhân toolless
Nhân không cần tool có nắp ép: xếp sợi vào rãnh nắp theo màu, đóng nắp bằng tay hoặc kìm, lưỡi bên trong cắt sợi thừa. Nhanh hơn nhưng lực ép tay không đều, nhân đắt hơn; hợp thợ ít kinh nghiệm và sửa lẻ.
Lỗi thường gặp
| Hiện tượng | Nguyên nhân | Cách sửa |
|---|---|---|
| Sợi bị cắt đứt bên trong | Lưỡi cắt quay vào trong | Quay lưỡi cắt ra phía sợi thừa |
| Test thiếu 1–2 đèn | Nhấn chưa tới, sợi nằm lệch rãnh | Nhấn lại đúng rãnh; nhân CommScope cho nhấn lại tối thiểu 20 lần |
| Chỉ 100 Mbps | Xếp nhầm hàng A với hàng B, sai đôi 4-5/7-8 | Kiểm tra cùng chuẩn hai đầu |
| Đo NEXT fail ở Cat6A | Tháo xoắn quá 6 mm | Giữ xoắn sát IDC, cắt lại |
| Nhân lỏng trong mặt mạng | Sai kiểu keystone hoặc gãy ngàm | Dùng mặt cùng chuẩn keystone, thay nhân |
Nhân mạng, tool nhấn và mặt mạng có sẵn tại Thiết Bị Mạng; xem nhân mạng, tool nhấn mạng, mặt mạng và cách chọn nhân ở bài nhân mạng là gì.
