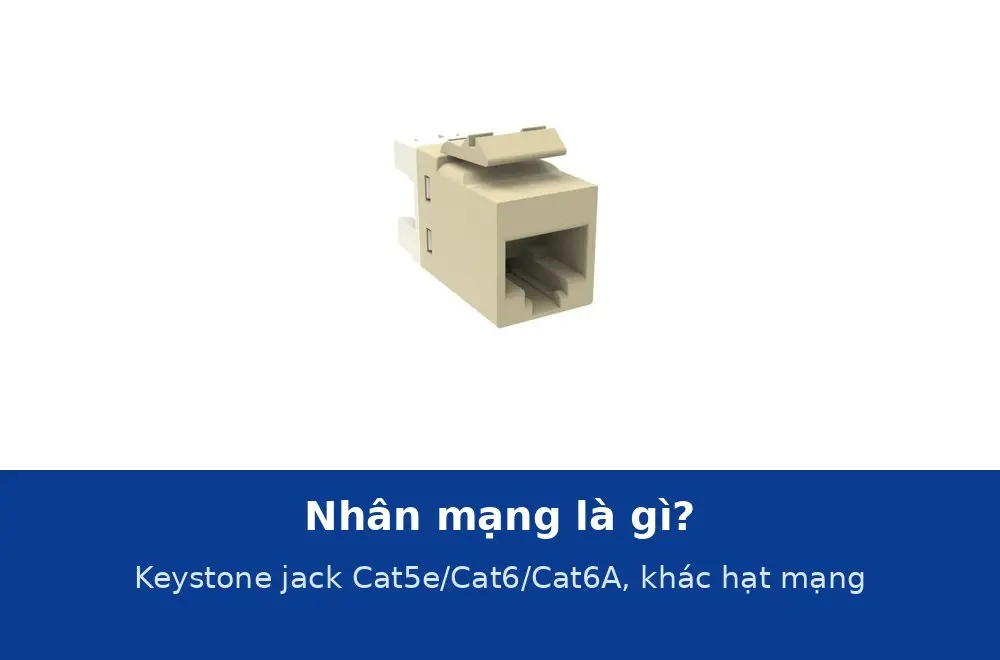

Nhân mạng là gì? Cấu tạo keystone jack Cat5e, Cat6, Cat6A và khác hạt mạng ở đâu
Nhân mạng (keystone jack, modular jack) là ổ cắm RJ45 nhỏ gắn vào mặt mạng trên tường hoặc vào patch panel, phía sau có 8 khe IDC để nhấn 8 sợi cáp vào bằng tool. Nó là "đầu cái" của tuyến cáp cố định: cáp từ tủ rack đi trong tường tới ổ, kết cuối vào nhân, rồi người dùng cắm dây nhảy vào nhân. Nhờ vậy tuyến cáp cố định không bao giờ bị rút cắm, còn dây nhảy hỏng thì thay trong 10 giây.
Cấu tạo
- Ổ RJ45 phía trước: 8 tiếp điểm đồng phosphor mạ vàng 1,27 µm trên niken (LS), chịu 750 lần cắm rút, lực giữ phích 89 N.
- Khối IDC phía sau: 8 khe dao cắt cách điện, mã màu T568A/B in hai bên; nhấn bằng tool 110 hoặc tool không dụng cụ (toolless) tuỳ mẫu.
- Bo mạch bù nhiễu: nhân Cat6/6A có PCB bù xuyên âm để đạt 250/500 MHz.
- Thân keystone: chuẩn 14,5 x 16 mm với hai ngàm cài, lắp vừa mọi mặt mạng và patch panel keystone; vật liệu ABS+PC V-0.
- Nắp che bụi, nhãn màu: nhiều màu để phân biệt mạng, thoại, camera.
Cấp và chuẩn
| Cấp | Băng thông, tốc độ | Chuẩn | Sản phẩm |
|---|---|---|---|
| Cat5e | 100 MHz, 1 Gbps | TIA-568.2-D, ISO Class D | CommScope 1375191-1, LS |
| Cat6 | 250 MHz, 1 Gbps (10G tới 55 m) | TIA-568.2-D, ISO Class E | CommScope 1375055-1, Panduit NK688MBU, LS |
| Cat6A | 500 MHz, 10 Gbps 100 m | TIA-568.2-D, ISO Class EA | CommScope 2153449-1, Panduit NK6X88MBU, LS |
Nhân CommScope SL/SLX công bố chịu ứng dụng PoE IEEE 802.3bt Type 4 (90 W) trên 3.000 lần cắm rút, dòng 1,5 A ở 20 °C, điện áp chịu đựng 1.000 Vac; đây là con số cần xem khi tuyến cấp nguồn cho AP Wi-Fi 6E, camera PTZ.
Nhân mạng khác hạt mạng ở đâu
| Tiêu chí | Nhân mạng | Hạt mạng |
|---|---|---|
| Vai trò | Đầu cái, kết cuối tuyến cố định | Đầu đực, kết cuối dây nhảy, camera |
| Cách đấu | Nhấn IDC bằng tool, không cần kìm bấm | Bấm bằng kìm |
| Độ bền | Không rút cắm cáp cố định; 750–3.000 lần cắm phích | Cáp cố định bị rút cắm, mỏi |
| Sửa chữa | Thay dây nhảy hoặc nhấn lại nhân | Cắt bớt cáp, bấm lại |
| Hiệu năng Cat6A | Ổn định nhờ PCB bù | Khó đạt 500 MHz khi bấm tay |
| Bảo hành hệ thống | Bắt buộc dùng nhân + patch panel | Không được dùng cho tuyến cố định |
Nhân rời hay nhân liền trong patch panel
Patch panel keystone rỗng (CommScope 760237040, Panduit NKFPL24) cắm nhân rời, sửa từng cổng và trộn Cat6/Cat6A trong một panel; patch panel liền nhân (CommScope 760242562) rẻ hơn mỗi cổng, nhấn nhanh nhưng hỏng một cổng thì kẹt. Ổ tường luôn dùng nhân rời với mặt mạng.
Nhân mạng CommScope, LS, Panduit có sẵn tại Thiết Bị Mạng theo cái hoặc hộp 24; xem nhân mạng và cách nhấn ở bài cách nhấn nhân mạng.
