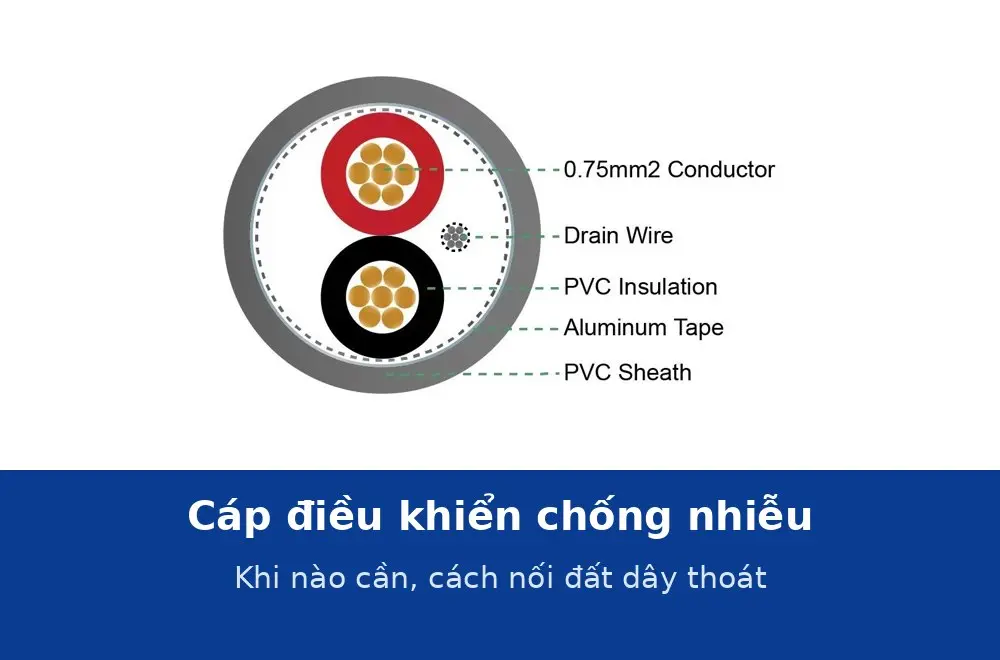

Cáp điều khiển chống nhiễu: khi nào bắt buộc dùng và cách nối đất dây thoát nhiễu cho đúng

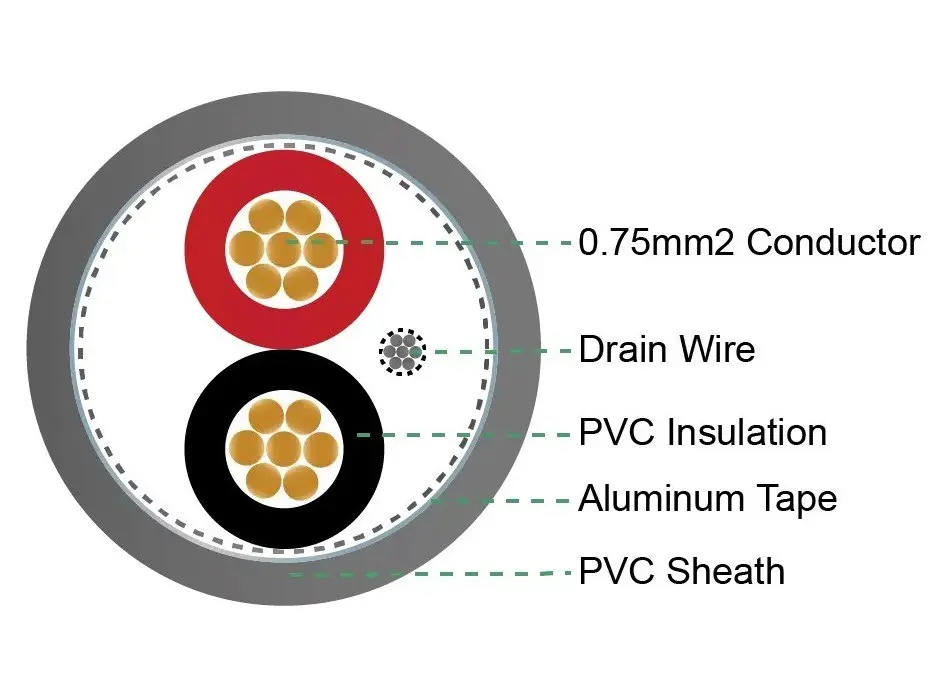

Tín hiệu điều khiển là dòng nhỏ hoặc điện áp thấp, nên một biến tần chạy cách đó một mét cũng đủ làm giá trị đọc về PLC nhảy loạn. Cáp điều khiển chống nhiễu LS-SAHAKO thêm băng nhôm Mylar bọc toàn bộ và dây thoát nhiễu đồng mạ thiếc, giá cao hơn bản thường khoảng 40–50%, và trong nhiều tình huống là bắt buộc.
Khi nào bắt buộc dùng bản chống nhiễu
- Đi song song hoặc cắt qua cáp động lực: trong máng chung hoặc cách dưới 200 mm.
- Gần biến tần, khởi động mềm, máy hàn, lò cảm ứng: nguồn nhiễu tần số cao mạnh.
- Tín hiệu analog 4–20 mA, 0–10 V từ cảm biến: sai số nhỏ cũng ảnh hưởng điều khiển.
- RS-485, Modbus RTU đi dài hàng trăm mét giữa các tủ.
- Hệ thống báo cháy, BMS trong toà nhà có nhiều thiết bị điện.

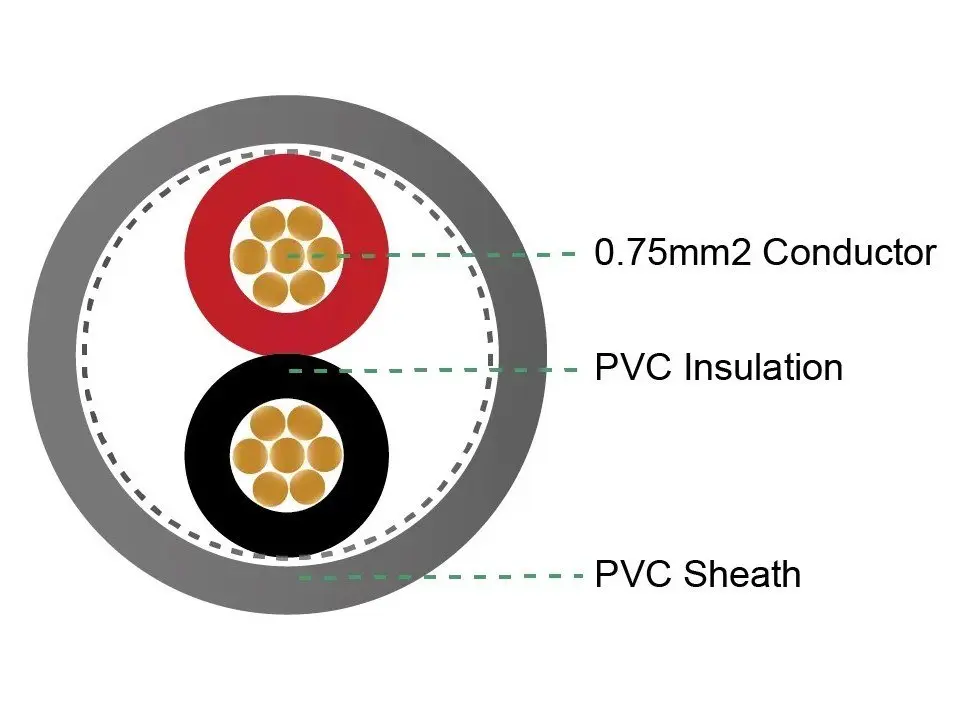

Tủ điều khiển nhỏ, tín hiệu số on/off, tuyến ngắn dưới 10 m không gần nguồn nhiễu thì bản thường như LS-UDC-02-075-VV là đủ.
Nối đất dây thoát nhiễu
- Bóc vỏ, giữ nguyên băng nhôm tới sát điểm đấu; gom dây thoát nhiễu lại.
- Nối dây thoát nhiễu về thanh tiếp địa chỉ một đầu, thường ở tủ điều khiển (phía PLC).
- Đầu còn lại (phía cảm biến, thiết bị) cắt gọn, bọc cách điện, không nối đất.
- Không nối hai đầu vào hai hệ tiếp địa khác nhau: chênh điện thế tạo dòng vòng chạy trong lớp chắn, gây nhiễu nặng hơn cả khi không có chống nhiễu.
- Với tuyến rất dài qua nhiều tủ, nối đất đầu nguồn tín hiệu và giữ liên tục lớp chắn qua các hộp nối.
Bảng giá cáp chống nhiễu LS-SAHAKO
| Sản phẩm | Tiết diện | Giá |
|---|---|---|
| LS-SDC-02-075-VV | 2 x 0,75 mm² | 13.500 đ/m |
| LS-SDC-02-100-VV | 2 x 1,0 mm² | 16.400 đ/m |
| LS-SDC-02-150-VV | 2 x 1,5 mm² | 19.500 đ/m |
| LS-SDC-02-250-VV | 2 x 2,5 mm² | 28.600 đ/m |
So sánh: bản không chống nhiễu cùng tiết diện là 9.000 đ/m (0,75 mm²), 11.400 đ/m (1,0 mm²), 14.600 đ/m (1,5 mm²), 25.200 đ/m (2,5 mm²) — chênh khoảng 4.500–5.000 đ mỗi mét.
Thi công đúng để chống nhiễu có tác dụng
- Đi máng riêng hoặc có vách ngăn với cáp động lực; nếu phải cắt ngang thì cắt vuông góc 90°.
- Không nối cáp giữa tuyến; nếu bắt buộc, dùng hộp nối kim loại và nối liên tục lớp chắn.
- Không kéo căng, giữ bán kính uốn tối thiểu 7,5 lần đường kính.
- Ghi nhãn hai đầu, tách riêng cáp tín hiệu analog với cáp tín hiệu số trong tủ.
Cáp điều khiển LS-SAHAKO có sẵn tại Thiết Bị Mạng, cắt theo mét, cuộn 500 m; xem nhóm cáp điều khiển và bài cáp điều khiển là gì, chọn tiết diện cáp điều khiển.
