Cáp điều khiển là gì? Cấu tạo, phân loại và khác cáp điện, cáp mạng ở đâu
Cáp điều khiển (control cable, instrumentation cable) là cáp nhiều lõi xoắn đôi dùng để truyền tín hiệu đo lường và điều khiển: 4–20 mA từ cảm biến về PLC, tín hiệu RS-485 giữa các tủ, tín hiệu báo cháy, điều khiển van, BMS toà nhà. Thiết Bị Mạng phân phối dòng LS-SAHAKO sản xuất tại Việt Nam, tiết diện 0,75–2,5 mm², có bản thường, chống nhiễu, chậm cháy và chống cháy.

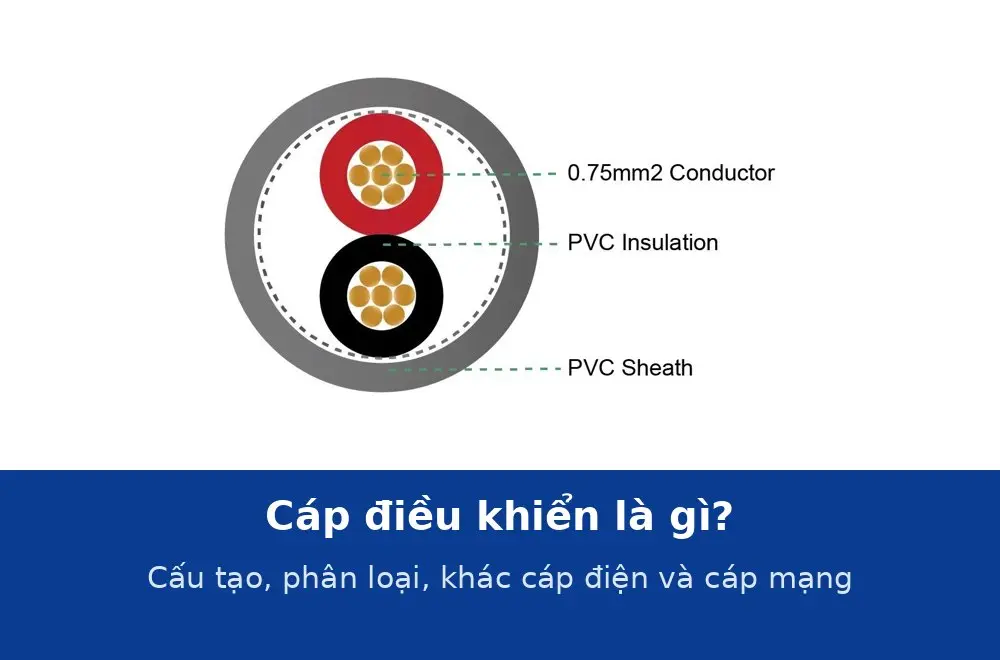

Cấu tạo
- Ruột dẫn: đồng trần bện Class 2 theo IEC 60228 (bản chống cháy silicone dùng đồng mềm nhiều sợi Class 5), tiết diện 0,75 / 1,0 / 1,5 / 2,5 mm².
- Cách điện lõi: PVC theo EN 50290-2-21, hoặc XLPE theo EN 50290-2-29 ở bản chống cháy Mica; các lõi xoắn thành đôi để triệt nhiễu.
- Lớp chống nhiễu (bản có chống nhiễu): băng nhôm Mylar bọc toàn bộ cộng dây thoát nhiễu đồng mạ thiếc.
- Vỏ ngoài: PVC (xám), FR-PVC chậm cháy (cam hoặc đỏ), LSZH ít khói không halogen (bản silicone).
- Nhận biết lõi: đen / đỏ với bản 2 lõi.
Thông số điện chính
| Thông số | Giá trị theo datasheet LS-SAHAKO |
|---|---|
| Điện áp làm việc | 300/500 V (bản chống cháy Mica 600/1000 V) |
| Điện áp thử | 2000 V |
| Nhiệt độ làm việc | -20 đến +90 °C |
| Điện trở cách điện | > 5000 MΩ·km |
| Điện dung tương hỗ | C/C < 100 pF/m; C/S < 200 pF/m |
| Điện cảm | < 0,3 mH/km |
| Trở kháng | 60 Ω |
| Bán kính uốn tối thiểu | 7,5 lần đường kính cáp (lắp cố định) |
| Tiêu chuẩn | BS EN 50288-7:2005; IEC 60228; IEC 60811 |
| Đóng gói | 500 m/cuộn gỗ |
Phân loại theo vỏ và khả năng chịu cháy
| Nhóm | Vỏ và cách điện | Thử nghiệm cháy | Sản phẩm |
|---|---|---|---|
| Thường (UDC/SDC) | PVC xám | Không có yêu cầu cháy đặc biệt | LS-UDC-02-075-VV — 9.000 đ/m |
| Chậm cháy (UFRT/SFRT) | FR-PVC cam | IEC 60332-1-2 và IEC 60332-3 | LS-UFRT-02-075-VF — 10.620 đ/m |
| Chống cháy silicone (UFRS/SFRS) | LSZH đỏ, cách điện silicone gốm hoá | IEC 60331-21; BS 6387 Cat. C | LS-UFRS-02-075S-SZ-C — 11.900 đ/m |
| Chống cháy Mica (UFRS/SFRS-XF) | FR-PVC đỏ, băng Mica quấn ruột, XLPE | Chịu lửa, 600/1000 V | LS-UFRS-02-075-XF-CWZ-H — 14.600 đ/m |
Chi tiết cách chọn giữa bốn nhóm này ở bài cáp chậm cháy và chống cháy khác nhau gì; loại chống nhiễu và không chống nhiễu so sánh ở bài khi nào cần cáp chống nhiễu.
Khác cáp điện lực và cáp mạng thế nào
| Tiêu chí | Cáp điều khiển | Cáp điện lực | Cáp mạng |
|---|---|---|---|
| Mục đích | Truyền tín hiệu đo lường, điều khiển | Truyền công suất điện | Truyền dữ liệu số tốc độ cao |
| Tiết diện | 0,75–2,5 mm² | 1,5 mm² tới hàng trăm mm² | 23–24 AWG (khoảng 0,2–0,26 mm²) |
| Cấu trúc | Đôi xoắn, có thể chống nhiễu | Lõi đơn hoặc nhiều lõi, không xoắn đôi | 4 đôi xoắn, kiểm soát trở kháng 100 Ω |
| Trở kháng | 60 Ω | Không kiểm soát | 100 Ω |
| Chuẩn | BS EN 50288-7 | TCVN, IEC 60502 | TIA-568.2-D |
| Dùng cho | PLC, cảm biến, BMS, báo cháy | Cấp nguồn thiết bị | LAN, camera IP, PoE |
Xem toàn bộ dải sản phẩm ở nhóm cáp điều khiển; gửi yêu cầu số lõi, tiết diện và điều kiện lắp đặt qua Zalo 0522 388 688 để nhận báo giá theo mét.
