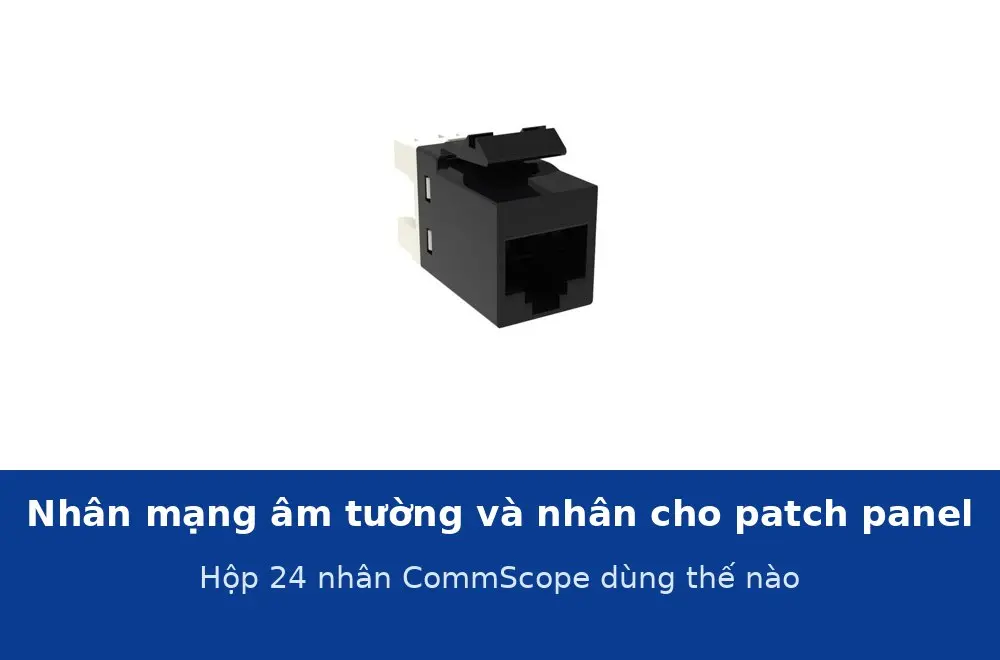

Nhân mạng âm tường và nhân mạng cho patch panel khác gì? Hộp 24 nhân CommScope dùng thế nào
Nhân mạng là chuẩn keystone nên một mã nhân dùng được cả hai đầu tuyến: cài vào mặt mạng âm tường ở phía người dùng và cài vào patch panel keystone rỗng ở tủ rack. CommScope đóng gói hai kiểu: nhân lẻ (Cat5e 1375191-1, Cat6 1375055-1, Cat6A 2153449-1) và hộp 24 nhân (Cat5e 9-1375191-2, Cat6 9-1375055-2, Cat6A 2153449-2) dành cho patch panel 24 cổng. Bài này giúp mua đúng số lượng và chọn giữa patch panel rỗng và patch panel liền nhân.
Ổ âm tường: mua lẻ theo màu
Mỗi ổ tường 1–2 cổng cần 1–2 nhân cài vào mặt 1 cổng hoặc mặt 2 cổng; mua lẻ để chọn màu phân biệt mạng và thoại, camera, và để đúng số cổng từng phòng. Nhân lẻ CommScope màu hạnh nhân nhạt, Panduit có nhiều màu, LS trắng đen đỏ xanh.
Patch panel: hộp 24 nhân + panel rỗng, hoặc panel liền nhân
| Tiêu chí | Patch panel keystone rỗng | Patch panel liền nhân |
|---|---|---|
| Cấu hình | Panel rỗng + 24 nhân rời | Panel đúc sẵn 24 nhân |
| Sửa chữa | Thay từng nhân | Thay cả panel |
| Trộn cấp | Cat5e/Cat6/Cat6A trong một panel | Không |
| Nhấn | Trên tay từng nhân rồi cài | Tại chỗ trên panel |
| Giá 24 cổng Cat6 | 2.500.000 đ + hộp 24 nhân | 2.950.000 đ |
| Hợp với | Tủ hay thay đổi, tuyến hỗn hợp, Cat6A | Công trình đồng nhất, ngân sách chặt |
Panel rỗng 760237040 (24 cổng) hoặc 760237041 (48 cổng) kết hợp hộp 24 nhân cùng cấp: mỗi hộp lắp đầy một panel 24 cổng, hai hộp cho panel 48. Ưu điểm: thay từng nhân hỏng, trộn Cat6 và Cat6A, nhấn từng nhân trên tay rồi cài vào panel dễ hơn nhấn tại chỗ. Panel liền nhân 760242562 rẻ hơn khoảng 20% so với panel rỗng cộng 24 nhân, nhấn nhanh, nhưng hỏng một cổng phải thay cả panel.
Tính số nhân cho công trình
Số nhân = số cổng ổ tường + số cổng patch panel (bằng số điểm mạng nếu mỗi điểm một cổng ở tủ) + 5% dự phòng. Ví dụ văn phòng 60 điểm mạng, 30 ổ đôi: 60 nhân lẻ cho ổ tường + 3 hộp 24 nhân cho 3 patch panel 24 cổng (72 cổng, dư 12) + 3 nhân dự phòng. Cùng cấp với cáp: cáp Cat6 dùng nhân Cat6 cả hai đầu.
Sai lầm hay gặp
- Ổ tường Cat6 nhưng patch panel Cat5e cũ: tuyến chỉ Cat5e.
- Mua hộp 24 nhân màu khác nhân ổ tường: không sao về kỹ thuật, nhưng khó phân biệt trong tủ.
- Panel rỗng 24 cổng CommScope dùng nhân dòng SL/SLX; cài nhân hãng khác đôi khi lỏng ngàm, kiểm tra trước khi mua số lượng.
Nhân lẻ, hộp 24 nhân, patch panel và mặt mạng CommScope có sẵn tại Thiết Bị Mạng; xem nhân mạng, patch panel, mặt mạng.
