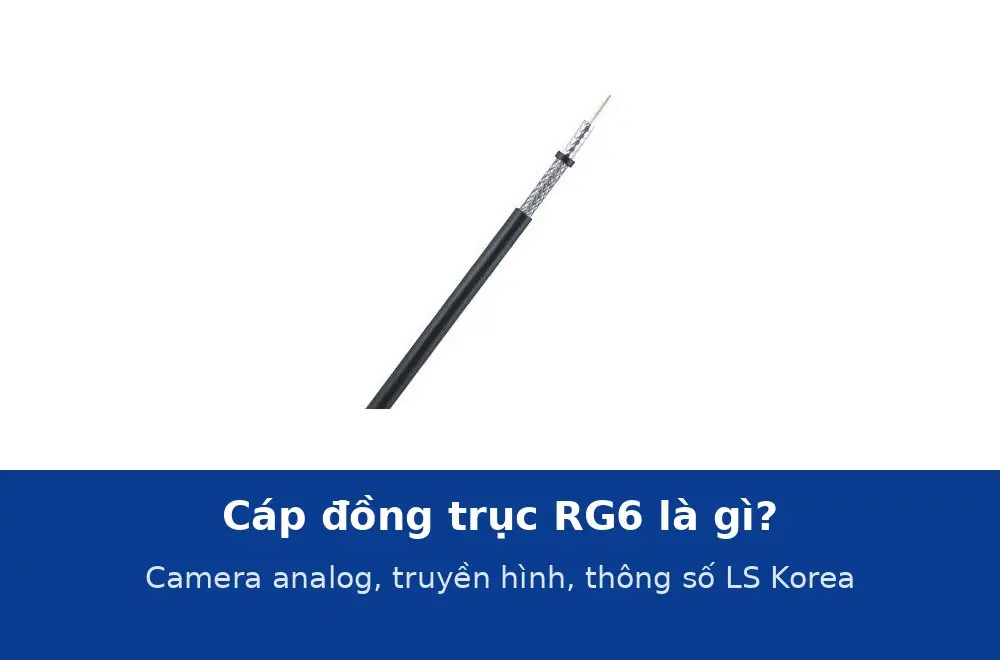

Cáp đồng trục RG6 là gì? Dùng cho camera analog, truyền hình và thông số cáp RG6 LS Korea
Cáp đồng trục RG6 có một lõi dẫn ở giữa, lớp điện môi, lớp chống nhiễu và vỏ ngoài đồng trục với nhau, trở kháng đặc tính 75 Ω. Nó dùng cho tín hiệu hình ảnh tương tự: camera analog/AHD/HDCVI, truyền hình cáp, ăng-ten vệ tinh, và một số tuyến RF. Thiết Bị Mạng phân phối cáp RG6 LS Korea, cuộn 300 m, giá 1.250.000 đ.
Thông số cáp RG6 LS Korea
| Thông số | Giá trị |
|---|---|
| Trở kháng | 75 ± 3 Ω |
| Lõi dẫn | Thép mạ đồng (CCS) 1,02 ± 0,01 mm, độ dẫn 21% |
| Điện môi | PE bọt (foamed PE) 4,57 mm |
| Chống nhiễu | Băng nhôm dán + lưới nhôm 0,12 mm |
| Vỏ | PVC đen RAL 9005, dày 0,80 mm |
| Đường kính ngoài | 6,90 ± 0,20 mm |
| Điện dung | 50 ± 3 pF/m |
| Vận tốc truyền | ≥ 82% |
| Suy hao | 2,60 dB/100 m @5 MHz; 21,49 dB/100 m @1000 MHz |
| Đóng gói | Cuộn 300 m |
Đọc thông số quan trọng
- Trở kháng 75 Ω: phải khớp với thiết bị; dùng nhầm cáp 50 Ω (RG58, dùng cho RF vô tuyến) gây phản xạ, hình nhiễu.
- Lõi CCS (thép mạ đồng): tín hiệu RF chạy ở bề mặt lõi (hiệu ứng bề mặt) nên lớp đồng ngoài là phần dẫn chính; lõi thép tăng độ bền kéo khi treo. Với tuyến cần cấp nguồn qua cáp (camera dùng nguồn riêng thì không cần), lõi đồng nguyên chất dẫn tốt hơn.
- Suy hao theo tần số: 2,60 dB/100 m ở 5 MHz và 21,49 dB/100 m ở 1000 MHz — tần số càng cao suy hao càng lớn, nên tuyến truyền hình số cần tính theo tần số cao nhất.
- Vận tốc truyền ≥ 82%: dùng khi tính chiều dài điện của tuyến.
- Chống nhiễu: băng nhôm dán cộng lưới nhôm 0,12 mm; công trình nhiễu mạnh chọn loại có độ phủ lưới cao hơn.
RG6 hay cáp mạng cho hệ camera?
| Tiêu chí | Cáp đồng trục RG6 | Cáp mạng Cat5e/Cat6 |
|---|---|---|
| Loại camera | Analog, AHD, HDCVI, TVI | Camera IP |
| Cấp nguồn | Nguồn riêng hoặc bộ chia nguồn | PoE qua chính cáp mạng |
| Khoảng cách | Vài trăm mét tuỳ độ phân giải | 100 m, xa hơn đặt switch PoE và đi quang |
| Mở rộng | Mỗi camera một sợi về đầu ghi | Switch PoE, mở rộng theo cổng |
| Chi phí đầu tư | Thấp khi tận dụng hạ tầng cũ | Cao hơn ban đầu, rẻ hơn khi mở rộng |
| Sản phẩm | RG6 LS Korea | Cáp Cat6 CommScope · LS Cat6 |
Hệ camera mới gần như luôn dùng camera IP với cáp mạng Cat6 và switch PoE vì kéo được PoE, chạy chung hạ tầng mạng, dễ mở rộng. RG6 vẫn dùng khi nâng cấp hệ analog sẵn có, hoặc cho truyền hình, ăng-ten.
Thi công RG6
- Dùng đầu nối F ép đúng cỡ cáp RG6, không quấn băng dính.
- Bán kính uốn tối thiểu 10 lần đường kính (khoảng 70 mm với cáp 6,9 mm).
- Tuyến ngoài trời dùng loại có vỏ chống tia UV hoặc đi trong ống; chống sét cho tuyến treo.
- Không đi chung máng với cáp động lực; nối đất vỏ chống nhiễu tại tủ.
Cáp RG6 LS Korea và cáp mạng cho camera IP có sẵn tại Thiết Bị Mạng; xem chọn cáp mạng cho camera IP PoE, cáp điều khiển là gì và nhóm cáp điều khiển.
