Thi công hệ thống cáp mạng văn phòng từ A đến Z: quy trình 7 bước và vật tư từng bước
Một hệ thống cáp mạng văn phòng 50–100 điểm làm đúng quy trình mất 5–10 ngày và dùng được 15 năm; làm tắt thì tiết kiệm 2 ngày rồi trả giá bằng những lần dò lỗi không có sơ đồ. Bảy bước dưới đây là trình tự Thiết Bị Mạng khuyến nghị cho khách hàng và đội thi công.
Bước 1. Khảo sát và đánh số điểm
Đi thực địa, đếm điểm mạng theo mặt bằng: mỗi bàn 1–2 cổng, phòng họp 4 cổng, mỗi AP và camera 1 cổng, máy in, đầu ghi, TV. Đánh số ngay trên bản vẽ theo tủ và panel (T1-P1-01…). Xác định vị trí tủ rack sao cho mọi tuyến dưới 90 m. Chốt số điểm trước khi mua vật tư.
Bước 2. Chọn vật tư cùng hệ
| Hạng mục | Chọn thế nào | Sản phẩm |
|---|---|---|
| Cáp ngang | Cat6 U/UTP cho văn phòng, Cat6A cho AP Wi-Fi 6E | CommScope 1427071-6 · LS Cat6 |
| Nhân mạng | Cùng cấp, cùng hệ với cáp | CommScope Cat6 · Panduit NetKey |
| Mặt mạng | Theo đế âm 86 hoặc single gang | CommScope 2 cổng · LS 2 cổng |
| Patch panel | 24 hoặc 48 cổng theo số điểm | CommScope Cat6 24 cổng · Panduit NetKey rỗng |
| Dây nhảy | 0,5 m trong tủ, 2 m ở ổ | CommScope Cat6 · Panduit Cat6 |
| Tủ rack và phụ kiện | Theo số U tính được | Tủ 20U D600 · PDU |
Bước 3. Đi máng và kéo cáp
Máng cáp mạng riêng, cách máng điện 200 mm hoặc có vách ngăn; bán kính uốn tối thiểu 4 lần đường kính cáp (25 mm với Cat6). Kéo cáp bằng tay, không giật, lực kéo tối đa theo datasheet (thường 110 N); ghi nhãn hai đầu ngay khi kéo xong từng sợi. Dư 1 m ở tủ, 25 cm ở ổ.
Bước 4. Kết cuối hai đầu

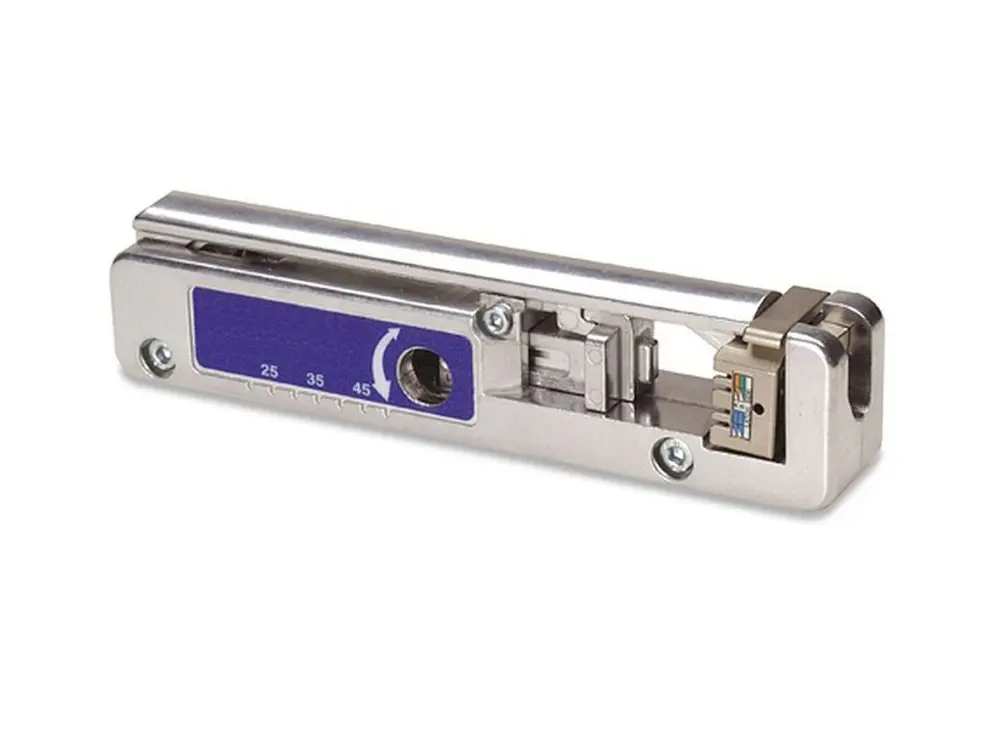

Nhấn nhân ở ổ tường và patch panel theo T568B, giữ xoắn sát IDC; cách làm ở bài cách nhấn nhân mạng. Không bấm hạt cho tuyến cố định.
Bước 5. Lắp tủ rack và thiết bị
Lắp tủ rack 20U D600 hoặc cỡ phù hợp, patch panel trên, thanh quản lý cáp, switch dưới; đấu nguồn qua PDU và UPS; nối đất tủ. Cắm dây nhảy đúng chiều dài và màu.
Bước 6. Đo kiểm
Test toàn bộ cổng bằng máy test; tuyến có yêu cầu hồ sơ thì đo chứng nhận và xuất báo cáo. Sửa ngay các cổng FAIL, đo lại. Xem bài máy test và máy đo chứng nhận.
Bước 7. Bàn giao hồ sơ
- Bản vẽ mặt bằng có số hiệu từng ổ.
- Bảng ánh xạ ổ tường ↔ cổng patch panel ↔ cổng switch.
- Kết quả đo từng cổng (nếu có).
- Danh mục vật tư, CO/CQ, datasheet.
- Ảnh tủ rack, ảnh nhãn; sơ đồ dán trong cửa tủ.
Lỗi hay gặp theo từng bước
| Bước | Lỗi hay gặp | Hậu quả |
|---|---|---|
| Khảo sát | Quên điểm cho AP, camera, TV | Phát sinh kéo cáp lẻ, tuyến vòng dài |
| Vật tư | Trộn cấp Cat5e và Cat6 trong một tuyến | Kênh rơi về cấp thấp nhất |
| Kéo cáp | Giật mạnh, gập gắt, bó dây rút quá chặt | FAIL Return Loss, đứt ngầm |
| Kết cuối | Tháo xoắn dài, bấm hạt cho tuyến cố định | FAIL NEXT, hỏng sau vài tháng |
| Tủ rack | Thiếu U, không có thanh cáp, không nối đất | Tủ rối, nhiễu, khó bảo trì |
| Đo kiểm | Chỉ test 8 đèn rồi bàn giao | Không phát hiện lỗi hiệu năng |
| Hồ sơ | Không có bảng ánh xạ và nhãn | Mỗi lần sửa phải dò lại từ đầu |
Thiết Bị Mạng cung cấp trọn bộ vật tư CommScope, LS, Panduit kèm datasheet và CO/CQ; xem cáp mạng Cat6, nhân mạng, patch panel và tủ mạng.
