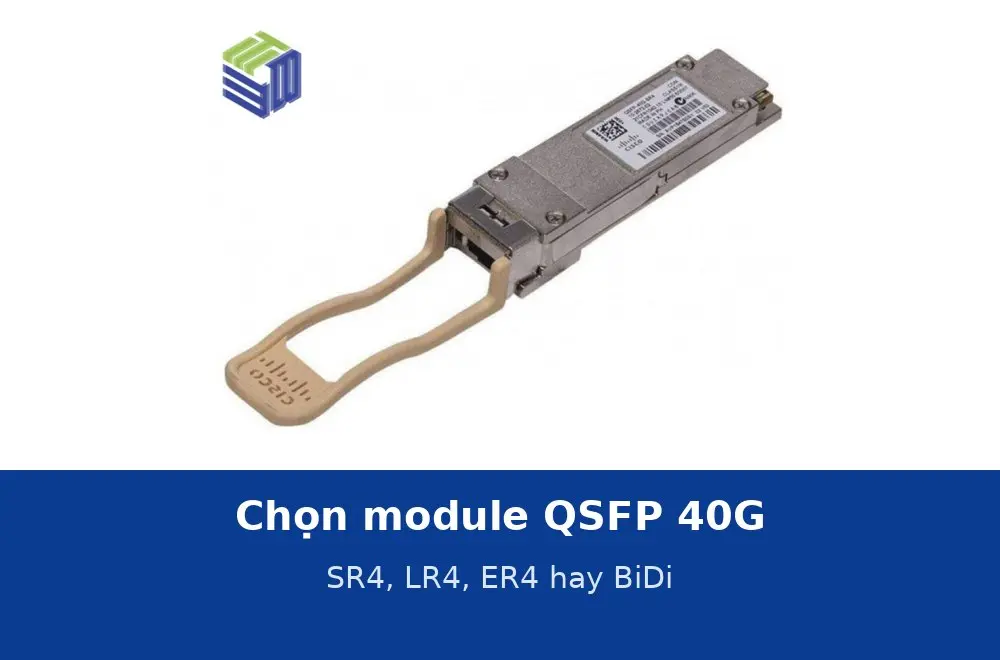

Chọn module QSFP 40G: SR4, LR4, ER4 hay BiDi theo khoảng cách và hạ tầng sợi sẵn có
Câu hỏi đầu tiên khi chọn module QSFP 40G không phải giá mà là "hạ tầng sợi đang có là gì": sợi đa mode hay đơn mode, đầu nối LC hay MPO, có sẵn bao nhiêu đôi sợi. Trả lời được, chỉ còn một lựa chọn hợp lý.
Bốn nhóm module 40G
| Chuẩn | Sợi và bước sóng | Đầu nối | Khoảng cách | Điện | Sản phẩm |
|---|---|---|---|---|---|
| SR4 | Đa mode, 4 làn 850 nm | MPO-12 | 100 m (OM3), 150 m (OM4) | 1,5 W | QSFP-40G-SR4-S |
| BiDi | Đa mode, 2 bước sóng | LC duplex | 30 m (OM2), 100 m (OM3), 150 m (OM4) | 3,5 W | QSFP-40G-SR-BD |
| LR4 | Đơn mode 1310 nm | LC duplex | 10 km | 3,5 W | QSFP-40G-LR4-S |
| ER4 | Đơn mode 1310 nm, OTU-3 | LC duplex | 40 km | 3,5 W | QSFP-40G-ER4 |
Chọn theo hạ tầng sợi

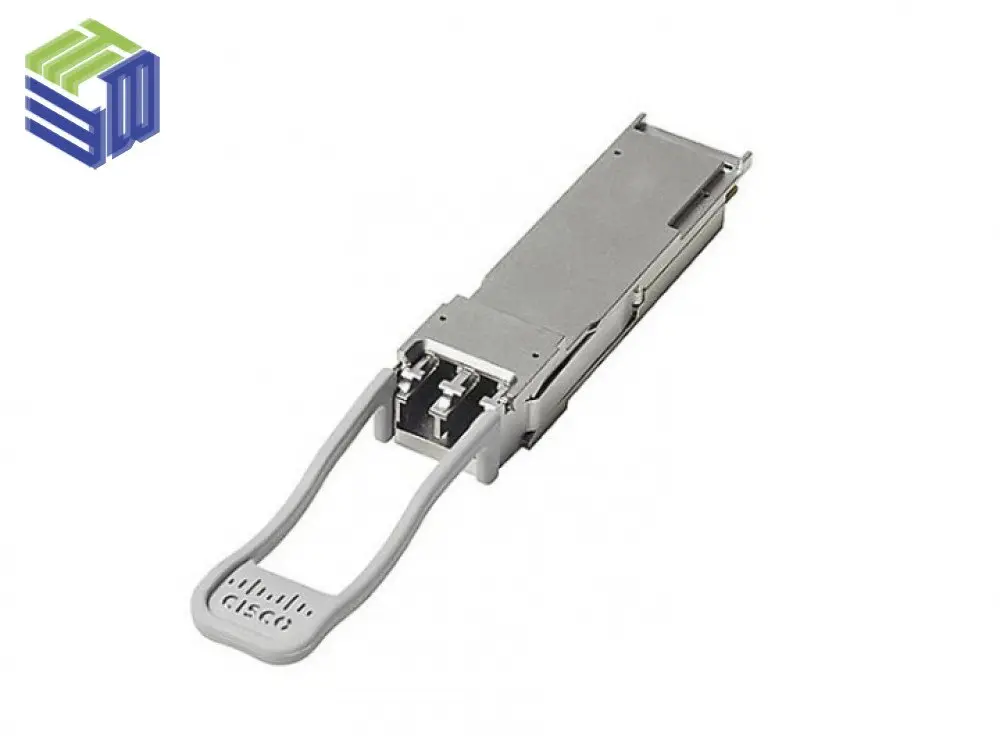

- Đang có sợi đa mode đầu LC (tuyến 10G cũ), muốn lên 40G: chọn QSFP-40G-SR-BD hoặc QSFP-40/100-SRBD. BiDi ghép hai bước sóng trên một đôi sợi LC nên tận dụng nguyên tuyến 10G cũ, không phải kéo thêm sợi.
- Đang có sẵn trunk MPO trong trung tâm dữ liệu: chọn QSFP-40G-SR4-S, rẻ hơn BiDi và điện năng chỉ 1,5 W.
- Tuyến giữa hai toà nhà, sợi đơn mode, dưới 10 km: QSFP-40G-LR4-S.
- Tuyến đơn mode 10–40 km: QSFP-40G-ER4, có hỗ trợ OTU-3.
- Tuyến 100G nhưng vẫn muốn dùng LC: QSFP-100G-CWDM4-S (2 km) hoặc QSFP-40/100-SRBD.
Bảng khoảng cách theo loại sợi
| Loại sợi | 40G SR4/BiDi | 100G SR4/CWDM4 | 40G LR4/ER4 |
|---|---|---|---|
| OM2 (500 MHz·km) | 30 m (BiDi) | — | — |
| OM3 (2000 MHz·km) | 100 m | 70 m | — |
| OM4 (4700 MHz·km) | 150 m | 100 m | — |
| OS2 đơn mode G.652 | — | 2 km (CWDM4) | 10 km (LR4), 40 km (ER4) |
Chi phí thực khi nâng cấp lên 40G
Với tuyến đa mode LC sẵn có, module BiDi đắt hơn SR4 nhưng không tốn tiền kéo sợi MPO và hộp phối MPO, nên tổng chi phí thường thấp hơn. Với trung tâm dữ liệu đã chuẩn hoá MPO, SR4 là lựa chọn rẻ và mát hơn (1,5 W so với 3,5 W mỗi module, nhân với hàng chục cổng là đáng kể về nhiệt trong tủ).
Đừng quên dây nhảy và vệ sinh đầu nối
Tuyến 40/100G nhạy với suy hao hơn 1G: dùng dây nhảy quang đúng loại (OM3/OM4 cho đa mode, OS2 cho đơn mode), giữ bán kính uốn, vệ sinh đầu nối bằng bút lau chuyên dụng trước khi cắm. Một đầu MPO bẩn làm cả 4 làn hỏng cùng lúc.
Xem nhóm module QSFP+, cáp quang singlemode và bài module QSFP là gì; Thiết Bị Mạng báo giá theo mã trong ngày.
