Network module Cisco C9300-NM, C9200-NM là gì? Các mã và cách chọn theo uplink
Network module (module mạng) là card cắm vào khe phía sau switch Catalyst để thêm cổng uplink. Nhờ đó cùng một thân switch có thể dùng uplink 1G ở tầng nhỏ và 10G, 25G hoặc 40G ở tầng lớn, thay vì phải mua hai model khác nhau.
Các mã tại Thiết Bị Mạng
| Mã module | Dòng switch | Cổng | Giá |
|---|---|---|---|
| C9300-NM-4G | Catalyst 9300 | 4 cổng 1G | 4.850.000 đ |

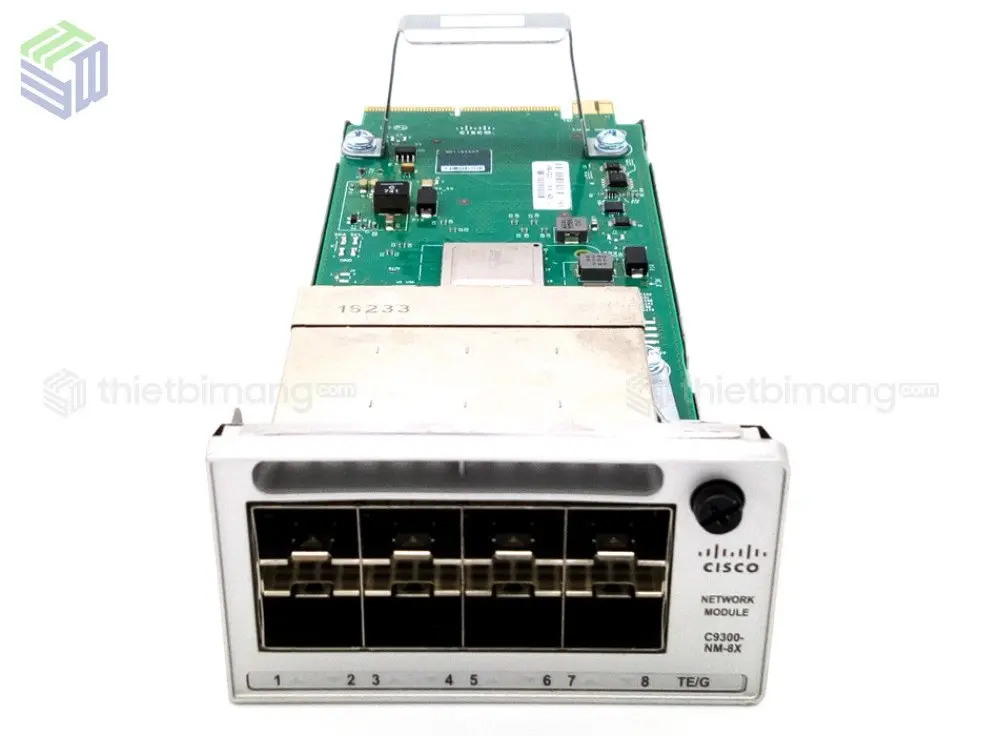

| C9300-NM-8X | Catalyst 9300 | 8 cổng 10G | 25.200.000 đ |
| C9300-NM-2Y | Catalyst 9300 | 2 cổng 25G | Báo giá |
| C9300-NM-2Q= | Catalyst 9300 | 2 cổng 40G | Báo giá |
| C9300-NM-4M= | Catalyst 9300 | 4 cổng đa tốc độ | Báo giá |
| C9200-NM-4G | Catalyst 9200 | 4 cổng 1000Base-X | 5.750.000 đ |

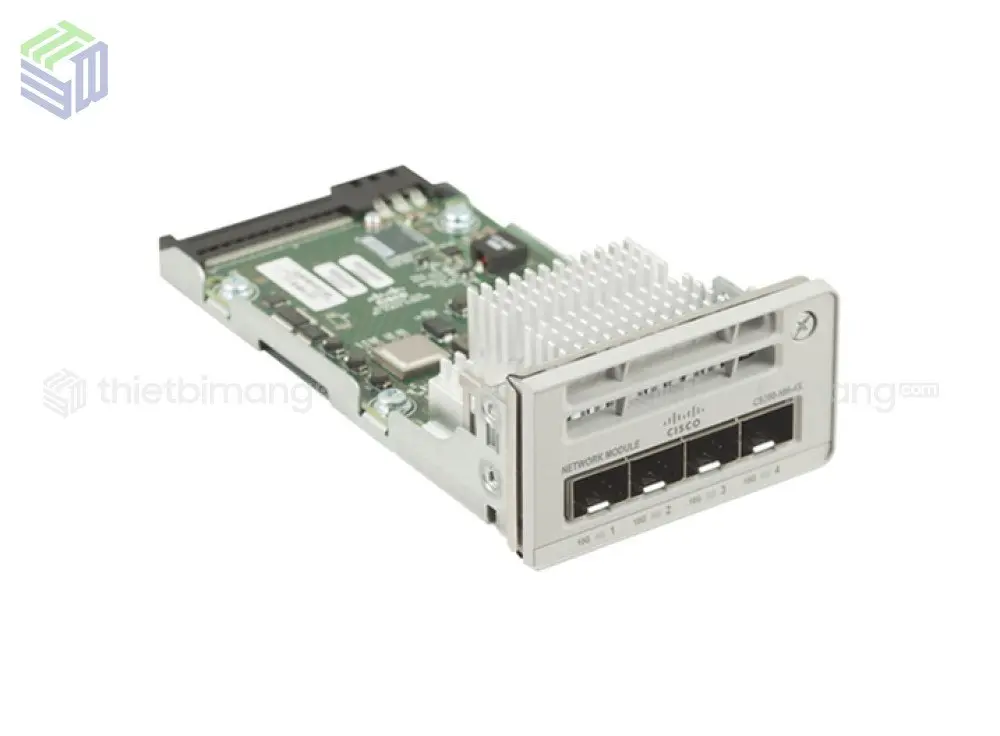

| C9200-NM-4X | Catalyst 9200 | 4 cổng 10GE SFP+ | 22.500.000 đ |
| C9200-NM-2Y | Catalyst 9200 | 2 cổng 25G | Báo giá |
| C9200-NM-2Q | Catalyst 9200 | 2 cổng 40G | Báo giá |
Cách đọc mã module
- C9300-NM, C9200-NM: module cho dòng Catalyst 9300 hoặc 9200; không dùng chéo giữa hai dòng.
- Số: số cổng trên module (2, 4 hoặc 8).
- Chữ cuối: G là 1 Gigabit, X là 10 Gigabit, Y là 25 Gigabit, Q là 40 Gigabit, M là cổng đa tốc độ.
- Dấu = ở cuối: ký hiệu hàng bán rời (spare), không kèm theo switch.
Ví dụ C9300-NM-8X là module 8 cổng 10G cho Catalyst 9300; C9200-NM-4G là 4 cổng 1G cho Catalyst 9200.
Chọn module theo uplink cần dùng
| Nhu cầu uplink | Module | Lý do |
|---|---|---|
| Tầng nhỏ, uplink 1G là đủ | C9300-NM-4G hoặc C9200-NM-4G | Chi phí thấp nhất |
| Tầng có nhiều access point Wi-Fi 6 | C9200-NM-4X | 4 cổng 10G |
| Tầng lớn, nhiều người dùng | C9300-NM-8X | 8 cổng 10G, có thể gộp LAG |
| Nối lên lõi 25G | C9300-NM-2Y, C9200-NM-2Y | 2 cổng 25G |
| Nối lên lõi 40G | C9300-NM-2Q=, C9200-NM-2Q | 2 cổng 40G |
| Cần cổng đồng đa tốc độ | C9300-NM-4M= | 4 cổng đa tốc độ |
Ba điều cần kiểm tra trước khi đặt
- Đúng dòng switch: module C9300-NM không lắp được vào Catalyst 9200 và ngược lại; các mã C3850-NM chỉ dùng cho dòng Catalyst 3850 đời cũ.
- Phiên bản phần mềm: một số module yêu cầu phiên bản IOS XE tối thiểu; kiểm tra trước khi lắp.
- Module quang đi kèm: module mạng chỉ có khe cắm, còn module quang SFP, SFP+, QSFP mua riêng theo khoảng cách tuyến; xem nhóm module SFP 10Gb, module QSFP+.
Lắp module mạng
- Tắt nguồn switch trước khi tháo lắp module, trừ khi tài liệu ghi rõ hỗ trợ thay nóng.
- Tháo nắp che khe, đẩy module vào tới khi khớp, siết vít giữ.
- Bật nguồn và kiểm tra switch nhận module, sau đó mới cắm module quang và dây nhảy.
- Ghi lại cấu hình module vào hồ sơ thiết bị.
Xem nhóm Network Modules và bài phụ kiện switch Cisco, switch lõi Catalyst 9500.
