Phụ kiện switch Cisco: nguồn, cáp xếp chồng, bộ gá rack cần mua những gì
Một sai sót hay gặp khi lập dự toán: tính đủ tiền switch nhưng quên phụ kiện. Kết quả là thiết bị về tới nơi mà không lắp được vì thiếu bộ gá, hoặc không ghép stack được vì thiếu cáp.
Nguồn cho switch Catalyst
| Mã nguồn | Công suất | Vai trò |
|---|---|---|
| PWR-C5-125WAC | 125 W | Bộ nguồn chính |
| PWR-C5-125WAC/2 | 125 W | Bộ nguồn thứ hai (dự phòng) |
| PWR-C5-600WAC | 600 W | Bộ nguồn chính, tầng có PoE |
| PWR-C5-600WAC/2 | 600 W | Bộ nguồn thứ hai |
| PWR-C5-1KWAC | 1000 W | Tầng nhiều thiết bị PoE |
| PWR-C5-1KWAC/2 | 1000 W | Bộ nguồn thứ hai |
| PWR-C6-125WAC | 125 W | Dòng nguồn C6 |
| PWR-C6-600WAC | 600 W | Dòng nguồn C6 |
| PWR-C6-1KWAC | 1000 W | Dòng nguồn C6 |
Hậu tố /2 trong mã nguồn cho biết đây là bộ nguồn thứ hai dùng cho cấu hình dự phòng. Mã PWR-C5-BLANK là nắp che khe nguồn trống, dùng khi chỉ lắp một bộ nguồn để giữ luồng gió đúng hướng.
Cáp và bộ xếp chồng
| Mã | Dùng cho | Loại |
|---|---|---|
| C9200-STACK-KIT | Catalyst 9200 | Bộ xếp chồng |
| C9200L-STACK-KIT | Catalyst 9200L | Bộ xếp chồng |
| C9300L-STACK-KIT | Catalyst 9300L | Bộ xếp chồng |
| STACK-T1-50CM | Dòng dùng cáp T1 | Cáp 50 cm |
| STACK-T1-1M | Dòng dùng cáp T1 | Cáp 1 m |
| STACK-T1-3M | Dòng dùng cáp T1 | Cáp 3 m |
| STACK-T3-50CM | Dòng dùng cáp T3 | Cáp 50 cm |
| STACK-T3-1M | Dòng dùng cáp T3 | Cáp 1 m |
| STACK-T4-50CM | Dòng dùng cáp T4 | Cáp 50 cm |
| STACK-T4-1M | Dòng dùng cáp T4 | Cáp 1 m |
| STACK T4-3M | Dòng dùng cáp T4 | Cáp 3 m |
Mỗi dòng switch dùng loại cáp xếp chồng riêng: T1 cho dòng cũ, T3 và T4 cho các dòng mới hơn. Chiều dài cáp chọn theo khoảng cách giữa các switch trong tủ: 50 cm đủ cho hai switch cạnh nhau, 1 m cho vài U cách nhau, 3 m cho hai tủ kề nhau.
Bộ gá rack và phụ kiện lắp đặt
| Mã | Công dụng |
|---|---|
| ACC-KIT-T1 | Bộ phụ kiện đi kèm |
| RACK-KIT-T1 | Bộ gá rack |
| 4PT-KIT-T2 | Bộ gá bốn trụ |
| Bộ gá bốn trụ nói chung | Bắt buộc với tủ sâu và thiết bị nặng, không lắp bằng hai trụ trước |
Dây nguồn theo chuẩn từng nước
Switch bán theo vùng đi kèm dây nguồn khác nhau, ví dụ CAB-TA-UK cho chuẩn Anh, CAB-TA-CN cho chuẩn Trung Quốc, CAB-TA-EU cho chuẩn châu Âu. Khi đặt hàng nên nêu rõ sử dụng tại Việt Nam để nhận dây phù hợp với ổ cắm trong tủ, tránh phải dùng phích chuyển.
Danh sách kiểm tra trước khi đặt hàng
| Hạng mục | Cần xác định | Ghi chú |
|---|---|---|
| Số bộ nguồn | Một hay hai bộ cho mỗi switch | Hai bộ nếu cần dự phòng |
| Công suất nguồn | Theo tổng tải PoE của tầng | Chừa 20% dự phòng |
| Nắp che khe nguồn | Khi chỉ lắp một bộ nguồn | Giữ luồng gió đúng hướng |
| Cáp xếp chồng | Đúng loại và đủ chiều dài | Mỗi dòng dùng loại riêng |
| Bộ gá rack | Theo độ sâu tủ, bốn trụ | Thiết bị nặng bắt buộc bốn trụ |
| Dây nguồn | Đúng chuẩn ổ cắm trong tủ | Nêu rõ khi đặt hàng |

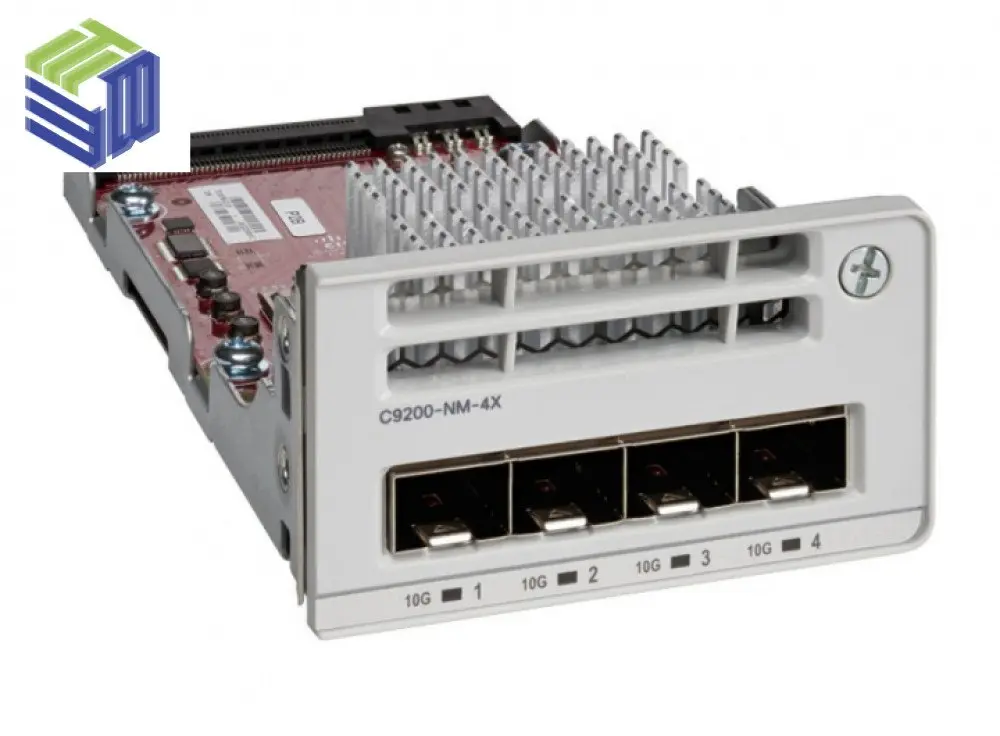

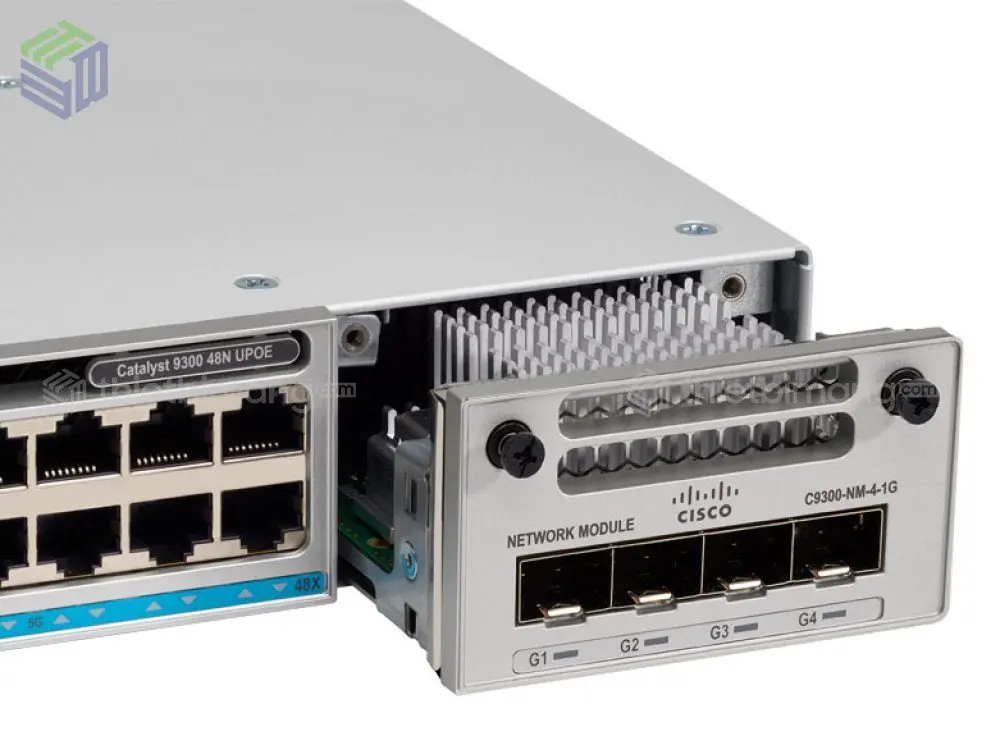

| Module mạng | Theo uplink cần dùng | Xem bài về network module |
| Module quang | Theo khoảng cách tuyến | Mua riêng |
Nên mua dự phòng gì
- Một bộ nguồn dự phòng cho mỗi loại nguồn đang dùng trong hệ thống.
- Một bộ cáp xếp chồng cho mỗi loại, vì cáp hỏng là stack không ghép được.
- Vài dây nguồn đúng chuẩn ổ cắm trong tủ.
- Ghi rõ mã từng phụ kiện trong hồ sơ để lần sau đặt đúng.
Xem nhóm Network Modules, Catalyst 9300 và bài chọn network module Cisco, mua switch Cisco cần kiểm tra gì.
