Màu dây nhảy mạng và cách đánh nhãn: quy ước màu theo chức năng, nhãn hai đầu và sơ đồ tủ

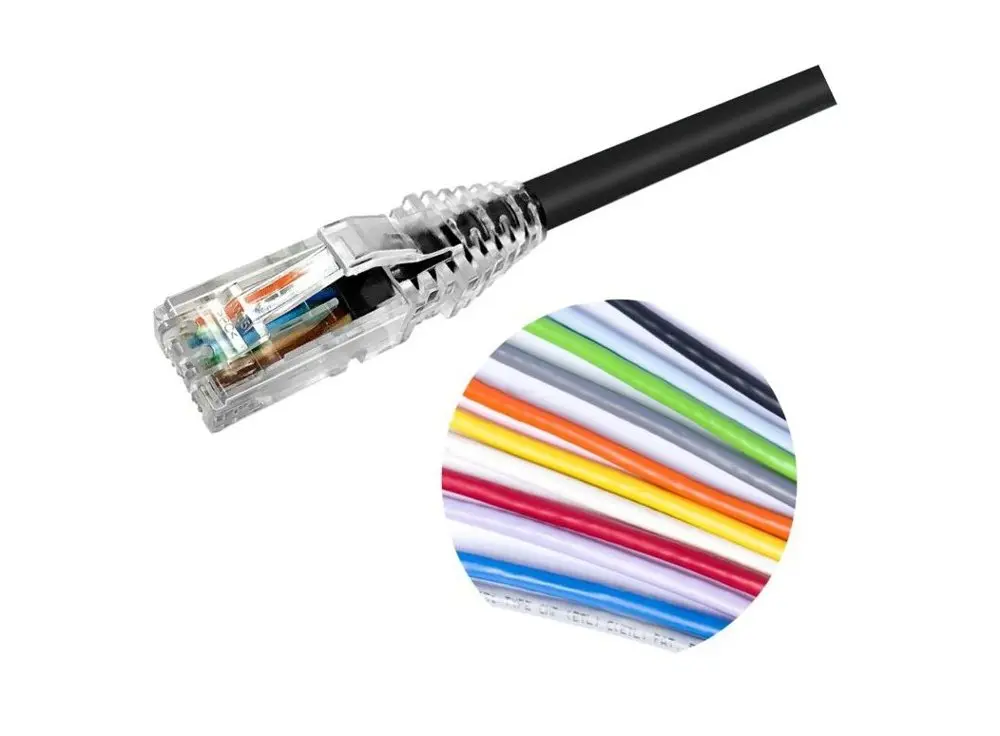

Trong tủ rack 48 cổng, tìm đúng sợi dây cần rút mất 30 giây nếu có màu và nhãn, mất 15 phút nếu không. Dây nhảy mạng CommScope có 8 màu vỏ, LS và Panduit đặt theo màu; chi phí thêm bằng không, nên đây là việc nên làm ngay từ ngày thi công.
Bảng màu đề xuất
| Màu | Chức năng | Ghi chú |
|---|---|---|
| Xanh dương | Máy tính người dùng | Chiếm đa số, dễ mua |
| Đỏ | Uplink, tường lửa, thiết bị hạ tầng | Cấm rút khi chưa hỏi |
| Xanh lá | Camera IP, thiết bị PoE | Kiểm tra nguồn PoE khi rớt |
| Vàng | Máy in, thiết bị dùng chung | Ít khi thay đổi |
| Đen hoặc xám | Cổng quản trị, console | Chỉ kỹ thuật dùng |
| Trắng | Điện thoại IP, thoại | Tách khỏi mạng dữ liệu |
| Cam | Dự phòng, tạm thời | Rà lại sau mỗi tháng |
Đây là gợi ý của Thiết Bị Mạng dựa trên cách nhiều hệ thống đang dùng, không phải tiêu chuẩn bắt buộc; điều quan trọng là chọn một bảng màu rồi dán bản in trong cửa tủ và dùng thống nhất cho mọi tầng, mọi năm.
Đánh số cổng
- Đặt tên tủ theo tầng: T1, T2 hoặc A, B.
- Patch panel trong tủ đánh P1, P2; cổng đánh 01–24.
- Nhãn ổ tường ghi đúng mã cổng patch panel: "T2-P1-07"; nhãn dán ở mặt mạng qua ô nhãn có nắp.
- Nhãn dây nhảy: dán hai đầu, ghi cổng nguồn và đích: "P1-07 → SW1-07".
- Ghi sơ đồ vào file (bảng tính) và in một bản dán trong cửa tủ, cập nhật mỗi lần đổi.
Nhãn dùng loại nào
Nhãn in nhiệt dán quấn quanh dây (wrap-around) bền hơn nhãn giấy dán thường; băng nhãn Brother, Dymo khổ 9–12 mm. Mặt mạng CommScope và LS đều có ô nhãn kèm nắp trong: in nhãn giấy, lồng vào, đậy nắp; không viết bút bi lên mặt. Patch panel CommScope Cat6 24 cổng có ô nhãn theo từng cổng.
Duy trì khi thay thiết bị
- Thay switch: tháo cả bó dây ra thanh quản lý cáp, cắm lại theo đúng số cổng, không đổi vị trí.
- Thêm điểm mạng: cấp số tiếp theo trong dãy, không chèn số cũ.
- Rút thiết bị: gỡ dây nhảy khỏi tủ, không để dây treo lơ lửng "để sau dùng lại".
- Mỗi 6 tháng đối chiếu sơ đồ với thực tế, cập nhật file.
Dây nhảy theo màu, nhãn và patch panel có sẵn tại Thiết Bị Mạng; xem dây nhảy mạng, mặt mạng và bài chọn chiều dài dây nhảy.
