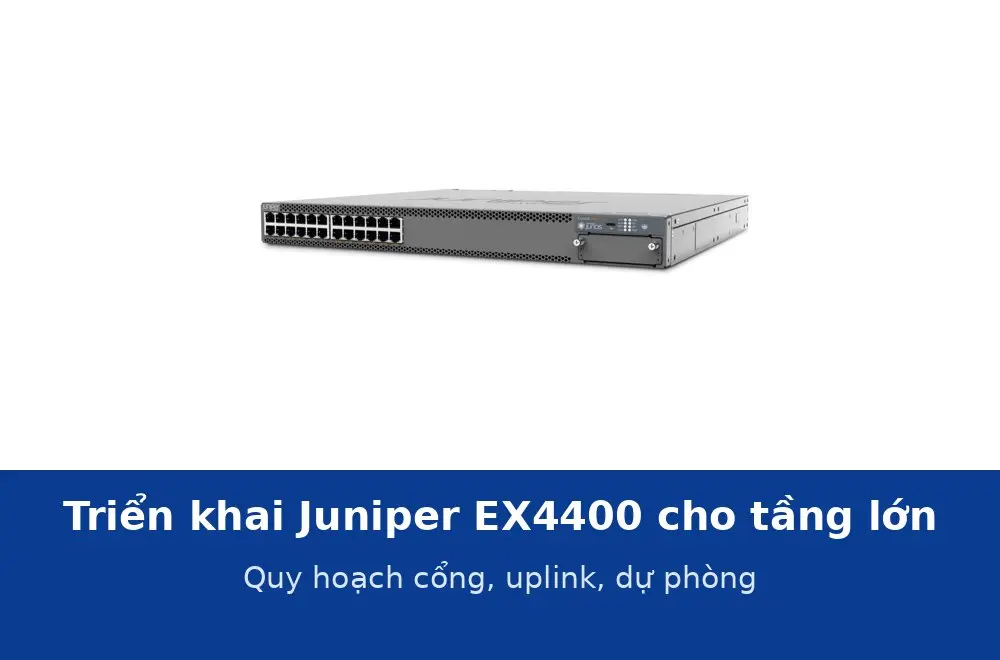

Triển khai Juniper EX4400 cho tầng văn phòng lớn: quy hoạch cổng, uplink và dự phòng
Bài này đi qua một ví dụ cụ thể: tầng văn phòng 200 chỗ ngồi, có điện thoại IP, 12 access point Wi-Fi 6, 20 camera và 3 máy in mạng, dùng switch Juniper EX4400.
Bước 1: đếm cổng cần
| Nhóm thiết bị | Số cổng | Cần PoE |
|---|---|---|
| Máy tính bàn làm việc | 200 | Không |
| Điện thoại IP | 200 (có thể dùng chung cổng với máy tính) | Có |
| Access point Wi-Fi 6 | 12 | Có |
| Camera IP | 20 | Có |
| Máy in mạng | 3 | Không |
| Thiết bị khác (màn hình hội nghị, khoá cửa) | Dự phòng 10–20 | Tuỳ thiết bị |
Tổng 235 cổng dùng thật. Cộng 20% dự phòng là 282 cổng; chọn 6 switch 48 cổng (288 cổng). Nếu bàn dùng chung một cổng cho cả máy tính và điện thoại IP (điện thoại có cổng nối tiếp) thì số cổng giảm đáng kể, còn khoảng 235 - 200 = 35 cổng cho thiết bị khác cộng 200 cổng bàn, tức 5 switch 48 cổng là đủ.
Bước 2: chọn model và phân bổ PoE
- Switch cho khu vực có AP, camera, điện thoại IP: bản PoE EX4400-48P.
- Switch chỉ có máy tính và máy in: bản không PoE EX4400-48T, tiết kiệm chi phí.
- Chia AP và camera đều trên các switch PoE để không dồn tải vào một thiết bị.
Bước 3: thiết kế uplink
- Mỗi switch (hoặc mỗi stack Virtual Chassis) có hai đường lên đi hai tuyến vật lý khác nhau.
- Dùng cổng 100G QSFP28 khi lớp gom hỗ trợ, hoặc module mở rộng 4 x 10G/25G cho tuyến 10G/25G.
- Gộp LAG để tận dụng cả hai đường và tự chuyển khi mất một đường.
- Đặt ưu tiên cho lưu lượng quan trọng nếu tầng có hệ thống hội nghị, camera giám sát.
Bước 4: nguồn và tủ
- Mỗi switch hai nguồn, cắm hai nhánh điện khác nhau, ít nhất một nhánh qua UPS.
- Tủ đủ U cho switch, patch panel, thanh quản lý cáp và khoảng trống thông gió; xem bài tính số U tủ mạng.
- Tính nhiệt theo tải PoE thực tế để bố trí quạt, xem bài tính nhiệt và quạt tủ rack.
Danh sách kiểm tra trước khi bàn giao
| Hạng mục | Nội dung kiểm tra |
|---|---|
| Cấu hình | Sao lưu cấu hình từng switch và stack |
| Nhãn | Nhãn cổng trùng patch panel và ổ tường |
| Uplink | Kiểm tra cả hai đường bằng cách rút thử từng đường |
| Nguồn | Rút thử một nguồn, xác nhận switch vẫn chạy |
| PoE | Đo tổng công suất ban đêm khi camera bật hồng ngoại |
| Giám sát | Bật cảnh báo mất nguồn, mất uplink, mất thành viên stack |
| Hồ sơ | Sơ đồ cổng, danh sách VLAN, thông tin liên hệ hỗ trợ |
Xem thêm MACsec và nguồn dự phòng, tính công suất PoE cho Wi-Fi 6 và camera và nhóm Juniper EX4400, Juniper EX4100.
