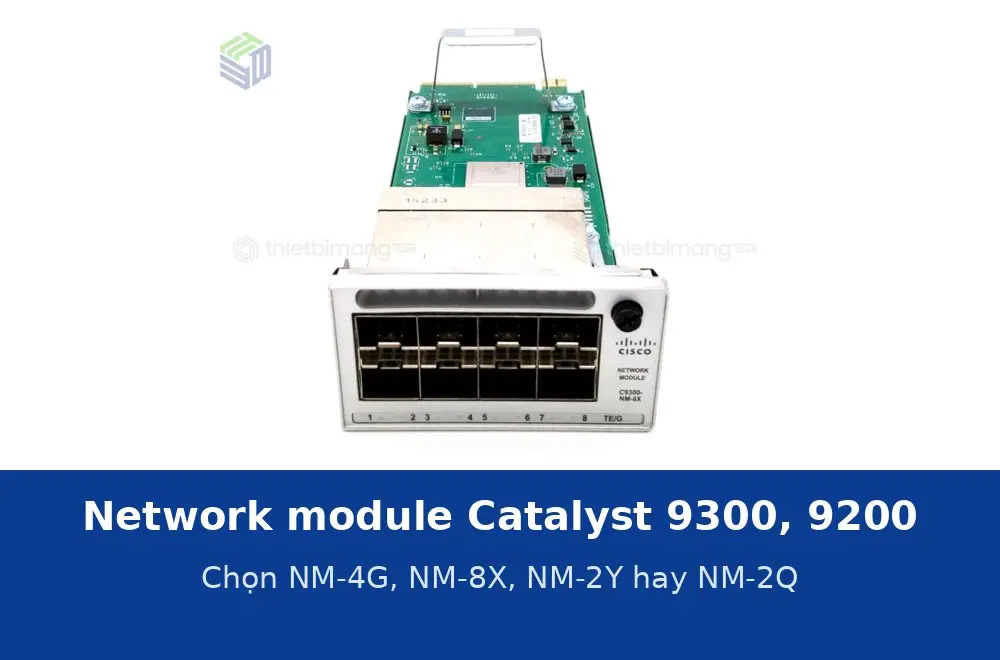

Network module cho Catalyst 9300, 9200 là gì? Chọn NM-4G, NM-8X, NM-2Y hay NM-2Q
Switch Catalyst 9300 và bản modular của Catalyst 9200 không có cổng uplink cố định mà có một khe phía sau để lắp network module (NM). Cùng một switch 24 cổng có thể uplink 4 x 1G cho tầng nhỏ hoặc 8 x 10G khi lên hạ tầng 10G, chỉ bằng cách đổi module mà không thay switch.
Các network module đang bán
| Mã module | Dùng cho | Cổng uplink | Giá |
|---|---|---|---|
| C9300-NM-4G | Catalyst 9300 | 4 x 1G SFP | 4.850.000 đ |

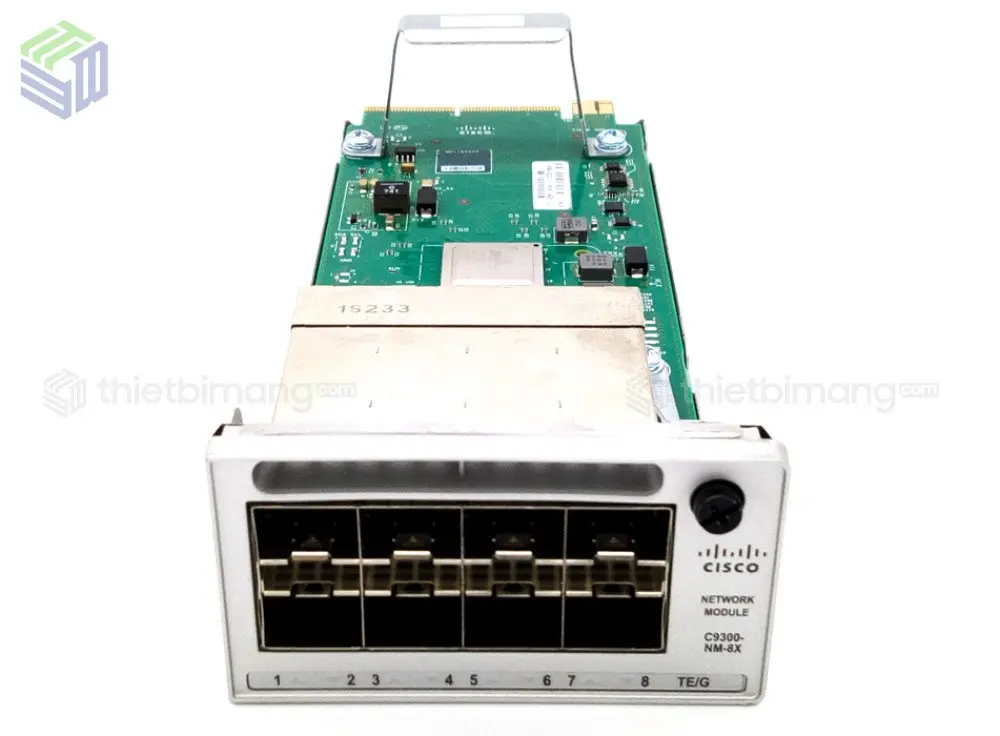

| C9300-NM-8X | Catalyst 9300 | 8 x 10G SFP+ | 25.200.000 đ |
| C9300-NM-2Y | Catalyst 9300 | 2 x 25G/10G/1G SFP28 | Báo giá |
| C9300-NM-2Q | Catalyst 9300 | 2 x 40G QSFP+ | Báo giá |
| C9300-NM-4M | Catalyst 9300 | 4 x Multigigabit | Báo giá |
| C9200-NM-4G | Catalyst 9200 modular | 4 x 1G SFP | 5.750.000 đ |

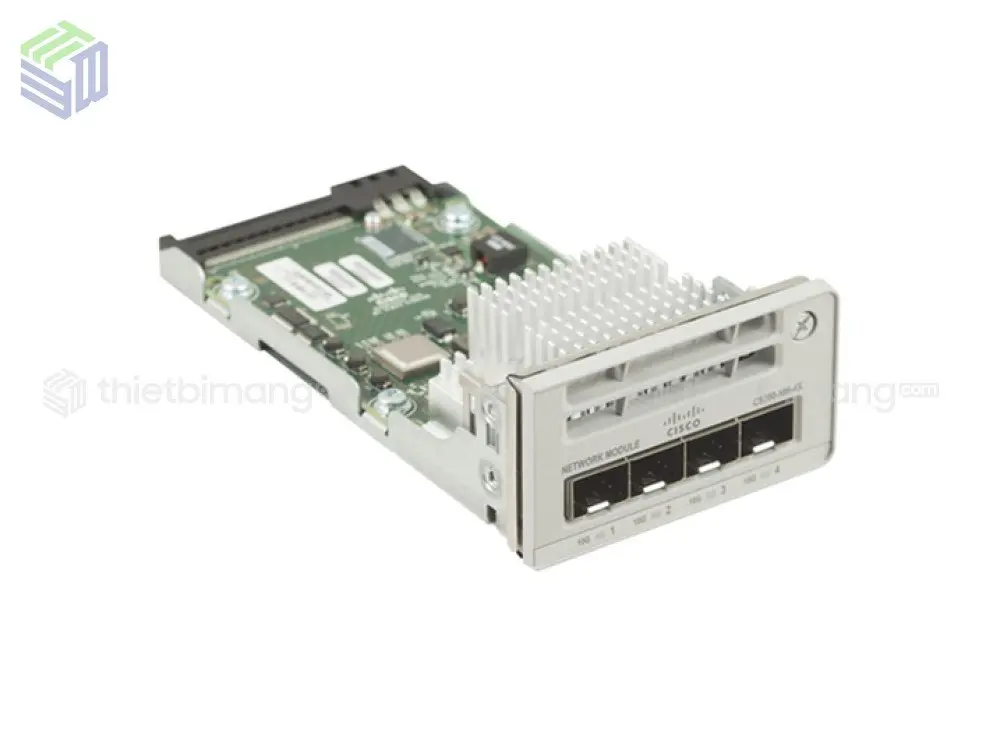

| C9200-NM-4X | Catalyst 9200 modular | 4 x 10G SFP+ | 22.500.000 đ |
| C9200-NM-2Y | Catalyst 9200 modular | 2 x 25G SFP28 | Báo giá |
| C9200-NM-2Q | Catalyst 9200 modular | 2 x 40G QSFP+ | Báo giá |
Chọn theo băng thông uplink cần thiết
- Tầng dưới 24 máy, chủ yếu văn phòng: C9300-NM-4G hoặc C9200-NM-4G với 4 cổng 1G, gộp EtherChannel 2–4 Gbps là đủ.
- Tầng có AP Wi-Fi 6, camera 4K, 48 cổng: C9300-NM-8X (8 x 10G) hoặc C9200-NM-4X (4 x 10G) để không nghẽn uplink.
- Uplink 25G về switch gom: C9300-NM-2Y hoặc C9200-NM-2Y.
- Liên kết 40G giữa switch lõi: C9300-NM-2Q hoặc C9200-NM-2Q, cắm module QSFP-40G-SR4-S.
Nguyên tắc tính băng thông uplink
Tổng băng thông truy cập của switch 48 cổng Gigabit là 48 Gbps lý thuyết, nhưng lưu lượng thực tế đồng thời thường chỉ 10–20%. Tỷ lệ gom (oversubscription) 5:1 tới 10:1 là chấp nhận được cho mạng văn phòng, nghĩa là uplink 4–10 Gbps. Tầng có nhiều AP Wi-Fi 6 (mỗi AP có thể đẩy 1–2 Gbps) hoặc camera 4K cần tính riêng theo thiết bị thay vì theo số cổng.
Lưu ý khi lắp
- Module phải đúng dòng: C9300-NM chỉ lắp cho Catalyst 9300, C9200-NM cho Catalyst 9200 modular (bản 9200L cổng uplink cố định không có khe NM).
- Tắt nguồn hoặc theo hướng dẫn hot-swap trong tài liệu switch trước khi tháo lắp.
- Module chỉ là khe cắm quang, vẫn cần mua module SFP/SFP+/QSFP tương ứng: xem module SFP 1Gb, module SFP 10Gb, module QSFP+.
- Kiểm tra phiên bản IOS XE hỗ trợ module mới sau khi nâng cấp.
Xem thêm Catalyst 9300, Catalyst 9200 và nhóm network modules; Thiết Bị Mạng báo giá module và switch theo cấu hình.
