Phụ kiện quang cần những gì cho một tuyến hoàn chỉnh? Danh mục và giá tham khảo
Dự toán tuyến quang thường chỉ tính tiền cáp và tiền công, rồi phát sinh khi thi công vì thiếu phụ kiện. Danh mục dưới đây liệt kê những thứ cần cho một tuyến hoàn chỉnh.
Danh mục phụ kiện và giá tham khảo
| Phụ kiện | Dùng để | Giá tham khảo |
|---|---|---|
| Dây hàn cáp quang | Nối sợi trục ra đầu nối | 13.000 đ |
| Khay hàn quang | Giữ và bảo vệ mối hàn | 25.000 đ |
| Ống co nhiệt | Bảo vệ điểm hàn từng sợi | 800 đ |
| Đầu nối nhanh Fasconector | Gắn đầu nối không cần máy hàn | 25.000 đ |
| Adapter SC/UPC | Nối hai đầu SC | 5.000 đ |
| Adapter LC/UPC | Nối hai đầu LC | 10.000 đ |
| Adapter SC/UPC multimode simplex | Nối đầu SC đa mốt | 5.000 đ |
| Adapter LC/UPC multimode duplex | Nối đầu LC đa mốt 2 lõi | 10.000 đ |
| Măng xông quang | Bảo vệ mối nối | 295.000 đ |
| Măng xông quang KCO 48FO | Bảo vệ mối nối 48 sợi | 350.000 đ |
| Bút soi quang | Soi thông sợi, tìm điểm đứt gần | 1.050.000 đ |
| Bộ dụng cụ thi công cáp quang KCO | Đo và thi công | 3.100.000 đ |
Dây hàn quang: chọn đúng loại sợi
Dây hàn là đoạn nối giữa sợi trong cáp trục và đầu nối ở hộp phối. Bắt buộc cùng loại sợi với cáp trục. Theo thông số: dây hàn quang KCO LC/UPC singlemode 1,5m dùng sợi đơn mốt 9/125 µm OS2 chuẩn G.652D, suy hao chèn ≤0,3 dB (bản chuẩn) hoặc ≤0,15 dB (bản master), suy hao phản xạ ≥50 dB. Bản đa mốt như bản SC/UPC OM2 và bản SC/UPC OM3 dùng sợi OM2 và OM3 50/125 µm với suy hao chèn ≤0,3 dB, điển hình 0,15 dB.
Dây hàn cáp quang có đường kính 0,9 mm đệm chặt (tuỳ chọn 0,6 mm hoặc 2,0/3,0 mm), vỏ LSZH hoặc PVC, 12 mã màu theo chuẩn, suy hao chèn ≤0,15 dB điển hình.
Adapter quang: nơi hai đầu nối gặp nhau
- Adapter SC/UPC: kiểu SC/UPC và SC/APC, dạng simplex hoặc duplex, dùng cho sợi đơn mốt 9/125 µm và đa mốt 50/125, 62,5/125 µm; suy hao chèn điển hình ≤0,15 dB, tối đa ≤0,2 dB, độ lặp lại ≤0,10 dB, suy hao phản xạ UPC ≥50 dB và APC ≥60 dB.

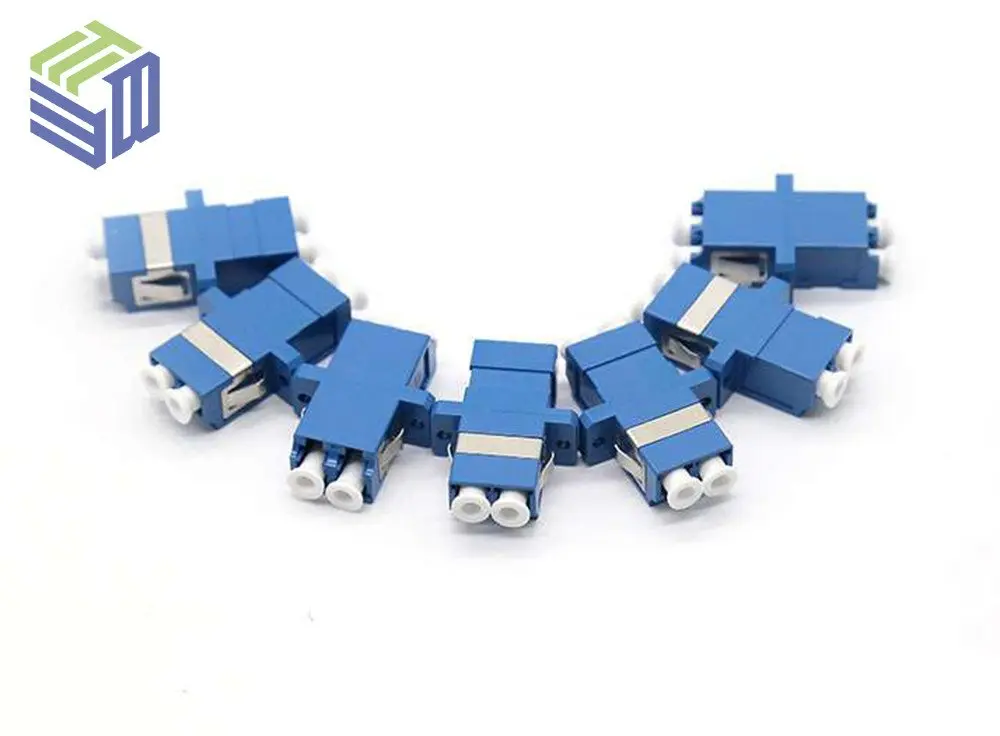

- Adapter LC/UPC: kiểu LC/UPC và LC/APC, dạng simplex, duplex (2 lõi) hoặc quad (4 lõi); suy hao chèn ≤0,2 dB, bản cao cấp ≤0,1 dB; độ bền cơ học 500 lần cắm rút.
- Adapter LC/UPC multimode duplex: LC duplex đa mốt, màu be, bước sóng kiểm tra 850 và 1300 nm, ống định tâm sứ zirconia.
Hộp bảo vệ mối nối
Măng xông quang KCO 48FO có dung lượng 48 sợi chia 4 khay (6 hoặc 12 sợi mỗi khay), kích thước Ø170 x 300 mm, nặng 1,3 kg. Dùng cho mối nối ngoài trời, trong hộp kỹ thuật hoặc tại điểm rẽ nhánh. Khay hàn quang giữ và bảo vệ từng mối hàn bên trong.
Dụng cụ đo và thi công

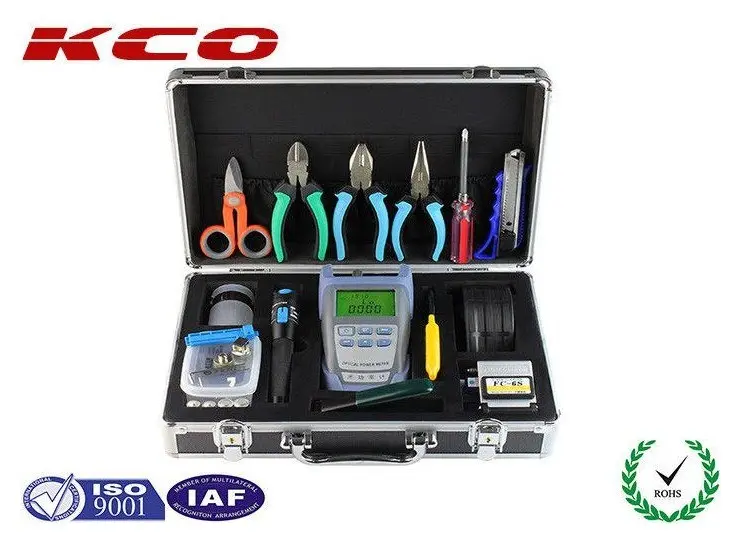

Bộ dụng cụ thi công cáp quang KCO gồm vali hợp kim nhôm chống bụi, chống nước, chống va đập, chịu -33 °C đến +90 °C, có khoá và dây đeo; máy đo công suất quang bước sóng 850/980/1300/1310/1550/1625 nm, dải đo -70 đến +10 dBm, dùng 2 pin AA, kèm adapter SC và FC; cùng bút soi quang và các dụng cụ thi công. Bút soi quang dùng riêng để soi thông sợi và tìm điểm đứt gần.
Tính vật tư cho một tuyến 12 sợi
| Vật tư | Số lượng cho tuyến 12 sợi | Ghi chú |
|---|---|---|
| Dây hàn | 24 sợi (12 mỗi đầu) | Cùng loại sợi với cáp trục |
| Ống co nhiệt | 24 cái | Mỗi mối hàn một cái |
| Khay hàn | 2–4 khay | Theo số sợi mỗi khay |
| Adapter | 12 cái mỗi đầu | Theo kiểu đầu nối chọn |
| Dây nhảy | Theo số cổng thiết bị | Cùng loại sợi |
| Măng xông | 1 cái mỗi điểm nối | Nếu có nối giữa tuyến |
| Nhãn | 24 nhãn trở lên | Hai đầu mỗi sợi |
| Dự phòng | 10% mỗi loại | Hao hụt khi thi công |
Xem nhóm phụ kiện quang, cáp quang Commscope và bài thi công cáp quang trục toà nhà, chọn loại sợi quang.
