Thi công cáp quang trục toà nhà: từ kéo cáp tới nghiệm thu và bàn giao hồ sơ

Cáp quang trục là hạ tầng dùng 15–20 năm, chôn trong tường và hộp kỹ thuật, gần như không sửa được. Vì vậy chất lượng thi công quan trọng hơn nhiều so với chênh lệch giá giữa các loại cáp.

Trình tự thi công

Ba giới hạn cơ học phải tôn trọng

1. Lực kéo: mỗi loại cáp có lực kéo tối đa; kéo quá lực làm sợi bị vi nứt, ban đầu vẫn thông nhưng suy hao tăng dần theo thời gian.
2. Bán kính uốn: uốn gấp làm ánh sáng thoát ra khỏi lõi; phải dùng ống lượn ở mọi góc rẽ, không bẻ vuông góc.
3. Nhiệt độ thi công: theo thông số cáp Commscope AMP là -20 °C đến +60 °C; ngoài dải này vỏ cáp giòn hoặc mềm quá mức.

Ngoài ra: không siết dây rút quá chặt, không để cáp đè dưới vật nặng, không kéo cáp qua cạnh sắc.

Hàn nối và hộp phối

• Khay hàn: mỗi mối hàn đặt trong khay, cố định và bảo vệ, xem khay hàn quang.

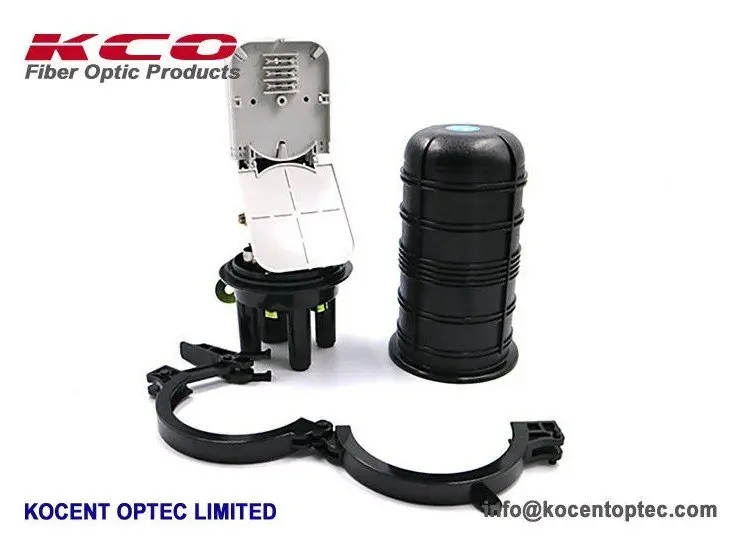

• Măng xông: bảo vệ mối nối ngoài trời và trong hộp kỹ thuật; bản măng xông quang KCO 48FO có dung lượng 48 sợi, 4 khay, kích thước Ø170 x 300 mm.
• Sợi dự trữ: để lại 1–2 m sợi dự trữ ở mỗi hộp phối, để lần sau còn hàn lại được.
• Đánh số sợi theo mã màu: theo chuẩn 12 màu, ghi rõ trong hồ sơ.
• Vệ sinh trước khi đấu: đầu nối bẩn là nguyên nhân suy hao phổ biến nhất.

Nghiệm thu: đo chứ không nhìn đèn

Bộ dụng cụ như bộ dụng cụ thi công cáp quang KCO gồm máy đo công suất quang (bước sóng 850/980/1300/1310/1550/1625 nm, dải -70 đến +10 dBm), bút soi quang và các dụng cụ thi công trong vali hợp kim nhôm chống bụi, chống nước.

Hồ sơ bàn giao

Ba việc nên làm sau khi bàn giao

• Lưu kết quả đo làm mốc; mỗi năm đo lại và so sánh để phát hiện suy hao tăng dần.
• Giữ vài mét cáp cùng loại và vài dây nhảy dự phòng trong kho.
• Chụp ảnh hộp phối và sơ đồ tuyến, lưu cùng hồ sơ hệ thống.
