Tính điện, nhiệt và không gian tủ cho switch lõi EX9200 trước khi lắp đặt

Khung switch lõi khác thiết bị 1U ở chỗ: sai sót về mặt bằng không sửa được sau khi đã lắp. Bài này liệt kê những gì phải kiểm tra trước khi đưa EX9204 hoặc EX9214 vào phòng máy.

Bước 1: kiểm tra tủ

Bước 2: kiểm tra nguồn điện

• Số bộ nguồn: EX9214-BASE3C-AC chứa tối đa bốn bộ nguồn, chia hai vùng nguồn, mỗi vùng hai bộ. Mỗi vùng nên lấy điện từ một nhánh khác nhau.

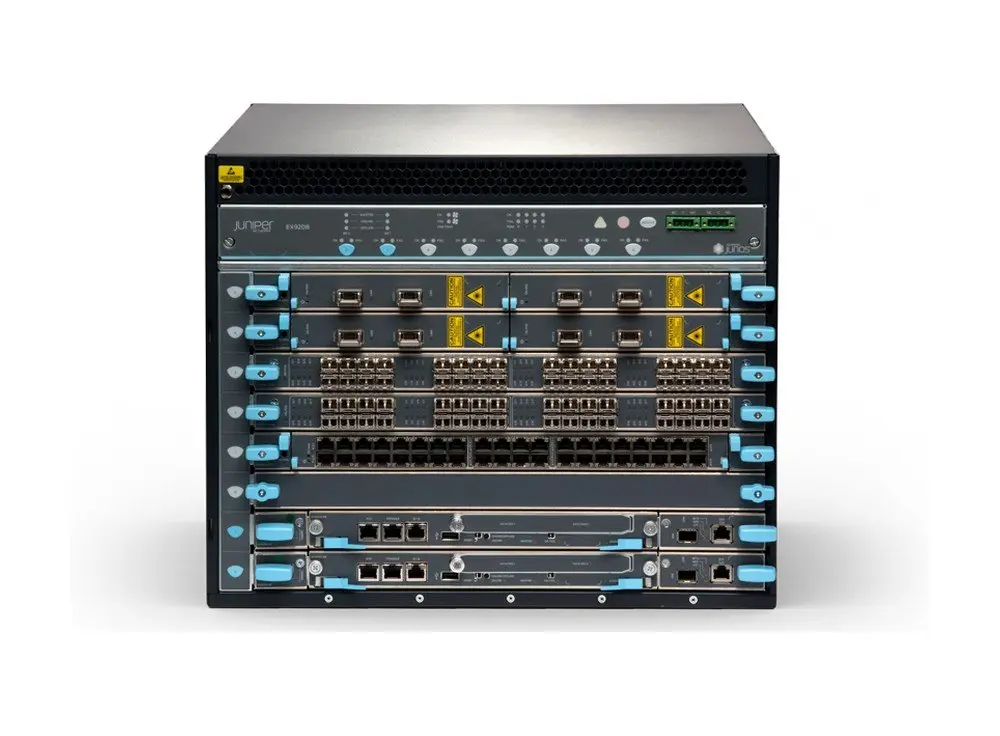

• Loại nguồn: khung EX9208 có bản dùng nguồn AC 2520 W; cần kiểm tra ổ cắm, tiết diện dây và aptomat của nhánh đáp ứng dòng khởi động.
• UPS: tính công suất UPS theo tổng tải thực của khung khi lắp đầy card, cộng dự phòng, chứ không theo cấu hình lúc mua.
• Ổ cắm PDU: đủ số ổ đúng chuẩn cho tất cả bộ nguồn, đặt ở hai thanh PDU khác nhau.

Bước 3: tính nhiệt

Nhiệt lượng toả ra tỉ lệ với điện tiêu thụ: thiết bị tiêu thụ 1 kW toả ra xấp xỉ 1 kW nhiệt. Cộng tổng công suất tất cả thiết bị trong phòng, so với công suất làm mát hiện có, và kiểm tra xem điều hoà còn dư khi thiết bị mới vào. Bố trí hành lang nóng - lạnh, thiết bị cùng chiều gió; chi tiết ở bài bố trí hành lang nóng lạnh trong phòng máy.

Bước 4: đường cáp

1. Tính số sợi quang về lõi và dự phòng ít nhất 30% cho mở rộng.
2. Máng cáp phải chịu được bó cáp khi lắp đầy card, giữ bán kính uốn cho phép của cáp quang.
3. Tách đường cáp nguồn và cáp tín hiệu.
4. Dùng ống lượn và thanh quản lý cáp để mặt trước khung không bị che gió.
5. Đánh nhãn hai đầu mọi sợi, xem bài đánh nhãn hệ thống cáp.

Bước 5: lắp đặt an toàn

• EX9214 nặng 92,3 kg ở cấu hình cơ bản: cần thiết bị nâng hoặc tối thiểu hai đến ba người, tháo bớt nguồn và card trước khi nâng.
• Kiểm tra tải trọng sàn nâng của phòng máy nếu tủ đặt trên sàn kỹ thuật.
• Bắt đủ vít cả bốn trụ tủ, không lắp khung nặng chỉ bằng hai trụ trước.
• Tiếp địa tủ và khung theo hướng dẫn của hãng.

Danh sách kiểm tra trước ngày lắp
