Switch Ruijie RG-ES05F

RG-ES05F: switch 5 cổng không quản lý của Reyee

RG-ES05F thuộc nhóm switch không quản lý (unmanaged) vỏ nhựa của Ruijie Reyee: 5 cổng RJ45 Fast Ethernet 10/100 Mbps, không có PoE. Máy không cần cấu hình – trang sản phẩm của hãng ghi “cắm là chạy”. Các kịch bản Ruijie nêu: cửa hàng bán lẻ, quán cà phê, biệt thự, văn phòng tại gia và giám sát ngoài trời.

Bốn điểm nổi bật trong datasheet (bản ngày 12/05/2026): switch 5 cổng 10/100 Mbps không quản lý, không PoE; dù không quản lý vẫn hiển thị được trên Ruijie Cloud; độ tin cậy mạng cao; dùng được cho nhiều kịch bản. Trang hãng thêm ý về chất lượng: khâu thiết kế bo mạch PCB và chọn linh kiện theo chuẩn khắt khe.

Cổng, hiệu năng và đèn báo

Năm cổng RJ45 đều là Fast Ethernet 10/100BASE-T có tự thương lượng tốc độ; máy không có cổng SFP và không có cổng console. Năng lực chuyển mạch 1 Gbps, chuyển tiếp 0,74 triệu gói/giây. Datasheet xếp sản phẩm vào nhóm Layer 2.

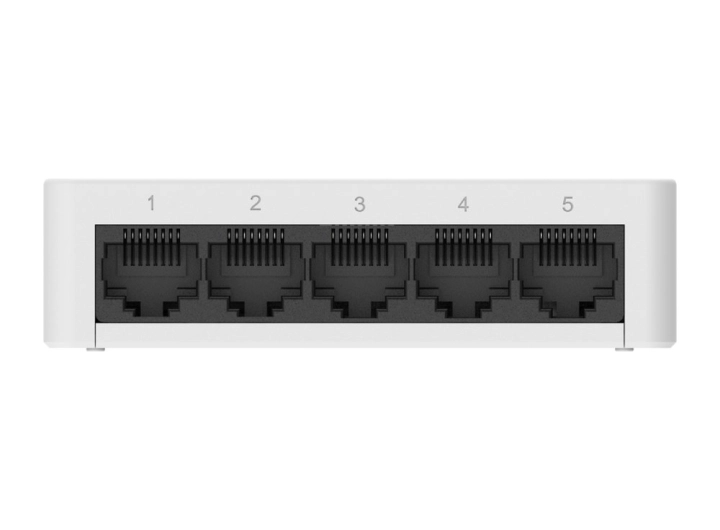

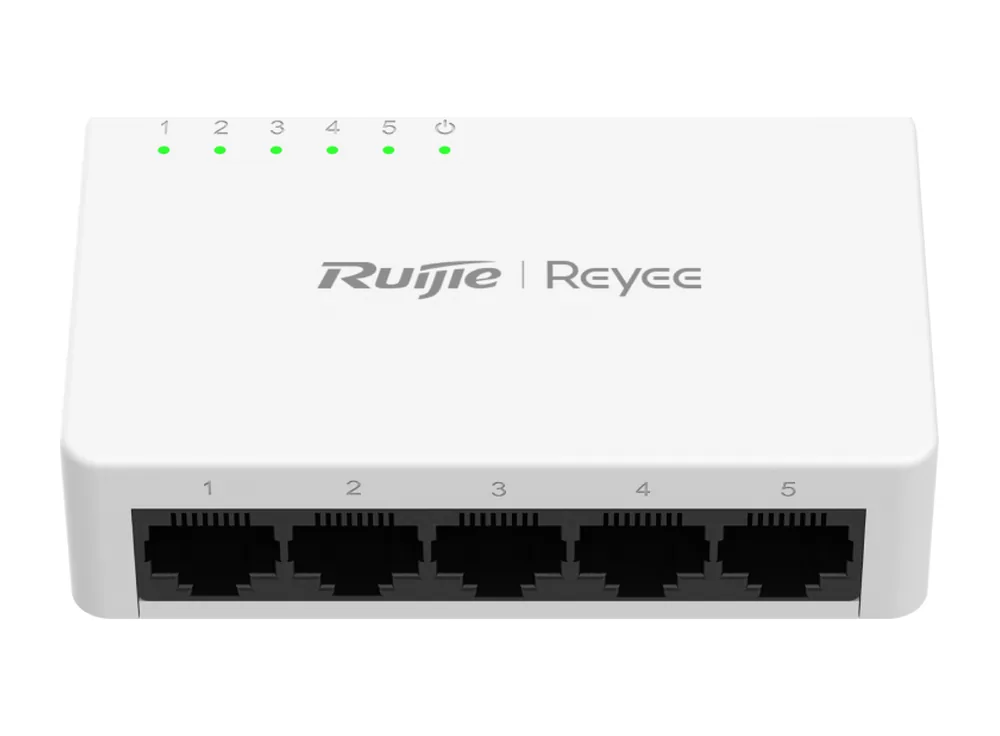

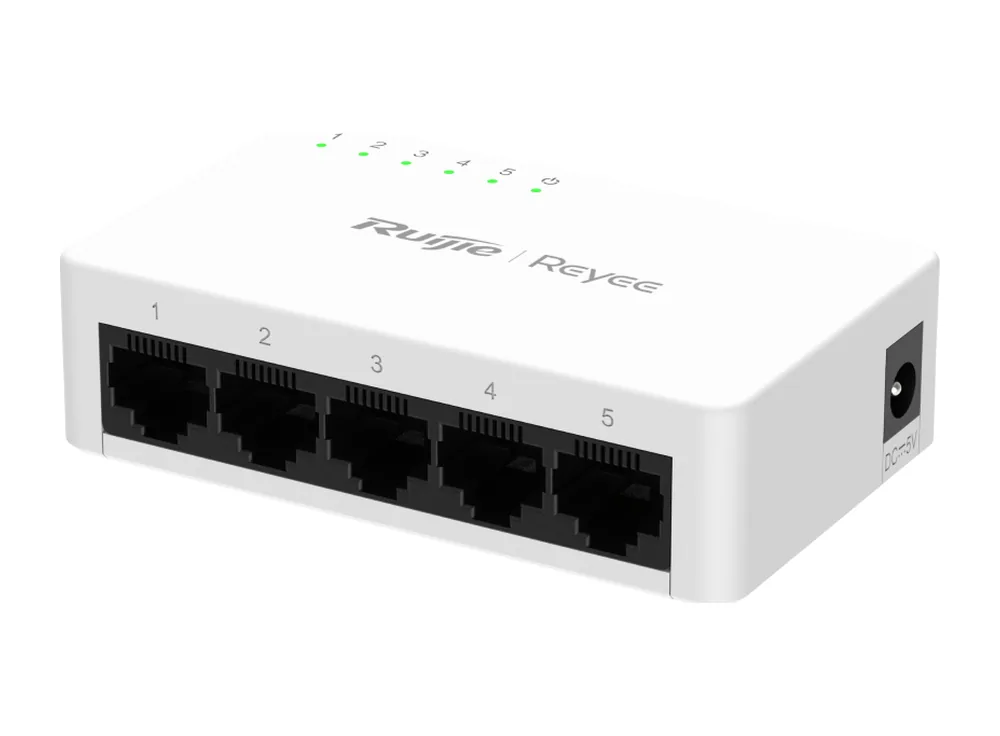

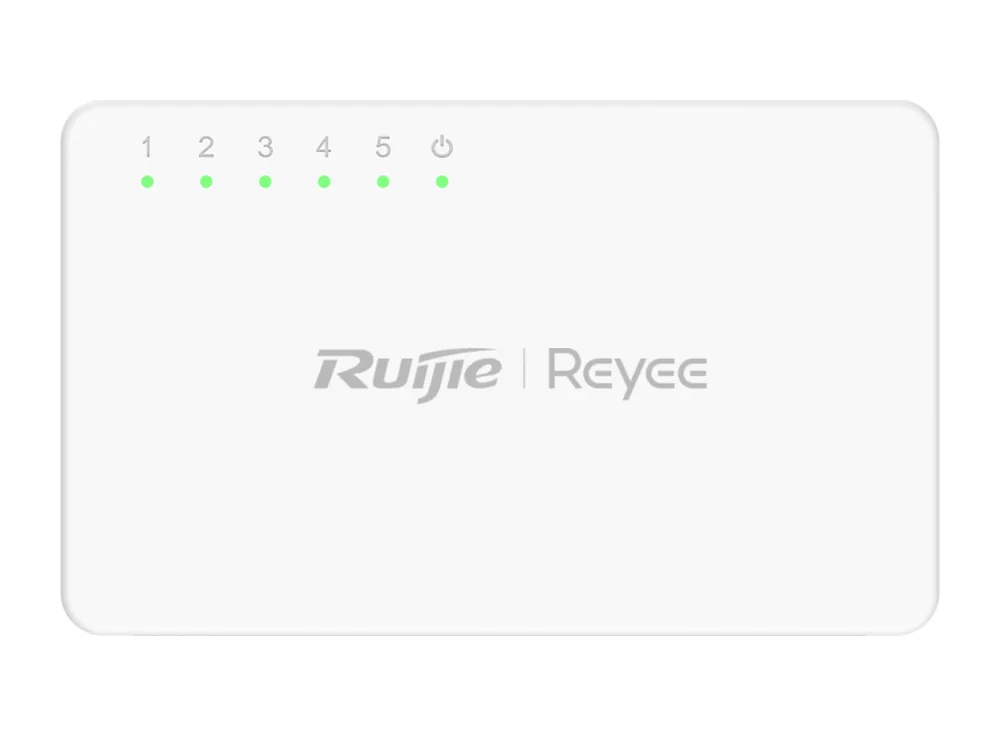

Theo tài liệu phần cứng, năm cổng 10/100Base-T đặt ở mặt trước cùng đèn báo cổng và đèn hệ thống, còn jack nguồn DC ở phía bên phải thân máy. Bảng đèn hãng mô tả:

Dây mạng dài tối đa 100 m. Bảng xử lý sự cố của hãng: cổng mất kết nối hay gửi/nhận khung bị lỗi có thể do dây xoắn đôi hỏng, dây vượt 100 m, hoặc cấu hình cổng lệch kiểu hoạt động với switch đối diện – xử lý bằng cách thay dây và rà lại cấu hình hai đầu.

Hiện switch không quản lý trên Ruijie Cloud

Ghi chú trên trang sản phẩm: để một switch unmanaged xuất hiện trên Ruijie Cloud, mạng đó cần ít nhất một switch có quản lý. Tài liệu lắp đặt kể tên các loại thiết bị phù hợp: router EG, switch ES2 hay NBS của Reyee – chẳng hạn RG-ES205GC hay RG-NBS3100-24GT4SFP-V2. Trong app, vào trang Topology, chọn thiết bị có quản lý ở phía trên, sau đó dùng Scan to Add (scan mã QR của switch) hoặc Manually Add (chọn model, cổng uplink). Nếu switch đã có trong sơ đồ dưới dạng thiết bị ảo, chọn nó rồi làm một trong hai cách trên.

Nguồn điện và làm mát

Nguồn nuôi là adapter DC 5 V, 1 A. Phía điện lưới, adapter nhận 100–240 V xoay chiều 50–60 Hz, giới hạn 90–264 V AC và tần số từ 47 tới 63 Hz; dòng danh định 0,3 A. Switch dùng tối đa 1,4 W, dòng rò ≤ 1,5 mA. Ruijie yêu cầu chỉ dùng các model adapter liệt kê trong tài liệu (đều 5V/1A, theo chuẩn phích EU, UK, US, AU, Ấn Độ). Cổng dịch vụ và jack nguồn cho phép cắm nóng.

Làm mát tự nhiên, không có quạt; mục độ ồn (acoustic noise) trong datasheet ghi “No”. Thân máy cần thoáng tối thiểu 100 mm bốn phía, không đặt các máy chồng lên nhau; hãng gợi ý lau bụi định kỳ, chẳng hạn 3 tháng/lần, để bụi không làm tắc lỗ thông gió.

Kích thước và cách lắp đặt

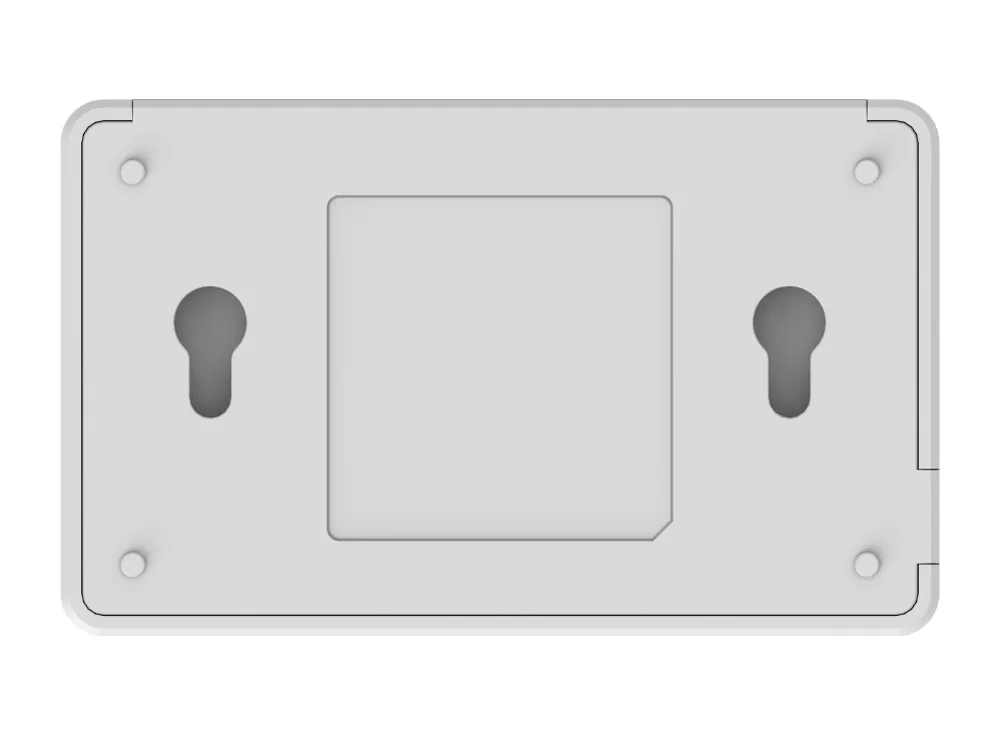

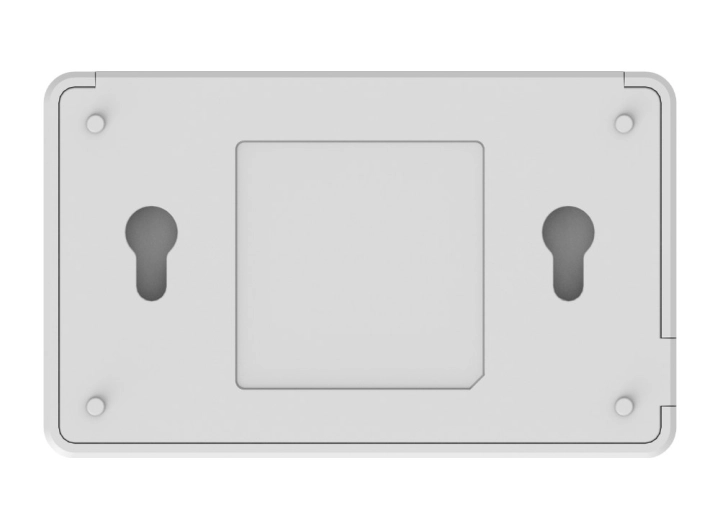

Thân nhựa rộng 85 mm, sâu 52 mm, cao 23,5 mm; khối lượng máy 49,5 g, tính cả đóng gói 210 g. Có hai kiểu lắp: đặt bàn và treo tường. Bộ vít, tắc kê để treo không có sẵn, người lắp tự chuẩn bị. Thông số hãng đưa ra: hai lỗ khoan cùng hàng ngang, tâm cách nhau 56 mm; vít dài tối thiểu 20 mm, mũ vít Ø 5,2–6,0 mm và dày chưa tới 1,6 mm, để vít lồi khỏi tường chừng 4 mm; sau đó treo máy qua hai lỗ ở mặt đáy. Chỉ treo lên tường bê tông hay mặt vật liệu không bắt lửa.

Dây mạng nên đi trong phòng máy; trường hợp phải kéo ra ngoài trời thì cần thêm giải pháp chống sét. Hướng dẫn cũng lưu ý RG-ES05F là sản phẩm class A: dùng trong môi trường gia đình có thể gây nhiễu sóng vô tuyến, khi đó người dùng có thể cần áp dụng biện pháp phù hợp.

Môi trường hoạt động và chứng nhận

Vận hành ở 0…45 °C với độ ẩm 10–90 %; bảo quản ở -40…+75 °C với độ ẩm 5–95 % (đều không ngưng tụ). Độ cao khi chạy lẫn khi cất: -500 m tới 5.000 m. Mức chịu xung sét: cổng dịch vụ ±4 kV common mode; jack nguồn ±2 kV common, ±1 kV differential. Chịu phóng tĩnh điện 6 kV tiếp xúc, 8 kV không khí. MTBF 200.000 giờ. Chứng nhận CE và CB; tương thích điện từ: EN 300 386, EN 55035, EN 55032, EN 61000-3-3, EN IEC 61000-3-2; an toàn điện: IEC 62368-1, EN 62368-1.

Các mã switch không PoE trong khối Model của hãng

Số cổng theo khối “Model” trên trang RG-ES05F của Ruijie (FE: Fast Ethernet 10/100 Mbps; GE: Gigabit Ethernet); tiêu đề datasheet của cả tám mã đều ghi Non-PoE.

Mua RG-ES05F tại Thiết Bị Mạng

Giá bán hiển thị ở đầu trang; cần số lượng lớn xin gọi hotline hoặc gửi email. Các switch không quản lý khác của hãng nằm ở mục switch Ruijie SOHO; toàn bộ sản phẩm ở danh mục thiết bị mạng Ruijie.
