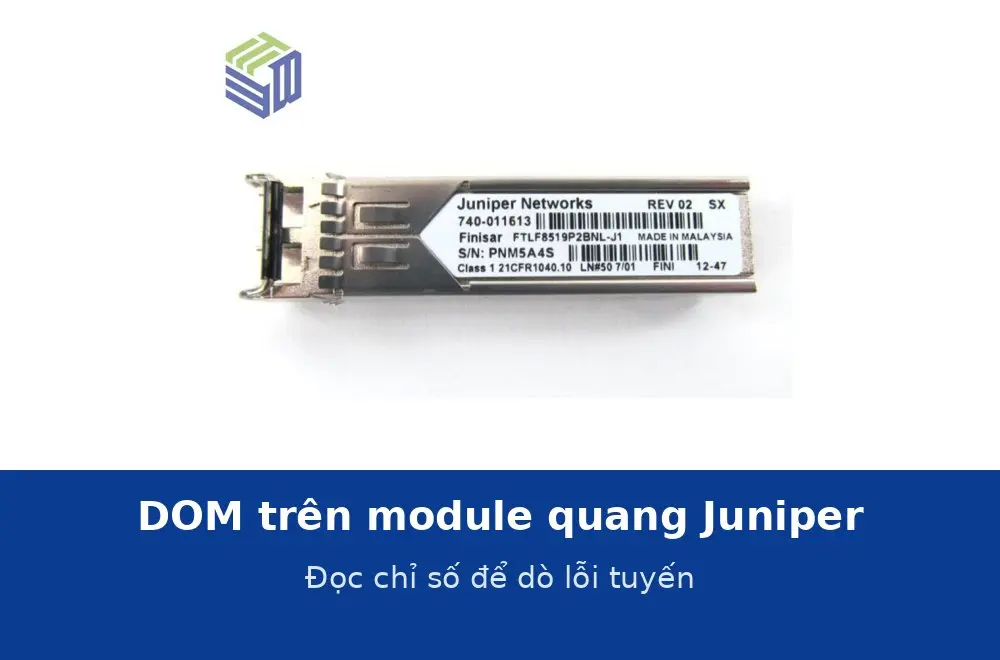

DOM trên module quang Juniper: đọc chỉ số công suất để dò lỗi tuyến quang
DOM (Digital Optical Monitoring) là khả năng module quang báo về switch các chỉ số hoạt động: công suất phát, công suất thu, dòng phân cực, nhiệt độ và điện áp. Cả bốn module Juniper thông dụng đều ghi Hỗ trợ DOM: Có trong thông số. Đây là cách dò lỗi tuyến quang nhanh nhất mà không cần máy đo.
Năm chỉ số DOM và ý nghĩa
| Chỉ số | Đơn vị | Nói lên điều gì | Bất thường nghĩa là |
|---|---|---|---|
| Công suất phát (TX) | dBm | Module có phát đủ mạnh không | Thấp bất thường: module yếu hoặc hỏng |
| Công suất thu (RX) | dBm | Tín hiệu tới từ đầu kia còn bao nhiêu | Thấp hơn độ nhạy: lỗi gói, rớt liên kết |
| Dòng phân cực | mA | Mức dòng cấp cho bộ phát | Tăng dần theo thời gian: module lão hoá |
| Nhiệt độ module | °C | Nhiệt trong module | Vượt dải cho phép: tủ nóng, thiếu thông gió |
| Điện áp | V | Nguồn cấp cho module | Dao động: vấn đề nguồn hoặc khe cắm |
Dải tham chiếu của module 1G Juniper
Theo thông số sản phẩm EX-SFP-1GE-LX và EX-SFP-1GE-SX: năng lượng phát -8,2 đến 0,5 dBm, độ nhạy thu nhỏ hơn -17 dBm, dải nhiệt độ thương mại 0 đến 70 °C. Nghĩa là công suất thu tại đầu kia phải cao hơn -17 dBm thì liên kết mới ổn định; càng sát ngưỡng càng dễ lỗi gói khi nhiệt độ tăng hoặc đầu nối bẩn dần.
Bốn tình huống và cách khoanh vùng
| Hiện tượng | Nguyên nhân thường gặp | Việc cần làm |
|---|---|---|
| Không lên liên kết, TX bình thường, RX rất thấp hoặc không có | Đứt sợi, cắm nhầm sợi, đầu nối tuột | Kiểm tra dây nhảy, đảo thử hai sợi TX/RX |
| Liên kết lên nhưng lỗi gói, RX sát ngưỡng | Đầu nối bẩn, tuyến dài quá giới hạn, dây nhảy sai loại | Vệ sinh đầu nối, kiểm tra loại cáp và chiều dài |
| RX giảm dần theo tháng | Đầu nối bẩn dần, cáp bị ép, module lão hoá | So với mốc nghiệm thu, vệ sinh và đo lại |
| Nhiệt độ module cao, lỗi lúc trưa nắng | Tủ thiếu thông gió, module đặt gần nguồn nhiệt | Cải thiện làm mát tủ, kiểm tra quạt |
Ghi mốc khi nghiệm thu
- Sau khi đấu xong tuyến, đọc và lưu lại chỉ số DOM của cả hai đầu.
- Ghi cùng ngày, nhiệt độ phòng và cấu hình lúc đo.
- Mỗi quý đọc lại, so với mốc ban đầu; suy hao tăng dần là dấu hiệu đầu nối bẩn hoặc cáp bị ép.
- Đưa ngưỡng cảnh báo vào hệ thống giám sát, ví dụ cảnh báo khi công suất thu giảm quá 3 dB so với mốc.
- Lưu hồ sơ cùng sơ đồ tuyến để người sau còn tra được.
Khi nào cần máy đo chuyên dụng
- DOM cho biết có vấn đề nhưng không chỉ được vị trí; đứt hoặc gãy giữa tuyến cần máy đo phản xạ để xác định mét thứ bao nhiêu.
- Tuyến mới nghiệm thu nên đo suy hao bằng máy đo công suất để có số liệu độc lập.
- Tuyến chôn ngầm, đi ngoài trời nghi bị tác động cơ học.
Xem thêm lắp và vệ sinh module quang, dây nhảy, chọn module theo loại cáp và khoảng cách và nhóm module quang Juniper, phụ kiện quang.
