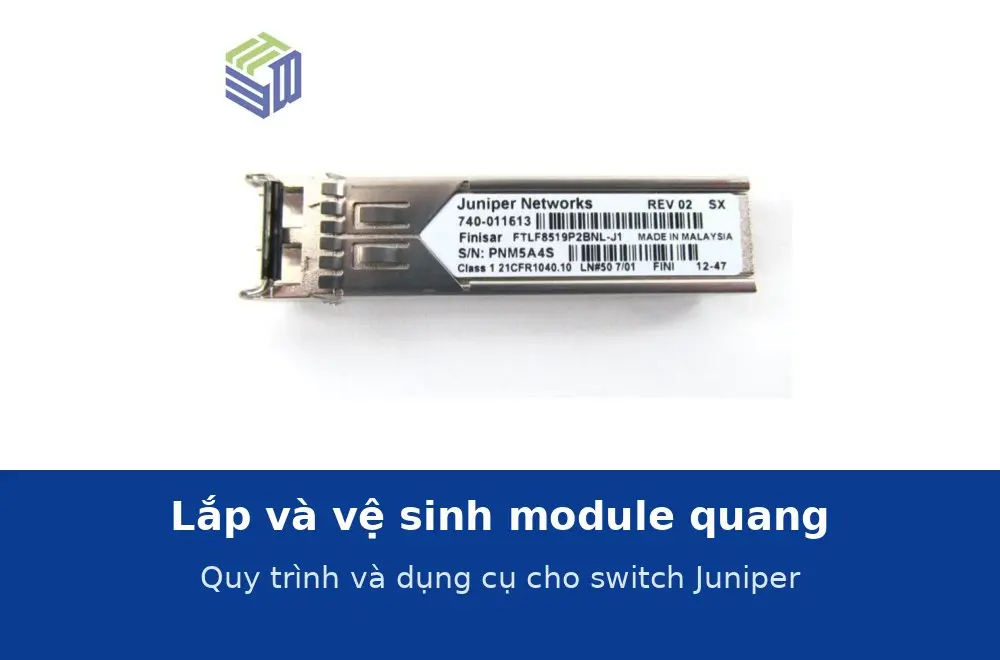

Lắp và vệ sinh module quang, dây nhảy cho switch Juniper: quy trình và dụng cụ
Một sợi bụi nhỏ hơn đường kính sợi tóc đặt trên lõi sợi quang 9 µm là đủ gây suy hao lớn. Vì vậy trong thực tế, vệ sinh đầu nối là việc sửa được nhiều lỗi tuyến quang hơn là thay module.
Dụng cụ cần có
| Dụng cụ | Dùng để | Lưu ý |
|---|---|---|
| Bút lau đầu nối LC | Vệ sinh cổng và đầu dây nhảy | Chọn đúng cỡ 1,25 mm cho LC |
| Khăn và dung dịch chuyên dụng | Vệ sinh đầu nối khi bẩn nhiều | Không dùng khăn giấy thường |
| Nút chống bụi | Đậy module và dây nhảy khi chưa dùng | Giữ lại nút theo module |
| Kính soi đầu nối | Kiểm tra mặt cắt sợi | Chỉ soi khi cổng đã tắt |
| Nhãn và bút ghi | Đánh dấu hai đầu tuyến | Theo sơ đồ chung của hệ thống |
| Máy đo công suất quang | Nghiệm thu và dò lỗi | Khi DOM chưa đủ kết luận |
Quy trình lắp module vào switch
- Kiểm tra đúng loại: đối chiếu mã module với khe (SFP hay SFP+) và với loại cáp của tuyến, xem bài chọn module theo loại cáp.
- Giữ nút chống bụi trên module tới ngay trước khi cắm dây nhảy.
- Cắm module vào khe đúng chiều, đẩy tới khi nghe tiếng khớp; không dùng lực mạnh.
- Vệ sinh đầu dây nhảy bằng bút lau chuyên dụng trước khi cắm.
- Cắm dây nhảy đúng cặp TX/RX, tới khi khớp; kiểm tra đèn trạng thái trên switch.
- Đọc chỉ số DOM và ghi lại làm mốc, xem bài đọc chỉ số DOM.
- Dán nhãn hai đầu theo sơ đồ tuyến.
Vệ sinh đầu nối đúng cách
- Dùng bút lau hoặc khăn không xơ chuyên dụng cho quang, lau một chiều, không lau đi lau lại.
- Không dùng cồn công nghiệp tuỳ tiện, không thổi bằng miệng, không dùng khăn giấy thường.
- Vệ sinh cả đầu dây nhảy và cổng trên module; bẩn ở một phía là đủ gây suy hao.
- Sau khi vệ sinh, cắm lại và đọc DOM để xác nhận công suất thu cải thiện.
- Khi rút dây, đậy ngay nút chống bụi cho cả dây nhảy và module.
Quy tắc an toàn
- Không nhìn trực tiếp vào đầu sợi hoặc cổng module đang hoạt động; ánh sáng hồng ngoại không nhìn thấy nhưng gây hại cho mắt.
- Tắt cổng hoặc rút module trước khi kiểm tra đầu sợi bằng kính soi.
- Thu gom đoạn sợi thừa sau khi hàn nối, không để rơi vãi trên sàn.
- Không uốn cáp quá bán kính cho phép; bó cáp lỏng tay, không siết dây rút chặt.
Bảo quản module và dây nhảy
| Hạng mục | Cách bảo quản | Lý do |
|---|---|---|
| Module chưa dùng | Giữ trong bao chống tĩnh điện, có nút chống bụi | Tránh ẩm và bụi |
| Dây nhảy dự phòng | Cuộn theo bán kính lớn, đậy nút hai đầu | Không gập gãy |
| Kho dự phòng | Ghi rõ loại, bước sóng, chiều dài | Lấy nhanh khi sự cố |
| Số lượng dự phòng | 5–10% số module đang dùng | Đủ thay ngay khi hỏng |
Xem thêm các mã module quang Juniper, module chính hãng hay tương thích và nhóm module quang Juniper, phụ kiện quang.
