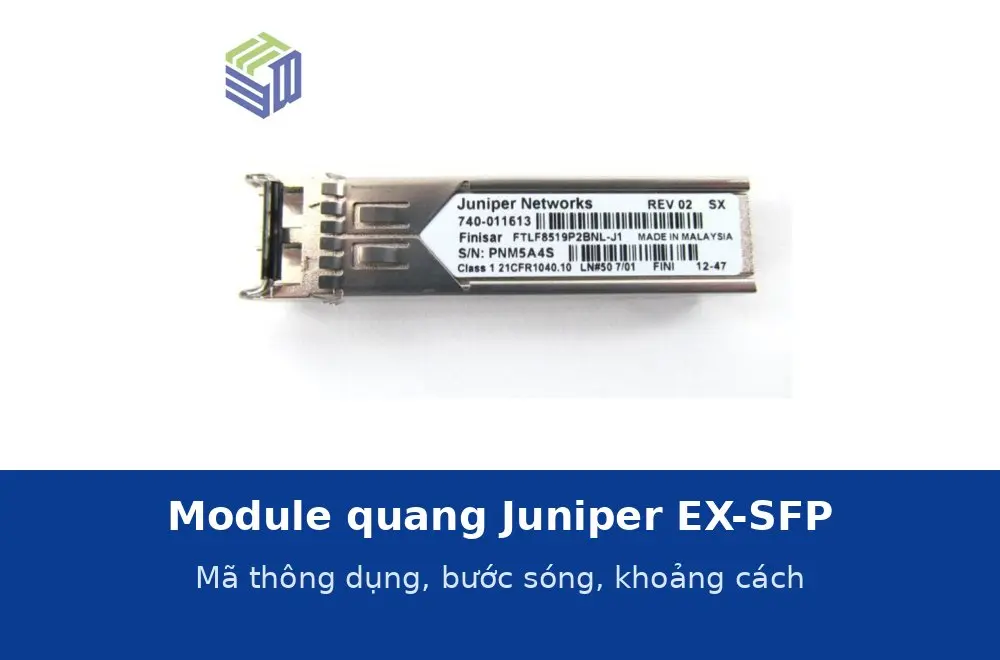

Module quang Juniper EX-SFP: các mã thông dụng, bước sóng và khoảng cách hỗ trợ
Switch Juniper EX có khe SFP (1G) và SFP+ (10G); module cắm vào khe này quyết định loại cáp và khoảng cách chạy được. Bốn mã thông dụng nhất tại Thiết Bị Mạng là EX-SFP-1GE-SX, EX-SFP-1GE-LX, EX-SFP-10GE-SR và EX-SFP-10GE-LR.
Bảng bốn mã thông dụng
| Mã | Chuẩn | Tốc độ | Bước sóng | Loại cáp | Khoảng cách tối đa | Đầu nối |
|---|---|---|---|---|---|---|

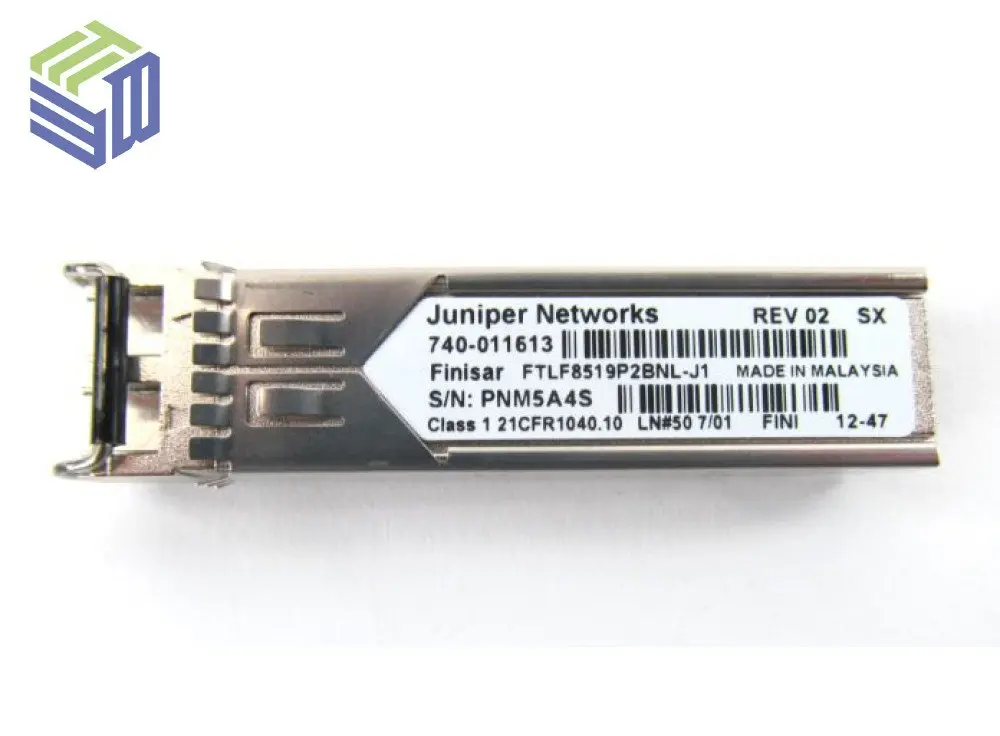

| EX-SFP-1GE-SX | 1000BASE-SX | 1 Gb/giây | 850 nm | Đa mốt (MMF) | 550 m trên OM2 | LC Duplex |
| EX-SFP-1GE-LX | 1000BASE-LX | 1 Gb/giây | 1310 nm | Đơn mốt (SMF) | 10 km | LC Duplex |
| EX-SFP-10GE-SR | 10GBASE-SR | 10 Gb/giây | 850 nm | Đa mốt (MMF) | 300 m OM3, 400 m OM4 | LC Duplex |

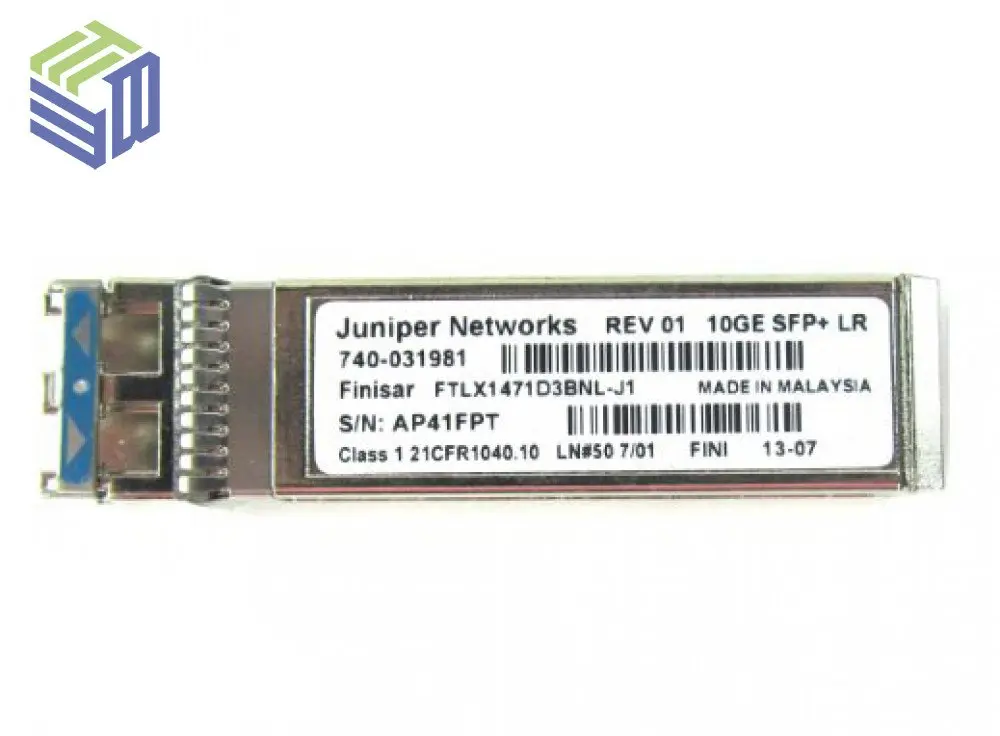

| EX-SFP-10GE-LR | 10GBASE-LR | 10 Gb/giây | 1310 nm | Đơn mốt (SMF) | 10 km | LC Duplex |
Đọc mã module Juniper
- EX-SFP: module cho dòng switch EX.
- 1GE hoặc 10GE: tốc độ 1 Gigabit hoặc 10 Gigabit.
- SX, SR: bước sóng ngắn, dùng cáp đa mốt, khoảng cách trong toà nhà.
- LX, LR: bước sóng dài 1310 nm, dùng cáp đơn mốt, tới 10 km.
Quy tắc nhớ nhanh: chữ S là short (ngắn, đa mốt), chữ L là long (dài, đơn mốt).
Chọn theo tuyến thực tế
| Tuyến | Module nên dùng | Ghi chú |
|---|---|---|
| Trong cùng toà nhà, dưới 300 m, uplink 1G | EX-SFP-1GE-SX | Cáp đa mốt sẵn có |
| Trong cùng toà nhà, dưới 300 m, uplink 10G | EX-SFP-10GE-SR | 300 m trên OM3 |
| Giữa hai toà nhà 500 m – 10 km, 1G | EX-SFP-1GE-LX | Cáp đơn mốt |
| Giữa hai toà nhà 500 m – 10 km, 10G | EX-SFP-10GE-LR | Cáp đơn mốt |
| Tuyến 300–550 m, cáp OM2, 1G | EX-SFP-1GE-SX | 550 m trên OM2 |
| Tuyến trên 10 km | Module chuyên dụng, báo giá | Cần loại bước sóng dài hơn |
Bốn điều cần kiểm tra trước khi đặt
- Khe trên switch là SFP hay SFP+: module 10G không chạy ở tốc độ 1G trên mọi thiết bị, cần đối chiếu tài liệu.
- Loại cáp đã có: cáp đa mốt (thường vỏ cam hoặc xanh nước biển) hay đơn mốt (thường vỏ vàng); không cắm module đơn mốt vào tuyến đa mốt.
- Hai đầu phải cùng loại: cùng bước sóng, cùng chuẩn; một đầu SX một đầu LX thì không lên liên kết.
- Đầu nối: các mã trên đều dùng LC Duplex, dây nhảy phải đúng đầu LC.
Hỗ trợ DOM
Cả bốn mã đều hỗ trợ DOM (giám sát chỉ số quang): đọc được công suất phát, công suất thu, nhiệt độ module ngay trên switch. Đây là công cụ dò lỗi tuyến quang nhanh nhất, xem bài đọc chỉ số DOM để dò lỗi tuyến quang.
Xem nhóm module quang Juniper, module SFP 1Gb, module SFP 10Gb và bài module chính hãng hay tương thích.
