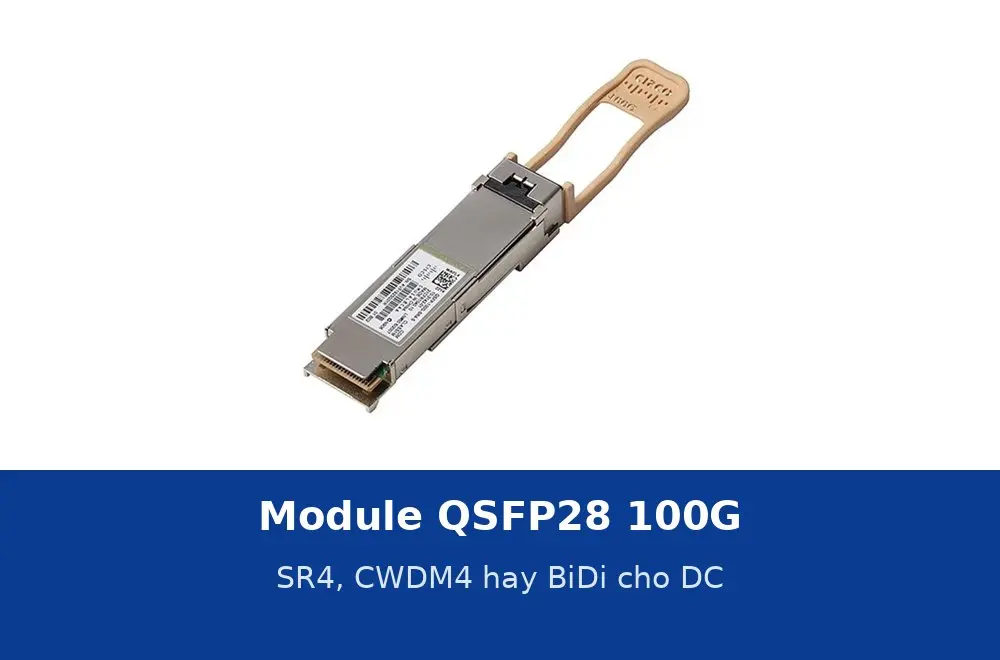

Module QSFP28 100G: SR4, CWDM4 hay BiDi cho trung tâm dữ liệu và switch lõi
Khi switch lõi hoặc switch gom trong trung tâm dữ liệu cần liên kết 100G, lựa chọn nằm ở ba nhóm module QSFP28: SR4 trên sợi đa mode với đầu MPO, CWDM4 trên sợi đơn mode với đầu LC, và BiDi trên đa mode với đầu LC. Bảng dưới lấy từ tab Thông số kỹ thuật của từng mã đang bán.
So sánh ba nhóm 100G
| Model | Sợi và bước sóng | Đầu nối | Khoảng cách | Điện | Màu lẫy |
|---|---|---|---|---|---|

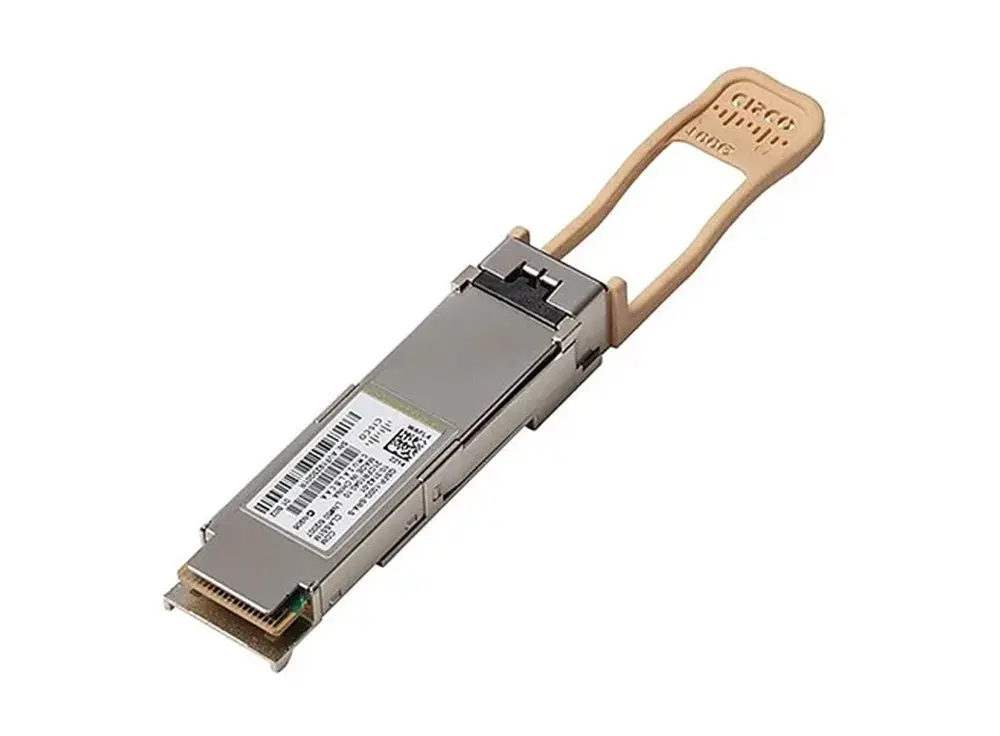

| QSFP-100G-SR4-S | MMF 850 nm | MPO-12 | 70 m (OM3), 100 m (OM4/OM5) | 3,5 W | Beige |
| QSFP-100G-CWDM4-S | SMF, 1271–1331 nm | LC duplex | 2 km | 3,5 W | Green |
| QSFP-40/100-SRBD | MMF 855, 908 nm | LC duplex | 70 m (OM3), 100 m (OM4) | 3,5 W | Gray |
Chọn theo mặt bằng
- Trong cùng một hàng tủ (dưới 70–100 m), đã có trunk MPO: QSFP-100G-SR4-S, rẻ nhất về module và dây nhảy MPO.
- Giữa các phòng, các tầng, sợi đơn mode, tới 2 km: QSFP-100G-CWDM4-S, dùng LC như tuyến 10G.
- Đang có tuyến 10G đa mode LC, muốn lên 100G không kéo lại sợi: QSFP-40/100-SRBD, dùng chung hạ tầng LC.
- Tuyến dài hơn 2 km: đặt module 100G LR4 hoặc ER, báo giá theo yêu cầu.
Ba lưu ý kỹ thuật
- Nhiệt: module 100G tiêu thụ 3,5 W; một switch cắm 8 module là 28 W chỉ riêng phần quang, cần tính khi thiết kế làm mát tủ, xem bài tính nhiệt và quạt tủ rack.
- Quỹ công suất: đọc Transmit/Receive Power trong datasheet và cộng suy hao mối hàn, đầu nối; tuyến CWDM4 2 km cần kiểm tra tổng suy hao nằm trong ngưỡng.
- Breakout 4 x 25G: module SR4 có thể tách thành 4 liên kết 25G bằng dây MPO–LC khi switch hỗ trợ, giúp nối 4 máy chủ 25G từ một cổng 100G; kiểm tra tài liệu switch trước khi triển khai.
Hạ tầng sợi đi kèm
Sợi OM4 hoặc OM5 cho SR4 và BiDi, cáp quang singlemode OS2 G.652 cho CWDM4; dây nhảy MPO-12 phải đúng cực (Type A/B) theo thiết kế; dây nhảy quang LC duplex cho các module LC. Vệ sinh đầu nối trước mỗi lần cắm.
Xem thêm chọn module QSFP 40G, module QSFP là gì và nhóm module QSFP+; Thiết Bị Mạng cung cấp module Cisco chính hãng kèm datasheet cho hồ sơ.
